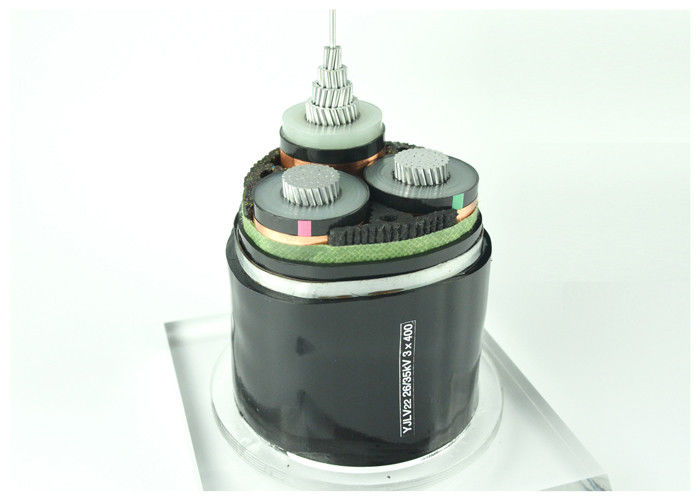

YJLV22 26/35kV 3x400SQMM Τεθωρακισμένο ηλεκτρικό καλώδιο υψηλής τάσης
Εφαρμογή
Το μονωμένο καλώδιο ρεύματος XLPE χρησιμοποιείται για τη λειτουργία του συστήματος μεταφοράς και διανομής ηλεκτρικής ενέργειας σε ονομαστική τάση 0,6/1,1.8/3,3.6/6,6/6,6/10,8.7/10,8.7/15,12/20,21/35,26/35kV.
Χαμηλή και μεσαία τάση κάτω των 10kV, υψηλή τάση μεταξύ 10 και 35kV.
Κατασκευή
Υπόθεση C-492/90
1Γύρω γυμνό πυρήνα αλουμινίου με ράβδους σύμφωνα με την IEC 60228
2Εσωτερικό ημιαγωγό στρώμα
3. Μόνωση πυρήνα XLPE
4Χρωματικός κωδικός σύμφωνα με την HD 308 S2
5Εξωτερικό ημιαγωγό στρώμα
6Ημιαγωγική ταινία
7- Χαλκού ταινία οθόνης
8Γεμιστήρας
9Εσωτερική κάλυψη από PVC
10Τεχνουργήματα από χαλύβδινο καλώδιο
11Εξωτερική κάλυψη από PVC (κόκκινη ή μαύρη)
Αναφορά κωδικού:
YJ: Μόνωση XLPE
L: Αλουμινένιο αγωγό
V: Κάλυψη από PVC
32:Ατσάλινα σύρματα θωράκισης
22:Ατσάλινη ταινία θωράκισης
72: Αλουμινένιο σύρμα θωράκισης1 πυρήνας
62: Ατσάλινη ταινία θωράκισης1 πυρήνας
ZR: Ανθεκτική στη φλόγα
| Τύπος |
Απογοήτευση |
Διορισμένη τάση |
Αριθμός πυρήνων |
Ονομαστική ενότητα ((mm2) |
Εφαρμογές |
| YJV YJLV |
Διοδηγός Cu ή Al, απομονωμένος με XLPE.Ηλεκτρικό καλώδιο με περίβλημα PVC |
00,6/1KV |
1,2,3,4 |
1.5 έως 400 |
Για τοποθέτηση σε εσωτερικούς και εξωτερικούς χώρους.Το μονωμένο καλώδιο ηλεκτρικής ενέργειας LV XLPE χρησιμοποιείται σε σύστημα μεταφοράς και διανομής με ονομαστική τάση U ((Um) ≤ 10KV.Το μονωμένο καλώδιο ισχύος HV XLPE αναφέρεται στην μετάδοση καλωδίου ισχύος μεταξύ 10KV-35KVΤο σιδηροδρομικό σιδηροδρομικό σιδηροδρομικό σιδηροδρομικό σιδηροδρομικό σιδηροδρομικό σιδηροδρομικό |
| 3+1 |
3 × 4 + 1 × 2,5 έως 3 × 400 + 1 × 185 |
| 6/6kV |
1,3 |
25 έως 500 |
| 8.7/10kV 8.7/15kV 12/20kV |
1 |
25 έως 500 |
| 3 |
25 έως 300 |
| 21/35kv |
1 |
50 έως 500 |
| YJV22 YJLV22 |
Ηλεκτρικό καλώδιο με θωράκιση PVC |
00,6/1KV |
3 |
1.5 έως 400 |
Κατάλληλο για ταφή στο έδαφος, ικανό να αντέχει εξωτερικές μηχανικές δυνάμεις αλλά μεγάλες ελκυστικές δυνάμεις. |
| 4 |
4 έως 240 |
| 6/6kV 8,7/10kV 8,7/15kV 12/20kV |
3 |
25 έως 300 |
| 21/35kv |
3 |
50 έως 240 |
Τεχνικά δεδομένα:
Μέγιστη θερμοκρασία του αγωγού: κάτω από τη φυσιολογική (90ΟΓ), έκτακτης ανάγκης (130ΟΓ) ή βραχυκύκλωμα σε συνθήκες που δεν υπερβαίνουν τα 5 s (250°C).
Ελάχιστη θερμοκρασία περιβάλλοντος 0ΟC, μετά την εγκατάσταση και μόνο όταν το καλώδιο βρίσκεται σε σταθερή θέση
Ελάχιστη ακτίνα κάμψης: 15 x υπερβολική δόση καλωδίου για ενιαίο πυρήνα
12 x καλώδιο O.D για πολυπυρήνες
| Δοκιμαστική τάση |
6 / 10 kV |
[kV] |
21 / 5 λεπτά. |
| |
12 / 20 kV |
[kV] |
42 / 5 λεπτά. |
| |
18 / 30 kV |
[kV] |
63 / 5 λεπτά. |
| Πεδίο θερμοκρασίας |
σε κίνηση |
|
-5°C έως +70°C |
| |
σταθερό |
|
-20°C έως +70°C |
| Θερμοκρασία λειτουργίας |
βραχυκύκλωμα |
°C |
250 |
| Χρόνος βραχυκυκλώματος |
Μαξ. |
[sec] |
5 |
| Ράδιο κάμψης |
ελάχιστο. |
x διάμετρος |
15 |
| Πυροδοσία |
πρότυπο |
|
EN 60332-1-2 |
Τύπος
Διεθνές: IEC 60502, IEC 60228
Κίνα: GB/T 12706
Άλλα πρότυπα όπως BS, DIN και ICEA κατόπιν αιτήματος
Πιστοποιητικό
ISO,CE, KEMAΗ IEC,RoHS, CCC,Π3Κ
και άλλα σε αίτηση.
Το προϊόν αυτό εφαρμόζεται στη γραμμή μεταφοράς και διανομής ηλεκτρικής ενέργειας με ονομαστική τάση (U0/U) AC 3.6/6kV-26/36kV σύστημα.και το δίσκο) και το χώμα ((άμεσα θαμμένο, τάφρος καλωδίων, σωλήνες κλπ.) αντίστοιχα ανάλογα με τη διαφορά της δομής της στρώσης προστασίας.
Υπηρεσίες μας
* Είμαστε ο μεγαλύτερος κατασκευαστής ηλεκτρικού καλωδίου και καλωδίου ηλεκτρικής ενέργειας στην Κίνα και έχουμε περισσότερα από 20 χρόνια εμπειρίας παραγωγής και εμπορίας.
* Αποδεχόμαστε OEM. Το μέγεθος και το υλικό του καλωδίου είναι προσαρμοσμένα. Το δικό σας λογότυπο και το δικό σας σχέδιο είναι ευπρόσδεκτα. Θα παράγουμε σύμφωνα με την απαίτηση και την περιγραφή σας.
* Παρακαλούμε στείλτε μας έρευνα για περισσότερες πληροφορίες για τα προϊόντα και θα σας δώσουμε ανατροφοδότηση σε 12 ώρες.
Γενικές ερωτήσεις
1Μεταφορά:Με τη θάλασσα ή με το αέρα λόγω του βαρέους βάρους.
2Πληρωμή:Δεχόμαστε T / T, L / C, απλά επιλέξτε ό, τι σας αρέσει
3.Χρόνος παράδοσης:Γενικά 7~10 εργάσιμες ημέρες μετά την παραλαβή της κατάθεσης.
4. MOQ:Γενικά το MOQ μας είναι 1000meters. δείγματα κάτω από 20 εκατοστά μπορούν να παρέχονται ελεύθερα.
