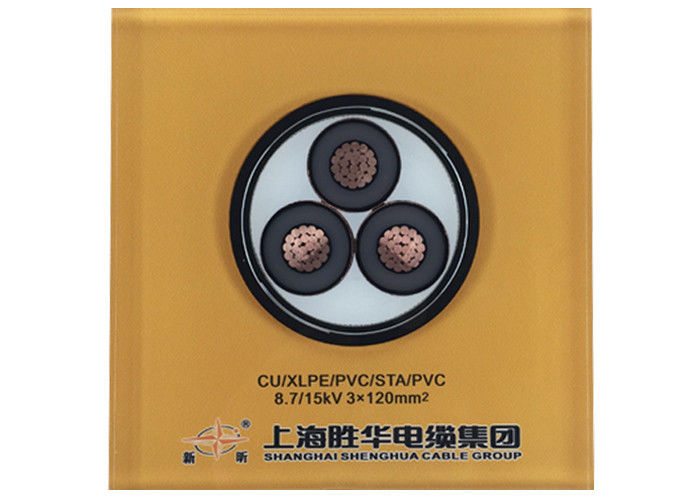

Επαγγελματικό καλώδιο ηλεκτρικής ενέργειας STA 120mm2 185mm2 240mm2 300mm2
Σημείωση για το καλώδιο παροχής ηλεκτρικής ενέργειας
YJ: Μόνωση XLPE
V: Κάλυψη από PVC
32: Σιδηρουργική θωράκιση
22: Σιδηρουργικές ταινίες θωράκισης
72: Αλουμινένιο σύρμα θωράκισης1 πυρήνας
62: Ατσάλινη ταινία θωράκισης
ZR: Ανθεκτική στη φλόγα
Κατασκευή
1..... γυμνό χαλκό σε ράβδους
2..... εσωτερικό στρώμα ημιαγωγού υλικού
3..... μόνωση πυρήνα από διασταυρωμένο πολυαιθυλένιο
4..... εξωτερικό στρώμα ημιαγωγού υλικού
5..... ημιαγωγική ταινία
6..... οθόνη από σύρματα χαλκού
7..... Τρίχες, νήματα ή χαρτί
8..... Μη υφασμέναΤεκέτα περιτύλιξης ή αντιφλεγμονώδη
9..... ΕκχυλισμέναΕσωτερική επικάλυψη από PVC
10.... Ατσάλινη ταινία θωρακισμένη
11.... Συνολική κάλυψη: πολυβινυλοχλωρίδιο (PVC) ή FR-PVC, PE, LSOH
| MV ((11kv 15kv 33kv) Καλώδιο ηλεκτρικής ενέργειας |
| Πρότυπο και περιγραφή Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Αριθμός πυρήνα |
Περιοχή της διατομής του αγωγού ((mm2) |
| xlpe μόνωση |
1 πυρήνας 3 πυρήνες |
10 16 25 35 70 95 120 150 185 240 300 400 500 |
| Κύκλος Cu |
| Δικτύωση ηλεκτρικής ενέργειας με κάλυψη από PVC |
| YJV22;ατσάλινη ταινία με θωράκιση, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
| YJV32, YJV42; ατσάλινο σύρμα θωρακισμένο, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
| Αλ Κόρ |
| YJLV, NA2XSY· καλώδιο ηλεκτρικής ενέργειας με επικάλυψη από PVC |
| YJLV22;ατσάλινη ταινία με θωράκιση, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
| YJLV32, YJLV42; ατσάλινο σύρμα θωρακισμένο, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
Το προϊόν αυτό εφαρμόζεται στη γραμμή μεταφοράς και διανομής ηλεκτρικής ενέργειας με ονομαστική τάση (U0/U) AC 3.6/6kV-26/36kV σύστημα.και το δίσκο) και το χώμα ((άμεσα θαμμένο, τάφρος καλωδίων, σωλήνες κλπ.) αντίστοιχα ανάλογα με τη διαφορά της δομής της στρώσης προστασίας.
Εφαρμογή
Χρησιμοποιείται σε σταθμούς μετασχηματιστών, μπλοκ διακόπτη, σε εργοστάσια ηλεκτρικής ενέργειας και βιομηχανικές εγκαταστάσεις.
Καλώδιο ηλεκτρικής ενέργειας μέσης τάσης για στατική εφαρμογή στο έδαφος, εντός και εκτός εγκαταστάσεων, εξωτερικά, σε καλώδια καλωδίων, στο νερό,σε συνθήκες όπου τα καλώδια δεν εκτίθενται σε βαρύτερες μηχανικές πιέσεις και ελαστική πίεση.
Προδιαγραφές
Διεθνές: IEC 60502-2, IEC 60228
Κίνα: GB/T 12706.2-2008
Άλλα πρότυπα όπωςBS,DIN και ICEA κατόπιν αιτήματος
Τεχνικά δεδομένα
- Καλώδιο ηλεκτρικής ενέργειας σύμφωνα με το DIN VDE 0276 μέρος 603, HD 620, IEC 60502, BS 6622
- Περιοχή θερμοκρασίας έως +90 °C
- θερμοκρασία κατά την εγκατάσταση από 0 °C έως +70 °C
- θερμοκρασία βραχυκυκλώματος + 250 °C (έως 5 δευτερόλεπτα)
- Ονομαστική τάση Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (π.χ. BS), 18/30 kV, 19/33 kV (π.χ. BS)
- Η τάση λειτουργίας 3,6/6 kV = μέγιστο 7,2 kV 6/10 kV = μέγιστο 12 kV 18/30 kV = μέγιστο 36 kV
- Δοκιμαστική τάση α.κ. 3,6/6 kV = 11 kV έως 5 λεπτά. 6/10 kV = 21 kV έως 5 λεπτά. 18/30 kV = 63 kV έως 5 λεπτά.
- Ελάχιστη ακτίνα κάμψης περίπου 15 διάμετρος καλωδίου
| Δοκιμαστική τάση |
6 / 10 kV |
[kV] |
21 / 5 λεπτά. |
| |
12 / 20 kV |
[kV] |
42 / 5 λεπτά. |
| |
18 / 30 kV |
[kV] |
63 / 5 λεπτά. |
| Πεδίο θερμοκρασίας |
σε κίνηση |
|
-5°C έως +70°C |
| |
σταθερό |
|
-20°C έως +70°C |
| Θερμοκρασία λειτουργίας |
βραχυκύκλωμα |
°C |
250 |
| Χρόνος βραχυκυκλώματος |
Μαξ. |
[sec] |
5 |
| Ράδιο κάμψης |
ελάχιστο. |
x διάμετρος |
15 |
| Πυροδοσία |
πρότυπο |
|
EN 60332-1-2
|
*) Συσκευή: CUT = καλώδιο διαφόρων μήκων σε τύμπανο ή τροχό, δυνατότητα κοπής στο απαιτούμενο μήκος
Πιστοποιητικό
ISO,CE, KEMAΗ IEC,RoHS, CCC,Π3Κκαι άλλα σε αίτηση.
Πίνακας τάσης, πυρήνων και διατομής
| Άρθρο |
Κατηγορία Α, Β |
3.6/6kV |
6/10kV |
8.7/15kV |
12/20kV |
18/30 kV |
21/35kV |
| Κατηγορία Α, Β |
6/6kV |
8.7/10kV |
12/15kV |
18/20 kV |
- |
26/35kV |
| Μοναδικός πυρήνας |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Τρεις πυρήνες |
mm2 |
25 έως 400 |
25 έως 400 |
35 έως 400 |
50 έως 400 |
50 έως 400 |
50 έως 400 |
Το καλώδιο με ονομαστική τάση κατηγορίας Α χρησιμοποιείται σε περίπτωση που απαιτείται διαρκής διάρκεια βλάβης γείωσης όχι μεγαλύτερη από 1 λεπτό.το σφάλμα γείωσης διαρκεί συνήθως όχι περισσότερο από 1 ώρα, η μέγιστη διάρκεια δεν πρέπει να υπερβαίνει τις 8 ώρες, η ετήσια διάρκεια διακοπής εδάφους συνολικά δεν πρέπει να υπερβαίνει τις 125 ώρες, η κατηγορία C περιλαμβάνει όλα τα συστήματα που αναμένουν κατηγορίες Α και Β.
ΠΑΡΑΓΜΑΤΙΚΗ και αποστολή
Όλα τα καλώδια για εξαγωγή είναι καλά συσκευασμένα και προστατευμένα από ξύλινο τύμπανο ή ξύλινο και χάλυβα τύμπανο.Μετά τα καλά συσκευασμένα βαρέλια καλωδίων που στάλθηκαν στο λιμάνι της θάλασσαςΌλα τα καλώδια τύμπανο είναι σταθερά στερεωμένα με ζώνη ασφαλείας για να βεβαιωθείτε, καμία κίνηση κατά τη διάρκεια του θαλάσσιου φορτίου.Το μέγεθος του εμπορευματοκιβωτίου επιλέγεται ανάλογα με το βάρος των συνολικών φορτωμένων εμπορευμάτων ή ανάλογα με τις απαιτήσεις του πελάτη.
Υπηρεσίες
* Είμαστε ο μεγαλύτερος κατασκευαστής ηλεκτρικού καλωδίου και καλωδίου ηλεκτρικής ενέργειας στην Κίνα και έχουμε περισσότερα από 20 χρόνια εμπειρίας παραγωγής και εμπορίας.
* Αποδεχόμαστε OEM. Το μέγεθος και το υλικό του καλωδίου είναι προσαρμοσμένα. Το δικό σας λογότυπο και το δικό σας σχέδιο είναι ευπρόσδεκτα. Θα παράγουμε σύμφωνα με την απαίτηση και την περιγραφή σας.
* Παρακαλούμε στείλτε μας έρευνα για περισσότερες πληροφορίες για τα προϊόντα και θα σας δώσουμε ανατροφοδότηση σε 12 ώρες.
