Θωρακισμένο ηλεκτρικό καλώδιο με μόνωση XLPE, θωρακισμένο καλώδιο από γαλβανισμένο χάλυβα
Περιγραφή:
CU/XLPE/ΜΙΚΡΟΤA/PVC, IEC 60502
IEC 60502, IEC 60228,GB/T 12706.1-2008.
CE, CCC, KEMA

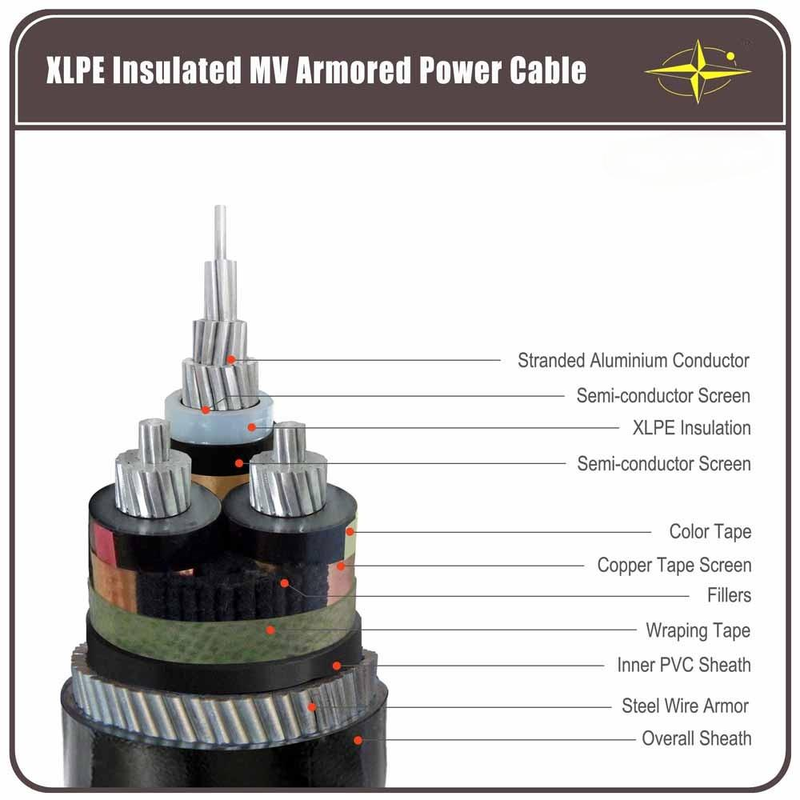

Κατασκευές
Αγωγός:ντοκυκλικός αγωγός αλουμινίου, συμμορφώνεται με το IEC 60228 class 2
Μόνωση:XLPE/ΕΝΑ
Εσωτερικό κάλυμμα: PVC
Θωράκιση: Σύρμα ή ταινία από γαλβανισμένο χάλυβα
Θήκη:PVC τύπου ST2κατά IEC 60502, μαύρο
Σημείωμα:Χρώμα μόνωσης σύμφωνα με τα πρότυπα ήαπαίτηση πελάτη
Εφαρμογές
Χρησιμοποιείται για γραμμή μεταφοράς και διανομής ισχύος με ονομαστική τάση 35kv και κάτω. Σε σύγκριση με το καλώδιο τροφοδοσίας με μόνωση PVC, το καλώδιο τροφοδοσίας XLPE διαθέτει όχι μόνο χαρακτηριστικά εξαιρετικής ηλεκτρικής ενέργειας, μηχανισμού, αντοχής στη θερμότητα και της γήρανσης, ανθεκτικό στις καταπονήσεις και χημικά στη διάβρωση, αλλά και απλή δομή, μικρό βάρος, χωρίς περιορισμό λόγω πτώσης και υψηλή θερμοκρασία για μακροχρόνια εργασία.
Για τοποθέτηση σε εσωτερικούς και εξωτερικούς χώρους. Ικανό να αντέχει κάποια πρόσφυση κατά την εγκατάσταση, αλλά όχι εξωτερικές μηχανικές δυνάμεις.Πρότυπα
Διεθνής:IEC 60502, IEC 60228
Κίνα: GB/T 12706.1-2008
Άλλα πρότυπα όπως π.χBS, DIN και ICEA κατόπιν αιτήματος
Τεχνικά στοιχεία
Ονομαστική τάση:2-35kV
Μέγ.Θερμ.: κανονικό (90°C), βραχυκύκλωμα όχι περισσότερο από 5 δευτερόλεπτα (160°Cόταν το τμήμα-εμβαδόν κάτω από 300mm2, 140°Cόταν το τμήμα-εμβαδόν άνω των 300mm2)
Ελάχ. ΕΝΑmbientΤεμπ.:Το καλώδιο θα προθερμαίνεται εάν η θερμοκρασία περιβάλλοντος είναι κάτω από 0°C
Ελάχ.Ακτίνα κάμψης:καλώδιο μονού πυρήνα 20(d+D)±5%
Καλώδιο πολλαπλών πυρήνων 15(d+D)±5%
Πιστοποιητικά
CE, RoHS, CCC, KEMA και άλλα άλλα κατόπιν αιτήματος
4 Πίνακας τάσης, πυρήνων και διατομής
| Είδος |
Κατηγορία Α, Β |
3,6/6kV |
6/10 kV |
8,7/15 kV |
12/20 kV |
18/30 kV |
21/35 kV |
| Κατηγορία Α, Β |
6/6 kV |
8,7/10 kV |
12/15 kV |
18/20 kV |
- |
26/35kV |
| Μονόπυρηνα |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Τρεις πυρήνες |
mm2 |
25-400 |
25-400 |
35-400 |
50-400 |
50-400 |
50-400 |
Το καλώδιο με ονομαστική τάση Κατηγορίας Α χρησιμοποιείται σε περιπτώσεις που δεν απαιτούν περισσότερο από 1 λεπτό. χρονικής διάρκειας σφάλματος γείωσης. Για το καλώδιο με ονομαστική τάση κατηγορίας Β, το σφάλμα γείωσης που διαρκεί κανονικά δεν είναι πάνω από 1 ώρα, μέγ. ο χρόνος διάρκειας δεν υπερβαίνει τις 8 ώρες, ο συνολικός χρόνος ετήσιου σφάλματος γείωσης δεν πρέπει να υπερβαίνει τις 125 ώρες, η κατηγορία Γ περιλαμβάνει όλα τα αναμενόμενα συστήματα Κατηγορίας Α και Β.
Συσκευασία & Αποστολή
Είμαστε σε θέση να τηρήσουμε τα πιο αυστηρά χρονοδιαγράμματα παράδοσης σύμφωνα με ανά παραγγελία αγοράς. Η τήρηση της προθεσμίας είναι πάντα η κορυφαία προτεραιότητα, καθώς οποιαδήποτε καθυστέρηση στην παράδοση του καλωδίου μπορεί να συμβάλει στη συνολική καθυστέρηση του έργου και στην υπέρβαση του κόστους.
Το καλώδιο παρέχεται σε ξύλινα καρούλια, κυματοειδές κουτιά και πηνία. Τα άκρα των καλωδίων σφραγίζονται με αυτοκόλλητη ταινία BOPP και μη υγροσκοπικά πώματα σφράγισης για προστασία των άκρων των καλωδίων από την υγρασία. Η απαιτούμενη σήμανση θα τυπωθεί με ανθεκτικό στις καιρικές συνθήκες υλικό στις εξωτερικές πλευρές του τυμπάνου σύμφωνα με τις απαιτήσεις του πελάτη.
