18/30KV Μία φάση Σιδηρουργικό σύρμα Τεθωρακισμένο ηλεκτρικό καλώδιο Χαλκό σύρμα καλώδιο οθόνης
Υψηλή τάσηΤεθωρακισμένα Καλώδιο τροφοδοσίαςΛεπτομέρειες καλωδίου τροφοδοσίας
YJ: Μόνωση XLPE
V: Κάλυψη από PVC
32:Ατσάλινα σύρματα θωράκισης
22:Ατσάλινη ταινία θωράκισης
72: Αλουμινένιο σύρμα θωράκισης1 πυρήνας
62: Ατσάλινη ταινία θωράκισης
ZR: Ανθεκτική στη φλόγα
Εφαρμογή
Χρησιμοποιείται σε σταθμούς μετασχηματιστών, σταθμούς διακόπτη, σε εργοστάσια ηλεκτρικής ενέργειας και βιομηχανικές εγκαταστάσεις.σε καλωδιακά κανάλια, στο νερό, υπό συνθήκες όπου τα καλώδια δεν εκτίθενται σε βαρύτερες μηχανικές πιέσεις και ελαστική πίεση.
Το προϊόν αυτό εφαρμόζεται στη γραμμή μεταφοράς και διανομής ηλεκτρικής ενέργειας με ονομαστική τάση (U0/U) AC 3.6/6kV-26/36kV σύστημα.και το δίσκο) και το χώμα ((άμεσα θαμμένο, τάφρος καλωδίων, σωλήνες κλπ.) αντίστοιχα ανάλογα με τη διαφορά της δομής της στρώσης προστασίας.

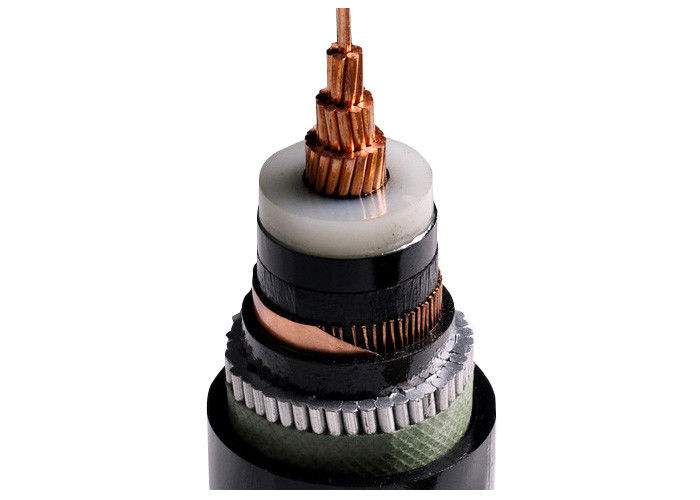

Κατασκευή
1..... γυμνό χαλκό σε ράβδους
2..... εσωτερικό στρώμα ημιαγωγού υλικού
3..... μόνωση πυρήνα από διασταυρωμένο πολυαιθυλένιο
4..... εξωτερικό στρώμα ημιαγωγού υλικού
5..... ημιαγωγική ταινία
6..... οθόνη από σύρματα χαλκού
7..... Τρίχες, νήματα ή χαρτί
8..... Μη υφασμέναΤεκέτα περιτύλιξης ή αντιφλεγμονώδη
9..... ΕκχυλισμέναΕσωτερική επικάλυψη από PVC
10.... Ατσάλινο σύρμα θωρακισμένο
11.... Συνολική κάλυψη: πολυβινυλοχλωρίδιο (PVC) ή FR-PVC, PE, LSOH
| MV ((11kv 15kv 33kv) Καλώδιο ηλεκτρικής ενέργειας |
| Πρότυπο και περιγραφή Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Αριθμός πυρήνα |
Περιοχή της διατομής του αγωγού ((mm2) |
| xlpe μόνωση |
1 πυρήνας 3 πυρήνες |
10 16 25 35 70 95 120 150 185 240 300 400 500 |
| Κύκλος Cu |
| Δικτύωση ηλεκτρικής ενέργειας με κάλυψη από PVC |
| YJV22;ατσάλινη ταινία με θωράκιση, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
| YJV32, YJV42; ατσάλινο σύρμα θωρακισμένο, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
| Αλ Κόρ |
| YJLV, NA2XSY· καλώδιο ηλεκτρικής ενέργειας με επικάλυψη από PVC |
| YJLV22;ατσάλινη ταινία με θωράκιση, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
| YJLV32, YJLV42; ατσάλινο σύρμα θωρακισμένο, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
Προδιαγραφές
Διεθνές: IEC 60502-2, IEC 60228
Κίνα: GB/T 12706.2-2008
Άλλα πρότυπα όπωςBS,DIN και ICEA κατόπιν αιτήματος
Τεχνικά δεδομένα:
| Δοκιμαστική τάση |
6 / 10 kV |
[kV] |
21 / 5 λεπτά. |
| |
12 / 20 kV |
[kV] |
42 / 5 λεπτά. |
| |
18 / 30 kV |
[kV] |
63 / 5 λεπτά. |
| Πεδίο θερμοκρασίας |
σε κίνηση |
|
-20°C έως +90°C |
| |
σταθερό |
|
-20°C έως +90°C |
| Θερμοκρασία λειτουργίας |
βραχυκύκλωμα |
°C |
250 |
| Χρόνος βραχυκυκλώματος |
Μαξ. |
[sec] |
5 |
| Ράδιο κάμψης |
ελάχιστο. |
x διάμετρος |
15 |
| Πυροδοσία |
πρότυπο |
|
EN 50265-2-1 |
Πιστοποιητικό
ISO,CE, KEMAΗ IEC,RoHS, CCC,Π3Κκαι άλλα σε αίτηση.
ΠΑΡΑΓΜΑΤΙΚΗ και αποστολή
Όλα τα καλώδια για εξαγωγή είναι καλά συσκευασμένα και προστατευμένα από ξύλινο τύμπανο ή ξύλινο και χάλυβα τύμπανο.Μετά τα καλά συσκευασμένα βαρέλια καλωδίων που στάλθηκαν στο λιμάνι της θάλασσαςΌλα τα καλώδια τύμπανο είναι σταθερά στερεωμένα με ζώνη ασφαλείας για να βεβαιωθείτε, καμία κίνηση κατά τη διάρκεια του θαλάσσιου φορτίου.Το μέγεθος του εμπορευματοκιβωτίου επιλέγεται ανάλογα με το βάρος των συνολικών φορτωμένων εμπορευμάτων ή ανάλογα με τις απαιτήσεις του πελάτη.
Υπηρεσίες
* Είμαστε ο μεγαλύτερος κατασκευαστής ηλεκτρικού καλωδίου και καλωδίου ηλεκτρικής ενέργειας στην Κίνα και έχουμε περισσότερα από 20 χρόνια εμπειρίας παραγωγής και εμπορίας.
* Αποδεχόμαστε OEM. Το μέγεθος και το υλικό του καλωδίου είναι προσαρμοσμένα. Το δικό σας λογότυπο και το δικό σας σχέδιο είναι ευπρόσδεκτα. Θα παράγουμε σύμφωνα με την απαίτηση και την περιγραφή σας.
* Παρακαλούμε στείλτε μας έρευνα για περισσότερες πληροφορίες για τα προϊόντα και θα σας δώσουμε ανατροφοδότηση σε 12 ώρες.
