Τόπος καταγωγής Κίνα
Μάρκα QINGDAO YICABLE CABLE
Πιστοποίηση ISO,CE,IEC,TUV,KEMA
Λεπτομέρειες προϊόντος
Τύπος προϊόντος:
35KV Τεθωρακισμένο Καλώδιο
Δυναμικό:
Μέσης Τάσης 22kV 353kV
Αγωγός:
Cu / Χαλκός
Μόνωση:
PE, XLPE
πανοπλία:
χαλύβδινο σύρμα
Sreen:
Χάλκινα σύρματα
Πυρήνες:
3 Φάση
υλικό θήκης:
PVC/PE/LSOH
Πρότυπα:
ΤΟ IEC/ΟΙ BS/ΕΊΝΑΙ/VDE
Εγγύηση:
2 Χρόνια
Επισημαίνω:

armored electrical wire

,

armored cable wiring

Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
500 ΜΕΤΡΑ
Τιμή
US$0.5~125 per Meter
Συσκευασία λεπτομέρειες
Ξύλινο τύμπανο
Χρόνος παράδοσης
7-10 ημέρες
Όροι πληρωμής
T/T,L/C
Δυνατότητα προσφοράς
10,000 χλμ μηνιαίως
Περιγραφή προϊόντος

3 Φάσης Χαλκό Tape Screen XLPE Καλώδιο ρεύματος 35kV Υψηλής τάσης Σιδηροπλέγμα Ατσάλινο Καλώδιο Ηλεκτρικό Καλώδιο

Συμβουλές για την παραγγελία

Διορισμένη τάση

Πρότυπο εφαρμογής:IEC/BS/UL/GB

Αριθμός πυρήνων

Μέγεθος αγωγού $ κατασκευή

Τύπος μόνωσης

Αν είναι θωράκιση, ο τύπος και το υλικό θωράκισης

Η Απαιτήσις της Κάλυψης

Διάρκεια καλωδίου και απαιτήσεις συσκευασίας

Άλλη απαίτηση

Προδιαγραφές

Διάμετροι ∆ αριθμός πυρήνων x διατομή του αγωγού Κατασκευή Εξωτερική διάμετρος Εξωτερική διάμετρος Διάμετρος αγωγού Δυνατότητα απομόνωσης Αντίσταση του αγωγού σε 20 °C Σύνδρομο βραχυκυκλώματος 1s Βάρος Cu Βάρος καλωδίου Συσκευή*
ελάχιστο. Μαξ. Μαξ. ονομαστικό Μαξ. ονομαστικό Περίπου.
N x mm2 χμ χμ χμ χμ Ω/km Α kg/km kg/km
3 x 25/16 RM 43 3,4 0,727 3,58 1046 2850 ΚΑΤΑΣΗ
3 x 35/16 RM 47 51 7,5 3,4 0,524 5,01 1209 3300 ΚΑΤΑΣΗ
3 x 50/16 RM 50 55 8,6 3,4 0,387 7,15 1671 3900 ΚΑΤΑΣΗ
3 x 70/16 RM 53 58 10,2 3,4 0,268 10,01 2247 4700 ΚΑΤΑΣΗ
3 x 95/16 RM 57 62 12,0 3,4 0,193 13,59 2994 5850 ΚΑΤΑΣΗ
3 x 120/16 RM 61 67 13,5 3,4 0,153 17,16 3714 6800 ΚΑΤΑΣΗ
3 x 150/25 RM 64 70 15,0 3,4 0,124 21,45 4638 7950 ΚΑΤΑΣΗ
3 x 185/25 RM 68 74 16,8 3,4 0,0991 26,46 5646 9300 ΚΑΤΑΣΗ
3 x 240/25 RM 74 80 19,2 3,4 0,0754 34,32 7272 11550 ΚΑΤΑΣΗ
3 x 300/25 RM 78 90 3,4 0,0601 42,50 9160 14450 ΚΑΤΑΣΗ

*) Συσκευή: CUT = καλώδιο διαφόρων μήκων σε τύμπανο ή τροχό, δυνατότητα κοπής στο απαιτούμενο μήκος

Εφαρμογή

Πρέπει να τοποθετούνται απευθείας στο έδαφος, στο νερό, στο εξωτερικό, σε εσωτερικούς χώρους και σε καλωδιακούς αγωγούς, π.χ. σε βιομηχανικές εγκαταστάσεις και εγκαταστάσεις διακυβέρνησης.

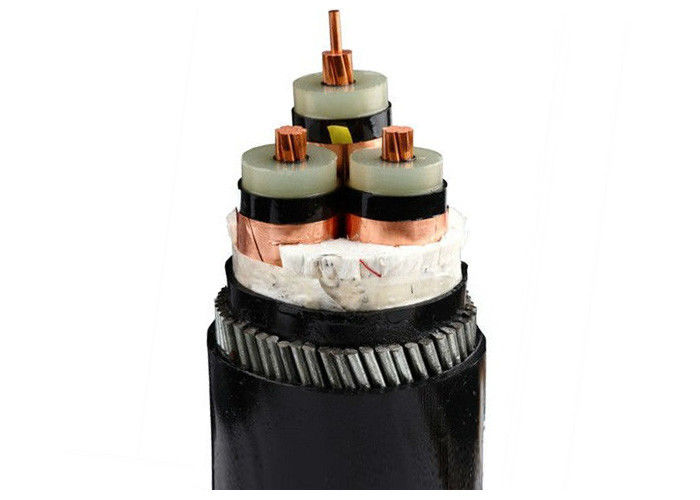

Κατασκευή

1..... γυμνό χαλκό σε ράβδους
2..... εσωτερικό στρώμα ημιαγωγού υλικού
3..... μόνωση πυρήνα από διασταυρωμένο πολυαιθυλένιο
4..... εξωτερικό στρώμα ημιαγωγού υλικού
5..... ημιαγωγική ταινία
6..... οθόνη από σύρματα χαλκού

7..... Τρίχες, νήματα ή χαρτί
8..... Μη υφασμέναΤεκέτα περιτύλιξης ή αντιφλεγμονώδη

9..... ΕκχυλισμέναΕσωτερική επικάλυψη από PVC

10.... Ζυγισμένη ταινία από χάλυβα
11.... Συνολική κάλυψη: πολυβινυλοχλωρίδιο (PVC) ή FR-PVC, PE, LSOH


Προδιαγραφές

IEC 60502, 60228, 60332, 60331

DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 κλάση 2 (δομή)


Τεχνικά δεδομένα

Δοκιμαστική τάση 6 / 10 kV [kV] 21 / 5 λεπτά.
12 / 20 kV [kV] 42 / 5 λεπτά.
18 / 30 kV [kV] 63 / 5 λεπτά.
Πεδίο θερμοκρασίας σε κίνηση -20°C έως +90°C
σταθερό -20°C έως +90°C
Θερμοκρασία λειτουργίας βραχυκύκλωμα °C 250
Χρόνος βραχυκυκλώματος Μαξ. [sec] 5
Ράδιο κάμψης ελάχιστο. x διάμετρος 15
Πυροδοσία πρότυπο EN 50265-2-1

Πιστοποιητικά

ISO,CE, KEMAΗ IEC,RoHS, CCC,Π3Κκαι άλλα σε αίτηση.

ΠΑΡΑΓΜΑΤΙΚΗ ΤΗΣ ΠΑΡΑΓΜΑΤΙΚΗΣ ΤΗΣ ΠΑΡΑΓΜΑΤΙΚΗΣ:

Είμαστε σε θέση να ανταποκριθούμε στα αυστηρότερα χρονοδιαγράμματα παράδοσης ανά παραγγελία αγοράς.Η τήρηση της προθεσμίας είναι πάντα η κορυφαία προτεραιότητα, καθώς κάθε καθυστέρηση στην παράδοση καλωδίου μπορεί να συμβάλει στην συνολική καθυστέρηση του έργου και την υπέρβαση του κόστους.

Το καλώδιο διατίθεται σε ξύλινους τροχούς, κυματοειδή κιβώτια και κυλίνδρους.Η απαιτούμενη σήμανση πρέπει να εκτυπώνεται με υλικό ανθεκτικό στις καιρικές συνθήκες στο εξωτερικό του τύμπανου σύμφωνα με τις απαιτήσεις του πελάτη..
