Καλώδιο Elect 185MM x5 Core SWA PVC Blinded Electrical Cable China Manufacturer

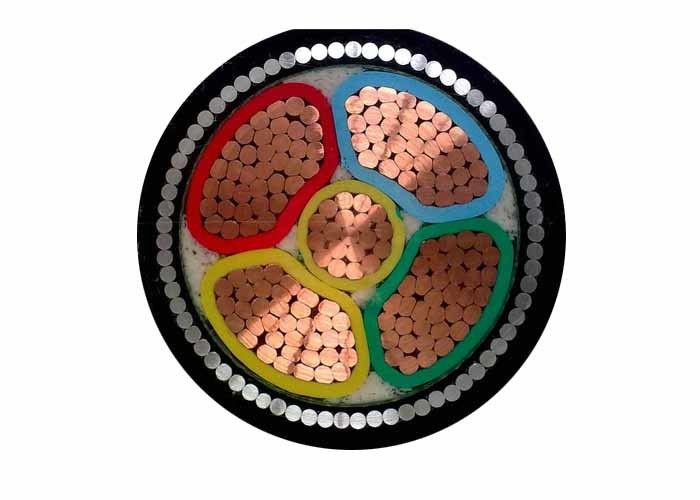

Κατασκευές
①Διοδηγός: απλός κυκλικός αγωγός χαλκού με ράβδους, σύμφωνα με την IEC 60228 κλάση 2
②Μόνωση: XLPE ((πυροσυσκευασμένο πολυαιθυλένιο) με ονομαστική τιμή 90oΓ
③Εσωτερική επικάλυψη: PVC
④Εσωτερική κάλυψη: PVC
⑤Τεθωρακισμένα: Σιδηροπλέγματα
⑥Συνολική κάλυψη: PVC τύπου ST8σε IEC 60502, μαύρο
Σημείωση:Χρώμα μόνωσης σύμφωνα με τα πρότυπα ή κατόπιν αιτήματος
Εφαρμογές
Κατάλληλο για χρήση σε γραμμές διανομής ηλεκτρικής ενέργειας ή σε σταθερές εγκαταστάσεις με ονομαστική τάση έως 0,6/1 kV εσωτερικά/εξωτερικά, κλειστό σε αγωγό, σε υπόγειο αγωγό όπου δεν υπόκειται σε μηχανική βλάβη.
Προδιαγραφές
Διεθνές: IEC 60502, IEC 60228
Κίνα: GB/T 12706.1-2008
Άλλα πρότυπα όπως BS,DIN και ICEA κατόπιν αιτήματος
Τεχνικά δεδομένα
Ονομαστική τάση: 0,6 / 1 kV
Μέγιστη θερμοκρασία του αγωγού: σε συνθήκες κανονικής (90°C), έκτακτης ανάγκης (130°C) ή βραχυκυκλώματος όχι περισσότερο από 5 δευτερόλεπτα (250°C).
Ελάχιστη θερμοκρασία περιβάλλοντος 0°C, μετά την εγκατάσταση και μόνο όταν το καλώδιο βρίσκεται σε σταθερή θέση
Ελάχιστη ακτίνα κάμψης: 20 x υπερβολική δόση καλωδίου
Πιστοποιητικά
CE, RoHS, CCC, KEMA και πολλά άλλα κατόπιν αιτήματος
Προδιαγραφές
| Ονομαστική διατομή του αγωγού |
Αριθμός νήματος/διάγραμμα νήματος |
Δυνατότητα απομόνωσης |
Μέγεθος εσωτερικής κάλυψης |
Σιδηρουργικό σύρμα αριθμός/διάγραμμα. |
Δυνατότητα εκτόξευσης |
Περίπου. |
Περίπου. |
Μέγιστη αντίσταση DC του αγωγού (20 °C) |
Δοκιμαστική τάση AC |
Τρέχουσα αξιολόγηση |
| χμ2 |
pc/mm |
χμ |
χμ |
χμ |
χμ |
Κατώτατο όριο (mm) |
Επάνω όριο (mm) |
kg/km |
Ω /km |
kV/5min |
Στον αέρα (Α) |
Στο έδαφος ((A) |
| 3 × 16 |
7/1.78 |
0.7 |
1.0 |
34/1.6 |
1.8 |
18.1 |
19.8 |
640 |
1.15 |
3.5 |
83 |
105 |
| 3 × 50 |
10/2.52 |
1.0 |
1.0 |
42/1.6 |
1.8 |
22.7 |
24.4 |
1670 |
0.387 |
3.5 |
160 |
185 |
| 3 × 70 |
14/2.52 |
1.1 |
1.0 |
49/1.6 |
2.0 |
26.1 |
27.8 |
2280 |
0.268 |
3.5 |
200 |
225 |
| 3 × 120 |
24 ώρες τη μέρα.52 |
1.2 |
1.2 |
49/2.0 |
2.2 |
32.3 |
34.0 |
3790 |
0.153 |
3.5 |
285 |
310 |
| 3 × 185 |
37/2.52 |
1.6 |
1.4 |
50/2.5 |
2.5 |
40.9 |
42.6 |
5654 |
0.0991 |
3.5 |
375 |
390 |
| 3 × 240 |
48/2.52 |
1.7 |
1.4 |
55/2.5 |
2.7 |
45.7 |
47.4 |
7243 |
0.0754 |
3.5 |
440 |
450 |
| 3 × 300 |
61/2.52 |
1.8 |
1.6 |
61/2.5 |
2.9 |
50.8 |
52.5 |
9465 |
0.0601 |
3.5 |
505 |
515 |
| 4 × 10 |
7/1.38 |
0.7 |
1.0 |
32/1.6 |
1.8 |
22.4 |
24.3 |
501 |
1.83 |
3.5 |
60 |
77 |
| 4 × 16 |
7/1.78 |
0.7 |
1.0 |
37/1.6 |
1.8 |
24.9 |
26.8 |
778 |
1.15 |
3.5 |
83 |
105 |
| 4 × 25 |
7/2.14 |
0.9 |
1.0 |
43/1.6 |
1.9 |
28.3 |
30.2 |
1160 |
0.727 |
3.5 |
105 |
125 |
| 4 × 70 |
14/2.52 |
1.1 |
1.2 |
41/2.0 |
2.0 |
33.4 |
35.3 |
2928 |
0.268 |
3.5 |
200 |
225 |
| 4 × 150 |
30/2.52 |
1.4 |
1.4 |
47/2.5 |
2.5 |
46.5 |
48.4 |
6238 |
0.124 |
3.5 |
325 |
345 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
| Ονομαστική διατομή του αγωγού |
Δυνατότητα απομόνωσης |
Μέγεθος εσωτερικής κάλυψης |
Ατσάλινο σύρμα. |
Δυνατότητα εκτόξευσης |
Περίπου. |
Περίπου. |
Μέγιστη αντίσταση DC του αγωγού (20 °C) |
Δοκιμαστική τάση AC |
Τρέχουσα αξιολόγηση |
| χμ2 |
χμ |
χμ |
χμ |
χμ |
χμ |
kg/km |
Ω /km |
kV/5min |
Στον αέρα (Α) |
Στο έδαφος ((A) |
| 1x300 |
4.5 |
1.3 |
2.5 |
2.4 |
50.50 |
6056 |
≤0.0601 |
30.5 |
640 |
595 |
Συσκευή και αποστολή
Είμαστε σε θέση να ανταποκριθούμε στα αυστηρότερα χρονοδιαγράμματα παράδοσης ανά παραγγελία αγοράς.Η τήρηση της προθεσμίας είναι πάντα η κορυφαία προτεραιότητα, καθώς κάθε καθυστέρηση στην παράδοση καλωδίου μπορεί να συμβάλει στην συνολική καθυστέρηση του έργου και την υπέρβαση του κόστους.
Το καλώδιο διατίθεται σε ξύλινους τροχούς, κυματοειδή κιβώτια και κυλίνδρους.Η απαιτούμενη σήμανση πρέπει να εκτυπώνεται με υλικό ανθεκτικό στις καιρικές συνθήκες στο εξωτερικό του τύμπανου σύμφωνα με τις απαιτήσεις του πελάτη..
