Τόπος καταγωγής Κίνα
Μάρκα QINGDAO YICABLE CABLE
Πιστοποίηση ISO,CE,IEC,TUV,KEMA
Λεπτομέρειες προϊόντος
Όνομα μοντέλου:
Στάρα θωρακισμένο καλώδιο
Τύπος αγωγού:
Cu, Κατηγορία 2
Μονωτικό Υλικό:
XLPE
Ονομαστική τάση:
600/1000V
Τύπος θωράκισης:
Θωρακισμένη ταινία από γαλβανισμένο χάλυβα
Μεγέθη:
1~ 630 SQMM
Πυρήνες:
2-5
υλικό θήκης:
PVC
Εγγύηση:
2 Χρόνια
Πρότυπα:
ΤΟ IEC/ΟΙ BS/ΕΊΝΑΙ/VDE
Χρώμα εξωτερικού περιβλήματος:
Μαύρο ή ανάλογα με την αίτηση
Επισημαίνω:

armored electrical wire

,

armored cable wiring

Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
500 ΜΕΤΡΑ
Τιμή
US$0.4~119 per Meter
Συσκευασία λεπτομέρειες
ντραμς
Χρόνος παράδοσης
10 ΗΜΕΡΕΣ
Όροι πληρωμής
T/T,L/C
Δυνατότητα προσφοράς
10,000 χιλιόμετρα το μήνα
Περιγραφή προϊόντος

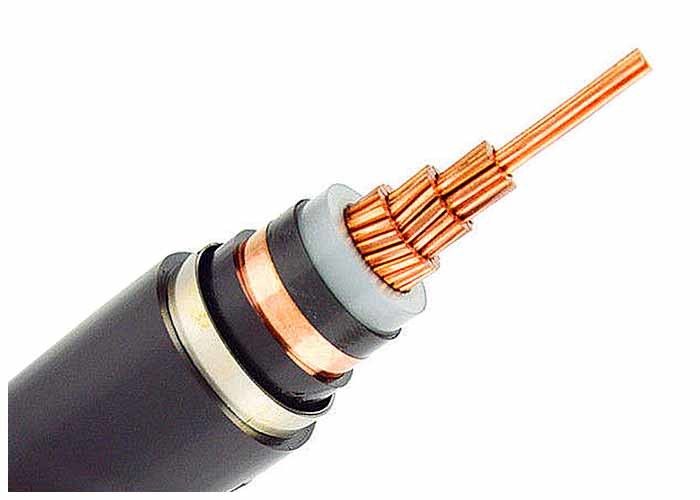

Μονόπυρηνο διπλό ατσάλι με θωρακισμένο ηλεκτρικό καλώδιο μέσης τάσης Πρότυπο IEC

Εφαρμογές



STA Armored Electric Cable YJV22 4 Core καλώδιο ισχύει για γραμμές μεταφοράς και διανομής ηλεκτρικής ενέργειας με ονομαστική τάση AC Uo/U έως και 0,6/1kV.

Για εγκατάσταση σε εξωτερικούς και εσωτερικούς χώρους σε υγρές και υγρές τοποθεσίες, που τοποθετούνται απευθείας στο έδαφος όπου υπάρχουν υπερβολικές μηχανικές καταπονήσεις σε επικλινή και κινούμενα εδάφη και σε κάθετη ή κεκλιμένη τοποθέτηση, καθώς και σε θέσεις επιρρεπείς σε ολίσθηση.



YJ: Μόνωση XLPE

V: Μόνωση PVC

V: Θήκη PVC

22: Θωράκιση ταινίας από γαλβανισμένο χάλυβα

32: Θωράκιση από γαλβανισμένο χαλύβδινο σύρμα



Κατασκευές



Αγωγός: Απλός κυκλικός αγωγός χαλκού, συμμορφώνεται με το IEC 60228 class 2

Μόνωση: PVC/A, XLPE

Εσωτερικό κάλυμμα: PVC

Θωράκιση: Ατσάλινο Σύρμα, Ατσάλινο Ταινία, Σύρμα Αλουμινίου κατόπιν αιτήματος

Θήκη: PVC/ST2κατά IEC 60502, μαύρο

Σημείωμα:Χρώμα μόνωσης σύμφωνα με τα πρότυπα ή κατόπιν αιτήματος



Εφαρμογές



Χρησιμοποιείται ως γραμμή διανομής και μεταφοράς ισχύος σε ονομαστική τάση 0,6/1kV.

Κατάλληλο για ταφή στο έδαφος, τοποθέτηση φρεατίων και κάτω από το νερό. Ικανός να αντέξει τη δύναμη έλξης ορισμένων αξόνων.



Πρότυπα



Διεθνές: IEC 60502-1, IEC 60228

Κίνα: GB/T 12706.1-2008

Άλλα πρότυπα όπως π.χBS, DIN και ICEA κατόπιν αιτήματος



Τεχνικά στοιχεία



Ονομαστική τάση: 0,6 / 1 kV

Μέγ. Θερμοκρασία αγωγού: κανονική (70°C), βραχυκύκλωμα όχι περισσότερο από 5 s (160°C όταν η περιοχή τομής είναι κάτω από 300mm2, 140°C όταν η περιοχή τομής είναι πάνω από 300mm2)

Ελάχ. Θερμοκρασία περιβάλλοντος.: 0°C, μετά την εγκατάσταση και μόνο όταν το καλώδιο είναι σε σταθερή θέση

Ελάχ. Ακτίνα κάμψης: 20 x καλώδιο OD



Ονομ. Διατομή αγωγού Νο./Δια. του μαέστρου Πάχος μόνωσης Πάχος εσωτερικού καλύμματος Πάχος ταινίας χάλυβα Πάχος θήκης Περίπου OD Βάρος περίπου Μέγ. Αντίσταση αγωγού συνεχούς ρεύματος (20 ℃) Δοκιμαστική τάση AC Τρέχουσα βαθμολογία
mm2 pc/mm mm mm mm mm (mm) kg/km Ω /χλμ kV/5min Στον αέρα (Α) Στο έδαφος (Α)
1 × 25 7/2.14 0,9 1.0 2 × 0,2 1.8 14.0 442 0,727 3.5 120 155
1 × 35 7/2.52 0,9 1.0 2 × 0,2 1.8 15.0 547 0,524 3.5 150 185
1 × 50 10/2,52 1.0 1.0 2 × 0,2 1.8 17.0 688 0,387 3.5 180 220
1 × 70 14/2.52 1.1 1.0 2 × 0,2 1.8 18.0 895 0,268 3.5 230 270
1 × 95 19/2.52 1.1 1.0 2 × 0,2 1.8 20.0 1125 0,193 3.5 285 320
1 × 120 24/2.52 1.2 1.0 2 × 0,2 1.8 22.0 1358 0,153 3.5 335 365
1 × 150 30/2,52 1.4 1.0 2 × 0,2 1.8 23.0 1649 0,124 3.5 385 410
1 × 185 37/2,52 1.6 1.0 2 × 0,5 1.8 25.0 1984 0,0991 3.5 450 465
1 × 240 48/2,52 1.7 1.0 2 × 0,5 1.8 28.0 2489 0,0754 3.5 535 540
1 × 300 61/2,52 1.8 1.0 2 × 0,5 1.9 30,0 3036 0,0601 3.5 620 610
1 × 400 61/2,97 2.0 1.2 2 × 0,2 2.1 35,0 4230 0,0470 3.5 720 695
1 × 500 61/3.23 2.2 1.2 2 × 0,2 2.2 39,0 5194 0,0366 3.5 835 780
1 × 630 61/3,50 2.4 1.2 2 × 0,2 2.4 45,0 6504 0,0283 3.5 960 880



Πιστοποιητικά



CE, RoHS, CCC, KEMA και άλλα άλλα κατόπιν αιτήματος



Συσκευασία & Αποστολή


Όλα τα καλώδια για εξαγωγή είναι καλά συσκευασμένα και προστατευμένα από ξύλινο τύμπανο ή τύμπανο από ξύλο και χάλυβα.

Το υλικό συσκευασίας εξαρτάται από το βάρος και το μέγεθος του καλωδίου.

Οι καλές πληροφορίες, οι πληροφορίες κατασκευής και οι πληροφορίες του πελάτη είναι σταθερά τυπωμένες σε κάθε μέγεθος τυμπάνου.

Μετά τα καλά συσκευασμένα τύμπανα καλωδίων που αποστέλλονται στο Sea Port, φορτώνονται σε εμπορευματοκιβώτιο 20 FT ή δοχείο 40 FT. Όλα τα τύμπανα καλωδίων είναι σταθερά στερεωμένα με ζώνη ασφαλείας για να διασφαλιστεί ότι δεν υπάρχει κίνηση κατά τη θαλάσσια μεταφορά.

Το μέγεθος του εμπορευματοκιβωτίου επιλέγεται ανάλογα με το βάρος των συνολικών φορτωμένων εμπορευμάτων ή σύμφωνα με τις απαιτήσεις του πελάτη.



FAQ

Ε: Πόσος χρόνος χρειάζεται για να λάβετε πίσω μια προσφορά;
ΕΝΑ: Οι περισσότερες προσφορές επιστρέφονται εντός 24 ωρών, ωστόσο, εάν πρόκειται για ειδική κατασκευή, μπορεί να χρειαστούν περισσότερες ημέρες.

Ε: Έχετε προσαρμοσμένο πακέτο;
ΕΝΑ: Προσπαθούμε να ικανοποιούμε τις ανάγκες των πελατών μας και ως εκ τούτου δεν έχουμε κανένα πρόβλημα να ανταποκριθούμε στις περισσότερες προδιαγραφές. Μπορούμε να τυλίγουμε σε ρόλους, χαρτοκιβώτια μιας χρήσης, ειδικά καρούλια ή να φορτώσουμε το σύρμα και το καλώδιο σας σε επαναχρησιμοποιούμενα πλαστικά δοχεία. Επικοινωνήστε πρώτα με τον αντιπρόσωπο πωλήσεών σας για να βεβαιωθείτε ότι μπορούμε να καλύψουμε τις ανάγκες σας.

Ε: Τι εγγυήσεις φέρουν τα προϊόντα σας;
ΕΝΑ: Το καλώδιο SHAN εγγυάται ότι όλα τα προϊόντα μας, τα καλώδια καλωδίων και άλλα δεν έχουν ελαττώματα. Θα πάρουμε πίσω οποιοδήποτε προϊόν δεν πληροί τη συμφωνημένη ποιότητα και από τα δύο μέρη. Οι ειδικοί όροι έχουν ως εξής:
1. Εγγυόμαστε ότι θα συμμορφωνόμαστε με τις απαιτήσεις της περιόδου εγγύησης που καθορίζεται στη σύμβαση, ότι τα Προϊόντα που παρέχονται βάσει της εντολής αγοράς Για Προμήθεια καλωδίου και καλωδίου αυτοφερόμενου δικτύου διανομής
2. Θα κατασκευαζόμαστε σύμφωνα με αυτήν την προδιαγραφή και ότι τα Προϊόντα θα είναι νέα, αχρησιμοποίητα, από τα πιο πρόσφατα ή τρέχοντα μοντέλα. Μόλις επιλεγούμε, θα προμηθεύσουμε τα Αγαθά αυστηρά σύμφωνα με τις απαιτήσεις της Σύμβασης.
3.Η εγγύηση θα παραμείνει σε ισχύ για δώδεκα (12) μήνες μετά την παράδοση των Αγαθών ή οποιουδήποτε μέρους τους κατά περίπτωση στον τελικό προορισμό που υποδεικνύεται στο SCC ή για δεκαοκτώ (18) μήνες μετά την ημερομηνία αποστολής από το λιμάνι ή τον τόπο φόρτωσης στη χώρα προέλευσης, όποια περίοδος λήξει νωρίτερα.
4. Κατά τη διάρκεια της περιόδου εγγύησης, ο αγοραστής μπορεί να δηλώσει απευθείας στον κατασκευαστή με γραπτή μορφή ή από τον αντιπρόσωπο εάν υπάρχει οποιοδήποτε πρόβλημα στην ποιότητα των προϊόντων. Ο κατασκευαστής θα κάνει την επισκευή ή την αντικατάσταση σε εύλογο χρόνο και θα αναλάβει όλα τα σχετικά έξοδα.
