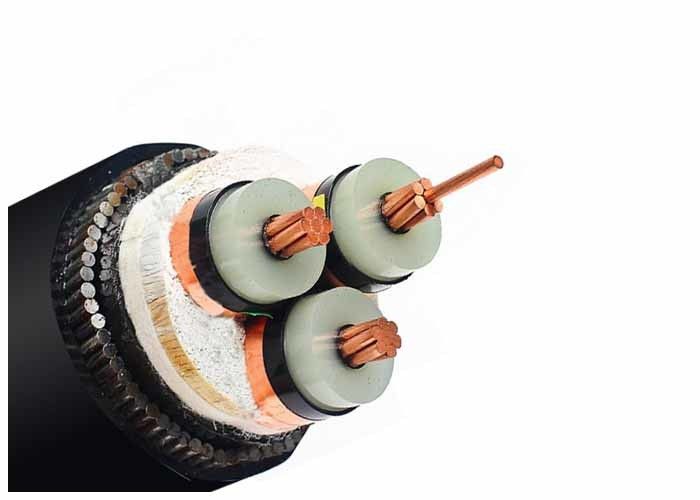

Θωρακισμένο ηλεκτρικό καλώδιο / καλώδιο ρεύματος 6 / 10 KV 3 πυρήνων από χαλκό χαλύβδινο σύρμα
Κατασκευή
Θωρακισμένο ηλεκτρικό καλώδιο AL/XLPE/STA/PVC
- Στρογγυλός πυρήνας από γυμνό αλουμίνιο με κλώνο σύμφωνα με το IEC 60228
- Εσωτερικό ημιαγώγιμο στρώμα
- Μόνωση πυρήνα XLPE
- Κωδικός χρώματος σύμφωνα με το HD 308 S2
- Εξωτερικό ημιαγώγιμο στρώμα
- Ημιαγώγιμη ταινία
- Οθόνη χάλκινης ταινίας
- Γεμιστικό
- Εσωτερική θήκη PVC
- Θωράκιση ταινίας από γαλβανισμένο χάλυβα (STA)
- Εξωτερικό περίβλημα PVC (κόκκινο ή μαύρο)
Κωδικό όνομα:
YJ: Μόνωση XLPE
L: Αγωγός αλουμινίου
V: Θήκη PVC
32: Θωράκιση από χαλύβδινο σύρμα—3 πυρήνες
22:Θωράκιση ταινίας χάλυβα—3 πυρήνες
72: Θωράκιση από σύρμα αλουμινίου—1 πυρήνας
62: Θωράκιση ταινίας από ανοξείδωτο χάλυβα — 1 πυρήνας
ZR: Ανθεκτικό στη φλόγα
Εφαρμογή
Χρησιμοποιείται για γραμμή μεταφοράς και διανομής ισχύος με ονομαστική τάση 35kV και κάτω.
Καλώδιο τροφοδοσίας υψηλής και μέσης τάσης για στατική εφαρμογή σε έδαφος, εντός και εκτός εγκαταστάσεων, εξωτερικούς χώρους, σε κανάλια καλωδίων, σε νερό, σε συνθήκες όπου τα καλώδια δεν εκτίθενται σε μεγαλύτερες μηχανικές καταπονήσεις και καταπόνηση εφελκυσμού.
| Καλώδιο τροφοδοσίας MV(11kv 15kv 33kv). |
| Μοντέλο και περιγραφή Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5)(40.5) |
Αρ. πυρήνα |
Επιφάνεια διατομής αγωγού (mm2) |
| μόνωση xlpe |
1 πυρήνας 3 πυρήνας |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 τετραγωνικά χιλιοστά |
| Cu πυρήνα |
| YJV, N2XSY; Καλώδιο τροφοδοσίας με επένδυση PVC |
| YJV22, θωρακισμένη ταινία χάλυβα, καλώδιο τροφοδοσίας με επένδυση από PVC |
| YJV32, YJV42, θωρακισμένο σύρμα από χάλυβα, καλώδιο τροφοδοσίας με επένδυση από PVC |
| Al Core |
| YJLV, NA2XSY; Καλώδιο τροφοδοσίας με επένδυση PVC |
| YJLV22, θωρακισμένη ταινία χάλυβα, καλώδιο τροφοδοσίας με επένδυση από PVC |
| YJLV32, YJLV42, θωρακισμένο σύρμα από χάλυβα, καλώδιο τροφοδοσίας με επένδυση από PVC |
Πρότυπο
Διεθνές: IEC 60502, IEC 60228
Κίνα: GB/T 12706
Άλλα πρότυπα όπως BS, DIN και ICEA κατόπιν αιτήματος
Τεχνικά στοιχεία:
Μέγιστη θερμοκρασία αγωγού: κάτω από κανονική (90ΟΓ), έκτακτης ανάγκης (130ΟΓ) ή βραχυκύκλωμα όχι περισσότερο από 5 s (250℃).
Ελάχ. Θερμοκρασία περιβάλλοντος. 0ΟC, μετά την εγκατάσταση και μόνο όταν το καλώδιο είναι σε σταθερή θέση
Ελάχ. Ακτίνα κάμψης: 15 x καλώδιο OD για μονοπύρηνο
12 x καλώδιο OD για πολλαπλούς πυρήνες
| Δοκιμαστική τάση |
6 / 10 kV |
[kV] |
21 / 5 λεπτά. |
| |
12 / 20 kV |
[kV] |
42 / 5 λεπτά. |
| |
18 / 30 kV |
[kV] |
63 / 5 λεπτά. |
| Εύρος θερμοκρασίας |
σε κίνηση |
|
-5°C έως +70°C |
| |
σταθερός |
|
-20°C έως +70°C |
| Θερμοκρασία λειτουργίας |
βραχυκύκλωμα |
°C |
250 |
| Χρόνος βραχυκυκλώματος |
μέγ. |
[δευτ.] |
5 |
| Ακτίνα κάμψης |
ελάχ. |
x διάμετρος |
15 |
| Ευφλεκτότητα |
πρότυπο |
|
EN 60332-1-2 |
| Ονομ. Διατομή αγωγού |
Σκέλη Αρ./Δια. του μαέστρου |
Πάχος μόνωσης |
Πάχος εσωτερικού περιβλήματος |
Dia. Της Armor Wire |
Πάχος θήκης |
Περίπου OD |
Βάρος περίπου |
Μέγ. Αντίσταση αγωγού συνεχούς ρεύματος (20 ℃) |
Δοκιμή τάσης AC |
Τρέχουσα βαθμολογία |
| 3 × 25 |
7/2.14 |
3.4 |
1.3 |
2.5 |
2.5 |
49,0 |
4579 |
0,727 |
21 |
120 |
125 |
| 3 × 35 |
7/2.52 |
3.4 |
1.3 |
2.5 |
2.6 |
52,0 |
5097 |
0,524 |
21 |
140 |
155 |
| 3 × 50 |
10/2,52 |
3.4 |
1.4 |
2.5 |
2.7 |
54.0 |
5802 |
0,387 |
21 |
165 |
180 |
| 3 × 70 |
14/2.52 |
3.4 |
1.5 |
2.5 |
2.8 |
58,0 |
6788 |
0,268 |
21 |
210 |
220 |
| 3 × 95 |
19/2.52 |
3.4 |
1.5 |
2.5 |
2.9 |
62,0 |
7812 |
0,193 |
21 |
255 |
265 |
| 3 × 120 |
24/2.52 |
3.4 |
1.6 |
2.5 |
3.1 |
65,0 |
8929 |
0,153 |
21 |
290 |
300 |
| 3 × 150 |
30/2,52 |
3.4 |
1.7 |
2.5 |
3.2 |
68,0 |
10125 |
0,124 |
21 |
330 |
340 |
| 3 × 185 |
37/2,52 |
3.4 |
1.7 |
3.15 |
3.3 |
72,0 |
12403 |
0,0991 |
21 |
375 |
380 |
| 3 × 240 |
48/2,52 |
3.4 |
1.8 |
3.15 |
3.5 |
78,0 |
14646 |
0,0754 |
21 |
435 |
435 |
| 3 × 300 |
61/2,52 |
3.4 |
1.9 |
3.15 |
3.7 |
83,0 |
17014 |
0,0601 |
21 |
495 |
485 |
|
