Αυτό το προϊόν ισχύει στη γραμμή μετάδοσης ισχύος και διανομής με εκτιμημένη την εναλλασσόμενο ρεύμα τάση (U0/U) του συστήματος 3.6/6kV-26/36kV. Καθοδηγείται στον αέρα (πλαίσιο γεφυρών καλωδίων, εσωτερική υποστήριξη τοίχων, και δίσκος) και το χώμα (κατευθύνετε τη θαμμένη, τάφρο καλωδίων, σωλήνας ect.) αντίστοιχα σύμφωνα με τη διαφορά της δομής στρώματος προστασίας.
Εφαρμογή
Χρησιμοποιημένος για τη γραμμή μετάδοσης ισχύος και διανομής με την τάση που εκτιμάται σε 35kV και κατωτέρω.
Υψηλό και μέσο καλώδιο τροφοδοσίας τάσης για τη στατική εφαρμογή στο έδαφος, μέσα και έξω από τις εγκαταστάσεις, υπαίθριες, στα κανάλια καλωδίων, στο νερό, στους όρους όπου τα καλώδια δεν εκτίθενται στη βαρύτερη μηχανική πίεση και την εκτατή πίεση.
Έναντι μονωμένου του PVC καλωδίου τροφοδοσίας, xlpe το καλώδιο τροφοδοσίας καυχάται όχι μόνο τα χαρακτηριστικά της άριστης ηλεκτρικής ενέργειας, του μηχανισμού, της θερμότητας και γερνώ-ανθεκτικός, της πίεση-ανθεκτικής και χημικής αντιδιαβρωτικής περιβάλλοντος, αλλά και απλής δομής, ελαφριών, κανενός περιορισμού με την τοποθέτηση της πτώσης, και του υψηλής θερμοκρασίας επιδόματος για τη μακροπρόθεσμη εργασία.
Κατασκευή

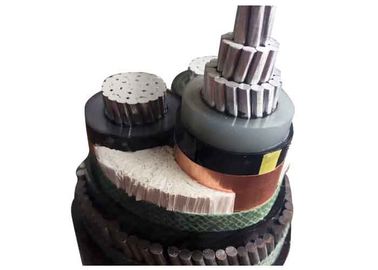

AL/XLPE/STA/PVC θωρακισμένο ηλεκτρικό καλώδιο
- Στρογγυλός γυμνός πυρήνας αργιλίου που προσαράσσουν σύμφωνα με το IEC 60228
- Εσωτερικό ημι-αγώγιμο στρώμα
- Μόνωση XLPE πυρήνων
- Κώδικας χρώματος σύμφωνα με HD 308 S2
- Εξωτερικό ημι-αγώγιμο στρώμα
- Ημι-αγώγιμη ταινία
- Οθόνη ταινιών χαλκού
- Υλικό πληρώσεως
- Εσωτερική θήκη PVC
- Γαλβανισμένο τεθωρακισμένο το (SWA) χαλύβδινων συρμάτων
- Εξωτερική θήκη PVC (κόκκινος ή μαύρος)
Καλώδιο τροφοδοσίας των MV (11kv 15kv 33kv) | ||
Πρότυπο και περιγραφή Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8.7/10(12), 8.7/15 (17,5), 12/20(24), 18/30(36), 21/35 (40,5), 26/35 (40,5) kV | No.of πυρήνας | Περιοχή διατομής αγωγών (mm2) |
xlpe μόνωση | 1 πυρήνας 3 πυρήνας | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 τετράγωνα χιλ. |
Πυρήνας $cu | ||
YJV, N2XSY Τυλιγμένο PVC καλώδιο τροφοδοσίας | ||
YJV22 ταινία χάλυβα θωρακισμένη, τυλιγμένο PVC καλώδιο τροφοδοσίας | ||
YJV32, YJV42 χαλύβδινο σύρμα θωρακισμένο, τυλιγμένο PVC καλώδιο τροφοδοσίας | ||
Πυρήνας Al | ||
YJLV, NA2XSY Τυλιγμένο PVC καλώδιο τροφοδοσίας | ||
YJLV22 ταινία χάλυβα θωρακισμένη, τυλιγμένο PVC καλώδιο τροφοδοσίας | ||
YJLV32, YJLV42 χαλύβδινο σύρμα θωρακισμένο, τυλιγμένο PVC καλώδιο τροφοδοσίας |
Πρότυπα
Διεθνής: IEC 60502, IEC 60228
Κίνα: GB/T 12706
Άλλα πρότυπα όπως οι BS, το DIN και ICEA κατόπιν αιτήματος
Τεχνικά στοιχεία
Μέγιστη θερμοκρασία αγωγών: κάτω από κανονικό (90 OC), η έκτακτη ανάγκη (130OC) ή δεν βραχυκυκλώνει όχι περισσότεροι από 5 όρους του s (250℃).
Ελάχιστα περιβαλλοντικά Temp. 0 OC, μετά από την εγκατάσταση και μόνο όταν είναι το καλώδιο σε σταθερή θέση
Ελάχιστη κάμπτοντας ακτίνα: καλώδιο O.D 15 Χ για τον ενιαίο πυρήνα
καλώδιο O.D 12 Χ για τον πολυ πυρήνα
Τάση δοκιμής | 6 / 10 kV | [kV] | 21 / 5 λεπτά. |
12 / 20 kV | [kV] | 42 / 5 λεπτά. | |
18 / 30 kV | [kV] | 63 / 5 λεπτά. | |
Σειρά θερμοκρασίας | στην κίνηση | -5°C μέχρι +70°C | |
σταθερός | -20°C μέχρι +70°C | ||
Λειτουργούσα θερμοκρασία | βραχυκύκλωμα | °C | 250 |
Χρόνος βραχυκυκλώματος | μέγιστο. | [SEC] | 5 |
Κάμπτοντας ακτίνα | ελάχιστος. | Χ διάμετρος | 15 |
Εύφλεκτο | πρότυπα | Το EN 60332-1-2 |
Πιστοποιητικό
ISO, CE, KEMA, IEC, RoHS, Συμβούλιο Πολιτιστικής Συνεργασίας, P3C και περισσότερα άλλα κατά παράκληση
