| MOQ: | 500m |
| τιμή: | USD 3.88-9.89/M |
| standard packaging: | Ξύλινο τύμπανο |
| Delivery period: | 7 ημέρες |
| payment method: | L / C, T / T |

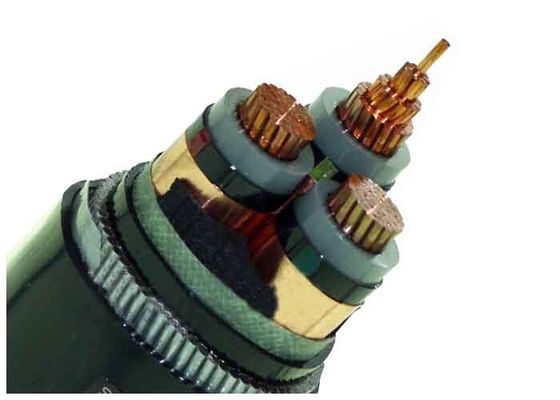

Τεθωρακισμένο ηλεκτρικό καλώδιο HT 3 φάσεων Καλώδιο διανομής χαλκού Υπόγεια καλώδιο ηλεκτρικής ενέργειας
Κατασκευή
Επικεφαλαιοποιημένο ηλεκτρικό καλώδιο Cu/XLPE/STA/PVC
- Στρογγυλός γυμνός πυρήνας αλουμινίου με ράμματα σύμφωνα με την IEC 60228
- Εσωτερικό ημιαγωγό στρώμα
- Απομόνωση πυρήνα XLPE
- Χρωματικός κωδικός σύμφωνα με την HD 308 S2
- Εξωτερικό ημιαγωγό στρώμα
- Ημιαγωγική ταινία
- Χαλκού ταινία οθόνης
- Γεμιστήρας
- Εσωτερική κάλυψη από PVC
- Τεχνουργήματα από χαλύβδινο καλώδιο
Εφαρμογή
Χρησιμοποιείται για γραμμές μεταφοράς και διανομής ηλεκτρικής ενέργειας με ονομαστική τάση 35 kV και κάτω.
Υψηλής και μεσαίας τάσης καλώδιο ηλεκτρικής ενέργειας για στατική εφαρμογή στο έδαφος, μέσα και έξω από εγκαταστάσεις, εξωτερικά, σε καλώδια καλωδίων, στο νερό,σε συνθήκες όπου τα καλώδια δεν εκτίθενται σε μεγαλύτερη μηχανική πίεση και ελαστική πίεση.
| MV ((11kv 15kv 33kv) Καλώδιο ηλεκτρικής ενέργειας | ||
| Πρότυπο και περιγραφή Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | Αριθμός πυρήνα | Περιοχή της διατομής του αγωγού ((mm2) |
| xlpe μόνωση | 1 πυρήνας 3 πυρήνες | 10 16 25 35 70 95 120 150 185 240 300 400 500 |
| Κύκλος Cu | ||
| Δικτύωση ηλεκτρικής ενέργειας με κάλυψη από PVC | ||
| YJV22;ατσάλινη ταινία με θωράκιση, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC | ||
| YJV32, YJV42; ατσάλινο σύρμα θωρακισμένο, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC | ||
| Αλ Κόρ | ||
| YJLV, NA2XSY· καλώδιο ηλεκτρικής ενέργειας με επικάλυψη από PVC | ||
| YJLV22;ατσάλινη ταινία με θωράκιση, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC | ||
| YJLV32, YJLV42; ατσάλινο σύρμα θωρακισμένο, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC | ||
Τύπος
Διεθνές: IEC 60502, IEC 60228
Κίνα: GB/T 12706
Άλλα πρότυπα όπως BS, DIN και ICEA κατόπιν αιτήματος
Τεχνικά δεδομένα:
Μέγιστη θερμοκρασία του αγωγού: κάτω από τη φυσιολογική (90ΟΓ), έκτακτης ανάγκης (130ΟΓ) ή βραχυκύκλωμα σε συνθήκες όχι μεγαλύτερες των 5 δευτερολέπτων (250 °C).
Ελάχιστη θερμοκρασία περιβάλλοντος 0ΟC, μετά την εγκατάσταση και μόνο όταν το καλώδιο βρίσκεται σε σταθερή θέση
Ελάχιστη ακτίνα κάμψης: 15 x υπερβολική δόση καλωδίου για ενιαίο πυρήνα
12 x καλώδιο O.D για πολυπυρήνες
| Δοκιμαστική τάση | 6 / 10 kV | [kV] | 21 / 5 λεπτά. |
| 12 / 20 kV | [kV] | 42 / 5 λεπτά. | |
| 18 / 30 kV | [kV] | 63 / 5 λεπτά. | |
| Πεδίο θερμοκρασίας | σε κίνηση | -5°C έως +70°C | |
| σταθερό | -20°C έως +70°C | ||
| Θερμοκρασία λειτουργίας | βραχυκύκλωμα | °C | 250 |
| Χρόνος βραχυκυκλώματος | Μαξ. | [sec] | 5 |
| Ράδιο κάμψης | ελάχιστο. | x διάμετρος | 15 |
| Πυροδοσία | πρότυπο | EN 60332-1-2 |
|
|
