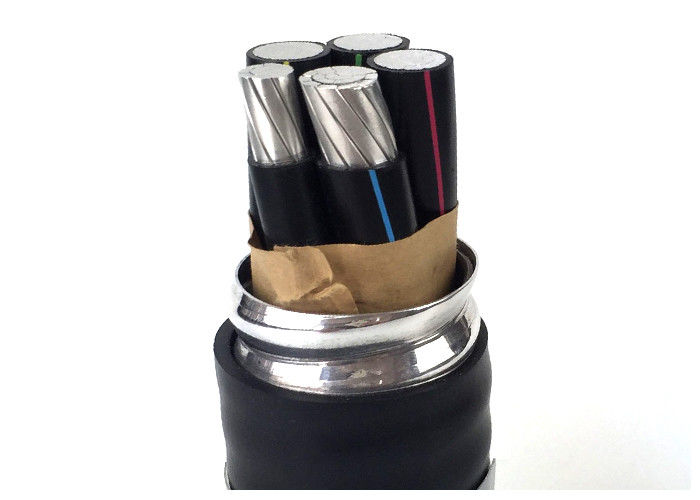

Τέσσερις πυρήνες 0,6 / 1KV εσωτερική οθόνη με χάλυβα ταινία υπόγειο PVC θωρακισμένο καλώδιο
Κατασκευή
Αλ/ΧΛΠΕ/ΣΤΑ/Αρματισμένο ηλεκτρικό καλώδιο από PVC
- Στρογγυλός γυμνός πυρήνας αλουμινίου με ράμματα σύμφωνα με την IEC 60228
- Εσωτερικό ημιαγωγό στρώμα
- Απομόνωση πυρήνα XLPE
- Χρωματικός κωδικός σύμφωνα με την HD 308 S2
- Εξωτερικό ημιαγωγό στρώμα
- Ημιαγωγική ταινία
- Χαλκού ταινία οθόνης
- Γεμιστήρας
- Εσωτερική κάλυψη από PVC
- Τεχνουργήματα από χαλύβδινο καλώδιο
- εξωτερική κάλυψη από PVC (κόκκινη ή μαύρη)
Κωδική ονομασία:
YJ: Μόνωση XLPE
L: Αλουμινένιο αγωγό
V: Κάλυψη από PVC
32:Ατσάλινα σύρματα θωράκισης
22:Ατσάλινη ταινία θωράκισης
72: Αλουμινένιο σύρμα θωράκισης1 πυρήνας
62: Ατσάλινη ταινία θωράκισης
ZR: Ανθεκτική στη φλόγα
Εφαρμογή
Χρησιμοποιείται για γραμμές μεταφοράς και διανομής ηλεκτρικής ενέργειας με ονομαστική τάση 35 kV και κάτω.
Υψηλής και μεσαίας τάσης καλώδιο ηλεκτρικής ενέργειας για στατική εφαρμογή στο έδαφος, μέσα και έξω από εγκαταστάσεις, εξωτερικά, σε καλώδια καλωδίων, στο νερό,σε συνθήκες όπου τα καλώδια δεν εκτίθενται σε βαρύτερες μηχανικές πιέσεις και ελαστική πίεση.
| MV ((11kv 15kv 33kv) Καλώδιο ηλεκτρικής ενέργειας |
| Πρότυπο και περιγραφή Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Αριθμός πυρήνα |
Περιοχή της διατομής του αγωγού ((mm2) |
| xlpe μόνωση |
1 πυρήνας 3 πυρήνες |
10 16 25 35 70 95 120 150 185 240 300 400 500 |
| Κύκλος Cu |
| Δικτύωση ηλεκτρικής ενέργειας με κάλυψη από PVC |
| YJV22;ατσάλινη ταινία με θωράκιση, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
| YJV32, YJV42; ατσάλινο σύρμα θωρακισμένο, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
| Αλ Κόρ |
| YJLV, NA2XSY· καλώδιο ηλεκτρικής ενέργειας με επικάλυψη από PVC |
| YJLV22;ατσάλινη ταινία με θωράκιση, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
| YJLV32, YJLV42; ατσάλινο σύρμα θωρακισμένο, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
Τύπος
Διεθνές: IEC 60502, IEC 60228
Κίνα: GB/T 12706
Άλλα πρότυπα όπως BS, DIN και ICEA κατόπιν αιτήματος
Τεχνικά δεδομένα:
Μέγιστη θερμοκρασία του αγωγού: κάτω από τη φυσιολογική (90ΟΓ), έκτακτης ανάγκης (130ΟΓ) ή βραχυκύκλωμα σε συνθήκες που δεν υπερβαίνουν τα 5 s (250°C).
Ελάχιστη θερμοκρασία περιβάλλοντος 0ΟC, μετά την εγκατάσταση και μόνο όταν το καλώδιο βρίσκεται σε σταθερή θέση
Ελάχιστη ακτίνα κάμψης: 15 x υπερβολική δόση καλωδίου για ενιαίο πυρήνα
12 x καλώδιο O.D για πολυπυρήνες
| Δοκιμαστική τάση |
6 / 10 kV |
[kV] |
21 / 5 λεπτά. |
| |
12 / 20 kV |
[kV] |
42 / 5 λεπτά. |
| |
18 / 30 kV |
[kV] |
63 / 5 λεπτά. |
| Πεδίο θερμοκρασίας |
σε κίνηση |
|
-5°C έως +70°C |
| |
σταθερό |
|
-20°C έως +70°C |
| Θερμοκρασία λειτουργίας |
βραχυκύκλωμα |
°C |
250 |
| Χρόνος βραχυκυκλώματος |
Μαξ. |
[sec] |
5 |
| Ράδιο κάμψης |
ελάχιστο. |
x διάμετρος |
15 |
| Πυροδοσία |
πρότυπο |
|
EN 60332-1-2 |
