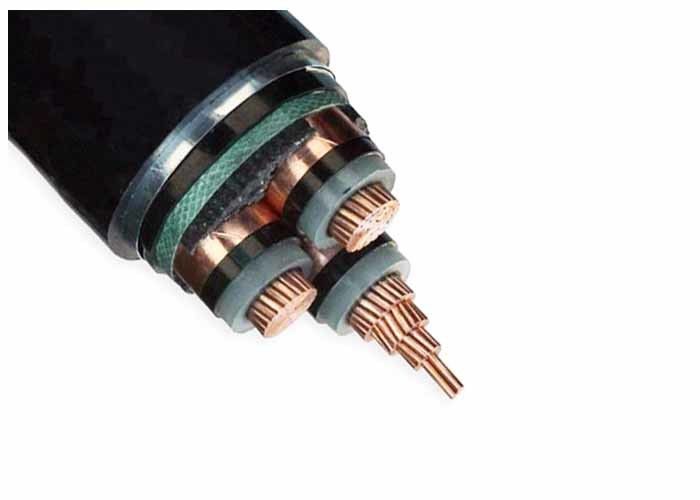

Θωρακισμένο ηλεκτρικό καλώδιο HT 36KV UG Steel Tape με την καλύτερη τιμή κατασκευαστής Κίνας
Εφαρμογή
Χρησιμοποιείται σε σταθμούς μετασχηματιστών, μπλοκ μεταγωγής, σε σταθμούς ηλεκτροπαραγωγής και βιομηχανικές εγκαταστάσεις. Καλώδιο μέσης τάσης για στατική εφαρμογή στο έδαφος, εντός και εκτός των εγκαταστάσεων, σε εξωτερικούς χώρους, σε καλωδιακά κανάλια, σε νερό, σε συνθήκες όπου τα καλώδια δεν εκτίθενται σε μεγαλύτερη μηχανική καταπόνηση και καταπόνηση εφελκυσμού.
Κατασκευή
1 . λανθάνον γυμνό χαλκό ή αλουμίνιο
2 . εσωτερικό στρώμα ημιαγώγιμου υλικού
3 . μόνωση πυρήνα από διασταυρούμενο πολυαιθυλένιο
4 . εξωτερικό στρώμα ημιαγώγιμου υλικού
5 . ημιαγώγιμη ταινία
6 . οθόνη από σύρματα χαλκού
7 . Λωρίδα πλήρωσης, νήμα ή χαρτί
8 . Μη υφαντόΤαινία περιτυλίγματος ή επιβραδυντικό φλόγας
9 . ΕξωθημένοΕσωτερικό κάλυμμα PVC
10 . Θωρακισμένη ταινία από ανοξείδωτο χάλυβα
11 . Συνολικό περίβλημα: πολυβινυλοχλωρίδιο (PVC) ή FR-PVC, PE, LSOH
YJ: Μόνωση XLPE
V : Θήκη PVC
32 : Θωράκιση από χαλύβδινο σύρμα—3 πυρήνες
22 : Θωράκιση ταινίας χάλυβα—3 πυρήνες
72 : Θωράκιση από σύρμα αλουμινίου—1 πυρήνας
62 : Θωράκιση ταινίας από ανοξείδωτο χάλυβα — 1 πυρήνας
ZR: Ανθεκτικό στη φλόγα
Πρότυπα
Διεθνές: IEC 60502-2, IEC 60228
Κίνα: GB/T 12706.2-2008
Άλλα πρότυπα όπως π.χBS, DIN και ICEA κατόπιν αιτήματος
Τεχνικά στοιχεία:
| Δοκιμαστική τάση |
6 / 10 kV |
[kV] |
21 / 5 λεπτά. |
| |
12 / 20 kV |
[kV] |
42 / 5 λεπτά. |
| |
18 / 30 kV |
[kV] |
63 / 5 λεπτά. |
| Εύρος θερμοκρασίας |
σε κίνηση |
|
-20°C έως +90°C |
| |
σταθερός |
|
-20°C έως +90°C |
| Θερμοκρασία λειτουργίας |
βραχυκύκλωμα |
°C |
250 |
| Χρόνος βραχυκυκλώματος |
μέγ. |
[δευτ.] |
5 |
| Ακτίνα κάμψης |
ελάχ. |
x διάμετρος |
15 |
| Ευφλεκτότητα |
πρότυπο |
|
EN 50265-2-1 |
*) Συσκευασία: CUT = καλώδιο σε διαφορετικά μήκη σε τύμπανο ή καρούλι, πιθανή κοπή στο απαιτούμενο μήκος
Στοιχεία καλωδίου ισχύος MV (6 έως 35 kv).
| Καλώδιο τροφοδοσίας MV(11kv 15kv 33kv). |
| Μοντέλο και περιγραφή Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5)(40.5) |
Αρ. πυρήνα |
Επιφάνεια διατομής αγωγού (mm2) |
| μόνωση xlpe |
1 πυρήνας 3 πυρήνας |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 τετραγωνικά χιλιοστά |
| Cu πυρήνα |
| YJV, N2XSY; Καλώδιο τροφοδοσίας με επένδυση PVC |
| YJV22, θωρακισμένη ταινία χάλυβα, καλώδιο τροφοδοσίας με επένδυση από PVC |
| YJV32, YJV42, θωρακισμένο σύρμα από χάλυβα, καλώδιο τροφοδοσίας με επένδυση από PVC |
| Al Core |
| YJLV, NA2XSY; Καλώδιο τροφοδοσίας με επένδυση PVC |
| YJLV22, θωρακισμένη ταινία χάλυβα, καλώδιο τροφοδοσίας με επένδυση από PVC |
| YJLV32, YJLV42, θωρακισμένο σύρμα από χάλυβα, καλώδιο τροφοδοσίας με επένδυση από PVC |
Αυτό το προϊόν μπορεί να εφαρμοστεί στη γραμμή μεταφοράς και διανομής ισχύος με ονομαστική τάση AC (U0/U) του συστήματος 3,6/6kV-26/36kV. Δρομολογείται στον αέρα (πλαίσιο καλωδιακής γέφυρας, στήριγμα εσωτερικού τοίχου και δίσκος) και χώμα (άμεσο θαμμένο, τάφρο καλωδίων, διαφορά σωλήνα κτλ.) αντίστοιχα της δομής προστασίας.
Πιστοποιητικό
ISO,CE, KEMA,IEC,RoHS, CCC,P3C και άλλα άλλα κατόπιν αιτήματος
ΣΥΣΚΕΥΑΣΙΑ ΚΑΙ ΑΠΟΣΤΟΛΗ
Όλα τα καλώδια για εξαγωγή είναι καλά συσκευασμένα και προστατευμένα από ξύλινο τύμπανο ή τύμπανο από ξύλο και χάλυβα. Το υλικό συσκευασίας εξαρτάται από το βάρος και το μέγεθος του καλωδίου. Μετά τα καλά συσκευασμένα τύμπανα καλωδίων που αποστέλλονται στο Sea Port, φορτώνονται σε εμπορευματοκιβώτιο 20 FT ή δοχείο 40 FT. Όλα τα τύμπανα καλωδίων είναι σταθερά στερεωμένα με ζώνη ασφαλείας για να διασφαλιστεί ότι δεν υπάρχει κίνηση κατά τη θαλάσσια μεταφορά. Το μέγεθος του εμπορευματοκιβωτίου επιλέγεται ανάλογα με το βάρος των συνολικών φορτωμένων εμπορευμάτων ή σύμφωνα με τις απαιτήσεις του πελάτη.
Υπηρεσίες
* Είμαστε ένας από τους μεγαλύτερους κατασκευαστές ηλεκτρικών καλωδίων και καλωδίων τροφοδοσίας στην Κίνα και έχουμε περισσότερα από 20 χρόνια εμπειρίας παραγωγής και εμπορίας.
* Δεχόμαστε ΚΑΕ. Το μέγεθος και το υλικό του καλωδίου είναι προσαρμοσμένα. Το δικό σας λογότυπο και το δικό σας σχέδιο είναι ευπρόσδεκτα. Θα παράγουμε σύμφωνα με την απαίτηση και την περιγραφή σας.
* Στείλτε μας αίτημα για περισσότερες πληροφορίες προϊόντων και θα σας δώσουμε σχόλια σε 12 ώρες.
FAQ
Ε: Πόσος χρόνος χρειάζεται για να λάβετε πίσω μια προσφορά;
Α: Οι περισσότερες προσφορές επιστρέφονται εντός 24 ωρών, ωστόσο, εάν πρόκειται για ειδική κατασκευή, μπορεί να χρειαστούν περισσότερες ημέρες.
Ε: Τι εγγυήσεις φέρουν τα προϊόντα σας;
Α: Το καλώδιο SHAN εγγυάται ότι όλα τα προϊόντα μας, τα καλώδια καλωδίων και άλλα δεν έχουν ελαττώματα. Θα πάρουμε πίσω οποιοδήποτε προϊόν δεν πληροί τη συμφωνημένη ποιότητα και από τα δύο μέρη. Οι ειδικοί όροι έχουν ως εξής:
1. Εγγυόμαστε ότι θα συμμορφωνόμαστε με τις απαιτήσεις της περιόδου εγγύησης που καθορίζεται στη σύμβαση, ότι τα Προϊόντα που παρέχονται βάσει της εντολής αγοράς Για Προμήθεια καλωδίου και καλωδίου αυτοφερόμενου δικτύου διανομής
2. Θα κατασκευαζόμαστε σύμφωνα με αυτές τις προδιαγραφές και ότι τα Προϊόντα θα είναι νέα, αχρησιμοποίητα, από τα πιο πρόσφατα ή τρέχοντα μοντέλα. Μόλις επιλεγούμε, θα προμηθεύσουμε τα Αγαθά αυστηρά σύμφωνα με τις απαιτήσεις της Σύμβασης.
3. Η εγγύηση θα παραμείνει σε ισχύ για δώδεκα (12) μήνες μετά την παράδοση των Αγαθών ή οποιουδήποτε μέρους τους κατά περίπτωση στον τελικό προορισμό που αναφέρεται στο SCC ή για δεκαοκτώ (18) μήνες μετά την ημερομηνία αποστολής από το λιμάνι ή τον τόπο φόρτωσης στη χώρα προέλευσης, όποια περίοδος λήξει νωρίτερα.
4. Κατά τη διάρκεια της περιόδου εγγύησης, ο αγοραστής μπορεί να δηλώσει απευθείας στον κατασκευαστή με γραπτή μορφή ή από τον αντιπρόσωπο εάν υπάρχει οποιοδήποτε πρόβλημα στην ποιότητα των προϊόντων. Ο κατασκευαστής θα κάνει την επισκευή ή την αντικατάσταση σε εύλογο χρόνο και θα αναλάβει όλα τα σχετικά έξοδα.
