| MOQ: | 1000,0 μέτρο/μετρητές |
| τιμή: | $0.27 - $9.83 / Meter |
| standard packaging: | ξύλινο τύμπανο ή ξύλινο τύμπανο χάλυβα |
| Supply Capacity: | 1000000 χιλιόμετρο/χιλιόμετρα ανά Μήνας |

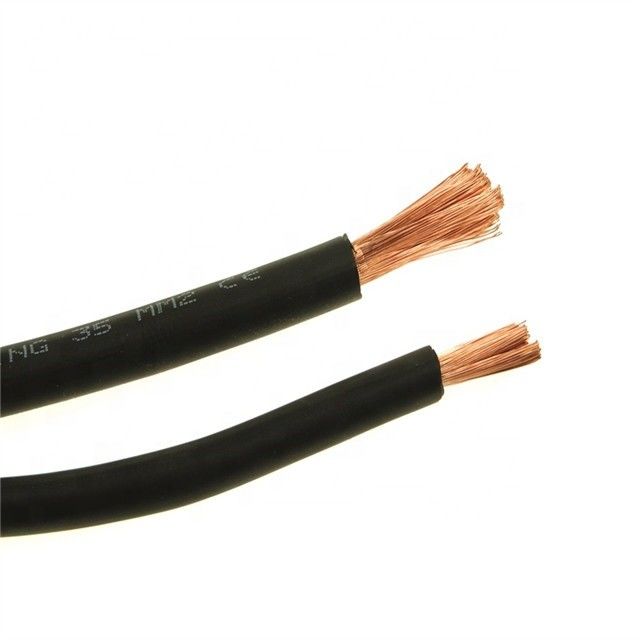

Λαστιχένιο ASTM 400mm2 εύκαμπτο καλώδιο συγκόλλησης σιλικόνης
Περιγραφή προϊόντων
Εφαρμογή
Ο αγωγός EPR χαλκού 450/750 Β μόνωσε το λαστιχένιο καλώδιο που χρησιμοποιήθηκε για τις ηλεκτρικές συσκευές, τα ηλεκτρικά εργαλεία, και τους διάφορους κινητούς ηλεκτρικούς εξοπλισμούς.
Κατασκευή
Αγωγός: Εύκαμπτο γυμνό ανοπτημένο καλώδιο χαλκού ή επικασσιτερωμένο καλώδιο χαλκού
Μόνωση: Νιτρίλιο-βουταδιένιο-PVC ή λαστιχένιο υλικό ή EPR
Θήκη: Νιτρίλιο-βουταδιένιο-PVC ή λαστιχένιο υλικό ή CSP
Επιλογή της μαύρης, πορτοκαλιάς, κόκκινης ή κίτρινης μπλε ζακέτας, ενιαίος & διπλού που μονώνονται.
ΤΕΤΡΑΓΩΝΑ μεγέθη ΚΚ (ευρωπαϊκό ύφος): 10 τετράγωνα χιλ. σε 240 τετράγωνα χιλ.
Μεγέθη AWG (βορειοαμερικανικό ύφος): 6 AWG στο Mcm 500
Ευρεία σειρά θερμοκρασίας: -55°C σε 105°C
Χαρακτηριστικό
1. Εκτιμημένη τάση U0/U δύναμη-συχνότητας: 450/750V, 300/500V και 300/300V.
2. Η μέγιστη επιτρεπόμενη λειτουργούσα θερμοκρασία του αγωγού είναι 60°C.
3. Η επιτρεπόμενη χαμηλότερη θερμοκρασία εργασίας είναι -35°C.
4. Το λαστιχένιο καλώδιο μπορεί να χρησιμοποιηθεί στις θέσεις που μολύνονται από το ορυκτέλαιο και το μαζούτ.
5. D>25mm η ελάχιστη κάμπτοντας ακτίνα είναι πάνω από 6 φορές της διαμέτρου καλωδίων.
D≤25mmThe η ελάχιστη κάμπτοντας ακτίνα είναι πάνω από 4 φορές της διαμέτρου καλωδίων. (Δ-διάμετρος του καλωδίου) 2.Characteristics
Προδιαγραφή
|
Τύπος |
Εκτιμημένος |
Διατομή |
Αριθ. |
Εφαρμογές |
|
YQ |
300/300 |
0.3-0.75 |
2-5 |
Χρησιμοποιημένος για τον ελαφριούς φορητούς ηλεκτρικούς εξοπλισμό και τα εργαλεία |
|
YZ YZW |
300/500 |
1.5-6 |
2-5 |
Χρησιμοποιημένος για το διάφορους φορητούς ηλεκτρικούς εξοπλισμό και τα εργαλεία |
|
YC |
450/750 |
1.5-120 |
2-5 |
Χρησιμοποιημένος για το διάφορο φορητό ηλεκτρικό εξοπλισμό που |
|
YH |
- |
10-185 |
1 |
Για τη συγκόλληση τόξων |
Κύρια τεχνικά στοιχεία
|
Ονομαστικό τμήμα περιοχή (mm2) |
Κανένα /diameter προσάραξη (χιλ.) |
Ονομαστική θήκη πάχος (χιλ.) |
Γενική διάμετρος (χιλ.) |
Μέγιστη αντίσταση αγωγών σε 20℃ (Ω/km) |
||
|
Ελάχιστος. |
Μέγιστο. |
Χωρίς επικασσιτερωμένο |
Με επικασσιτερωμένο |
|||
|
10 |
322/0.20 |
1.8 |
7.5 |
9.7 |
1.91 |
1.95 |
|
16 |
513/0.20 |
2.0 |
9.2 |
11.5 |
1.16 |
1.19 |
|
25 |
798/0.20 |
2.0 |
10.5 |
13.0 |
0,758 |
0,780 |
|
35 |
1121/0.20 |
2.0 |
11.5 |
14.5 |
0,536 |
0,552 |
|
50 |
1596/0.20 |
2.2 |
13.5 |
17.0 |
0,379 |
0,390 |
|
70 |
2214/0.20 |
2.4 |
15.0 |
19.5 |
0,268 |
0,276 |
|
95 |
2297/0.20 |
2.6 |
17.0 |
22.0 |
0,198 |
0,204 |
|
120 |
1702/0.30 |
2.8 |
19.0 |
24.0 |
0,161 |
0,164 |
|
150 |
2135/0.30 |
3.0 |
21.0 |
27.0 |
0,129 |
0,132 |
|
185 |
1443/0.40 |
3.2 |
22.0 |
29.0 |
0,106 |
0,108 |
|
240 |
1908/0.40 |
3.8 |
25.0 |
35.0 |
0,0801 |
0,0817 |
Πρότυπο όνομα του λαστιχένιου καλωδίου
|
Κώδικας HAR |
IEC |
Περιγραφή |
Τάση Σχέδιο |
Πυρήνες |
|
H05rr-φ |
60245IEC 53 (YZ) /YZ |
Συνηθισμένο τυλιγμένο λάστιχο σκοινί |
300/500V |
2~5 |
|
H05rn-φ |
60245 IEC 57 (YZW) /YZW |
Συνηθισμένο polychloroprene ή |
300/500V |
2~5 |
|
H07rn-φ |
60245 IEC 66 (YCW) /YC |
Βαρύ αντίτιμο polychloroprene orother |
450/750V |
3+1/3+2/4+1 |
|
H01n2-δ |
60245 IEC 81 (YH) |
Τυλιγμένο λάστιχο καλώδιο ηλεκτροδίων ηλεκτροσυγκόλλησης |
100/100V |
10-120 |
|
60245 |
polychloroprene ή άλλο αντίτιμο συνθετικός |
100/100V |
10-120 |
Συσκευασία
Συσκευάζοντας στο πλαστικό εξέλικτρο, εξέλικτρο εγγράφου, ξύλινο τύμπανο, ξύλινο τύμπανο χάλυβα ή ως απαίτηση του πελάτη.
|
|
