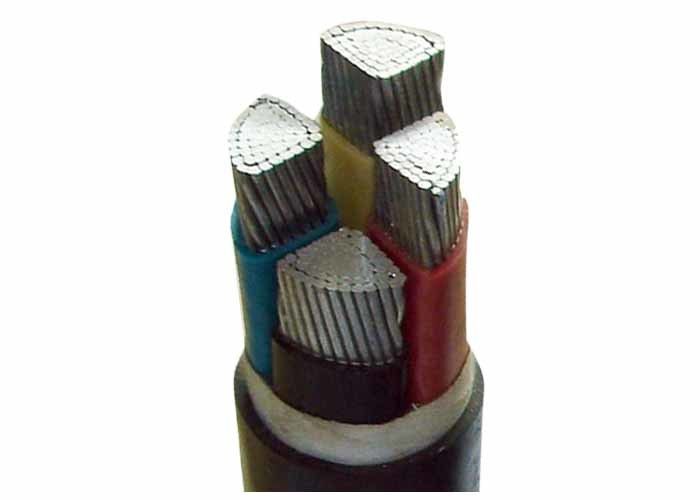

U-1000V 4 πυρήνες αλουμινίου καλώδιο ρεύματος OEM CU / XLPE / PVC για ηλεκτρική καλωδίωση
Κατασκευή
Διοδηγός: συμπαγής καλωδίωση χαλκού, Cl.2 σύμφωνα με την IEC 60228.
Μόνωση: XLPE (διασταυρωμένο πολυαιθυλένιο) με ονομαστική τιμή 90 oC
Κάλυψη: PVC ή FR-PVC τύπου ST έως IEC 60502, μαύρο 2
Ονομασία κωδικού
YJ: Μόνωση XLPE
V: Κάλυψη από PVC
ZR: Ανθεκτική στη φλόγα
Εφαρμογές
Για τοποθέτηση σε εσωτερικούς και εξωτερικούς χώρους. ικανό να αντέχει ορισμένη έλξη κατά την εγκατάσταση, αλλά όχι εξωτερικές μηχανικές δυνάμεις.
Δεν επιτρέπεται.
Προδιαγραφές
Διεθνές: IEC 60502, IEC 60228, (IEC 60332-3 μόνο για ZR-YJV)
Κίνα: GB/T 12706, (GB/T 18380-3 μόνο για ZR-YJV)
Άλλα πρότυπα όπως BS, DIN και ICEA κατόπιν αιτήματος
Τεχνικά δεδομένα
Ονομαστική τάση: 0,6 / 1 kV
Μέγιστη θερμοκρασία του αγωγού: σε συνθήκες κανονικής (90°C), έκτακτης ανάγκης (130°C) ή βραχυκυκλώματος όχι περισσότερο από 5 δευτερόλεπτα (250°C).
Ελάχιστη θερμοκρασία περιβάλλοντος 0°C, μετά την εγκατάσταση και μόνο όταν το καλώδιο βρίσκεται σε σταθερή θέση
Ελάχιστη ακτίνα κάμψης: 20 x υπερβολική δόση καλωδίου για ενιαίο πυρήνα
15 x καλώδιο O.D για πολυπυρήνες
Πιστοποιητικά
CE, RoHS, CCC, KEMA και πολλά άλλα κατόπιν αιτήματος
Τεχνική παράμετρος:
| Διατομή του αγωγού |
Μονάδα μόνωσης |
Μοντέλο |
Περίπου διάμετρος καλωδίου |
Μέγιστη αντίσταση του αγωγού σε 20 °C |
Δοκιμαστική τάση ((AC) |
| mm2 |
χμ |
χμ |
χμ |
Ωμ/km |
KV/5min |
| 4x2.5 |
0.8 |
1.8 |
12.7 |
7.41 |
3.5 |
| 4x4 |
1.0 |
1.8 |
14.9 |
4.61 |
3.5 |
| 4x6 |
1.0 |
1.8 |
16.1 |
3.08 |
3.5 |
| 4x10 |
1.0 |
1.8 |
19.2 |
1.83 |
3.5 |
| 4x16 |
1.0 |
1.8 |
21.7 |
1.15 |
3.5 |
| 4x25 |
1.2 |
1.8 |
25.9 |
0.73 |
3.5 |
| 4x35 |
1.1 |
1.8 |
28.7 |
0.524 |
3.5 |
| 4x50 |
1.4 |
1.9 |
30.4 |
0.387 |
3.5 |
| 4x70 |
1.6 |
2.1 |
33.9 |
0.268 |
3.5 |
| 4x95 |
1.6 |
2.2 |
39.7 |
0.193 |
3.5 |
| 4x120 |
1.8 |
2.4 |
44.2 |
0.153 |
3.5 |
| 4x150 |
2.0 |
2.0 |
48.7 |
0.124 |
3.5 |
| 4x185 |
2.2 |
2.7 |
53.5 |
0.0991 |
3.5 |
| 4x240 |
2.4 |
2.9 |
55.4 |
0.0754 |
3.5 |
| 4x300 |
2.6 |
3.0 |
61.0 |
0.060 |
3.5 |
| 4x400 |
2.6 |
3.2 |
70.0 |
0.0470 |
3.5 |
Συσκευή και αποστολή
Είμαστε σε θέση να ανταποκριθούμε στα αυστηρότερα χρονοδιαγράμματα παράδοσης ανά παραγγελία αγοράς.Η τήρηση της προθεσμίας είναι πάντα η κορυφαία προτεραιότητα, καθώς κάθε καθυστέρηση στην παράδοση καλωδίου μπορεί να συμβάλει στην συνολική καθυστέρηση του έργου και την υπέρβαση του κόστους.
Το καλώδιο διατίθεται σε ξύλινους τροχούς, κυματοειδή κιβώτια και κυλίνδρους.Η απαιτούμενη σήμανση πρέπει να εκτυπώνεται με υλικό ανθεκτικό στις καιρικές συνθήκες στο εξωτερικό του τύμπανου σύμφωνα με τις απαιτήσεις του πελάτη..
