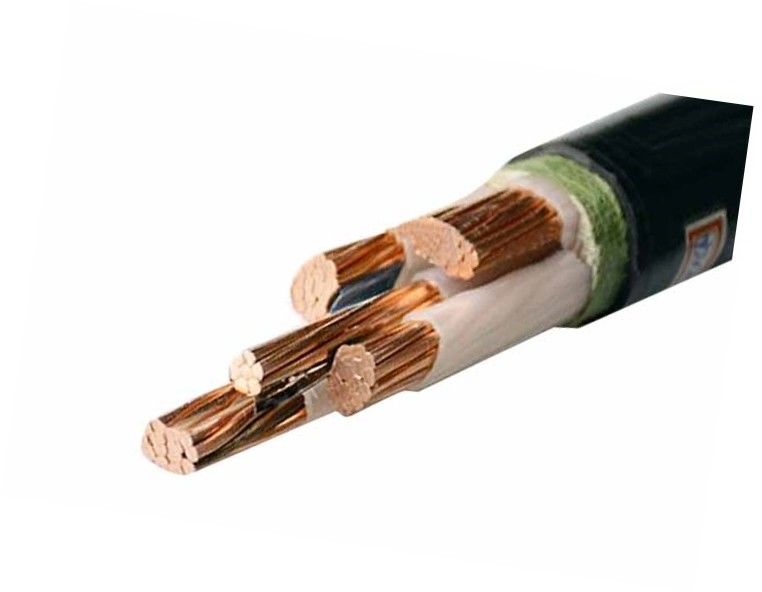

N2XH IEC60332-3 Multi-Core XLPE Καλώδιο τροφοδοσίας χωρίς αλογόνο χωρίς καπνό Κορυφαίος Κίνα Κατασκευαστής
Εφαρμογές
Για τοποθέτηση σε εσωτερικούς και εξωτερικούς χώρους. Ικανό να αντέχει κάποια πρόσφυση κατά την εγκατάσταση, αλλά όχι εξωτερικές μηχανικές δυνάμεις. Δεν επιτρέπεται η τοποθέτηση καλωδίου μονού πυρήνα σε μαγνητικούς αγωγούς.
Κατασκευή
Αγωγός: Χάλκινος αγωγός σύμφωνα με το IEC 60228
≤6mm2 στερεό (κατηγορία 1)
＞6mm2 λανθάνοντος (κατηγορία 2)
≥ 50mm2 Σχηματισμένος αγωγός προαιρετικός
Μόνωση: PVC (χλωριούχο πολυβινύλιο) βαθμολογημένο στους 75℃
Θήκη: Μαύρο ή κόκκινο αλογόνου χαμηλού καπνού μηδενικού καπνού ή προσαρμογή
Επιβραδυντικό φλόγας: Διατίθεται ως προσαρμογή
Πρότυπα:
Αγωγός: Συμπαγής χάλκινος αγωγός, Cl.2 σύμφωνα με το IEC 60228
Mica Tape
Γεμιστικό
Θήκη: LSOH, μαύρο ή άλλα χρώματα, σύμφωνα με το IEC60332,60502-1
Τεχνικά στοιχεία
| Ονομ. Διατομή αγωγού |
Πάχος μόνωσης |
Θήκη |
Περίπου |
Περίπου |
Μέγ. Αντίσταση αγωγού συνεχούς ρεύματος (20°C) |
Δοκιμαστική τάση |
Τρέχουσα βαθμολογία |
| mm2 |
mm |
Πάχος |
OD |
Βάρος |
Ω/χλμ |
AC |
| |
|
mm |
mm |
kg/km |
|
kV/5min |
Στον αέρα (Α) |
Στο έδαφος (Α) |
| 4×1,5 |
0,7 |
1.8 |
14.4 |
241 |
12.1 |
3.5 |
20 |
27 |
| 4×2,5 |
0,7 |
1.8 |
15.4 |
295 |
7.41 |
3.5 |
26 |
35 |
| 4×4 |
0,7 |
1.8 |
16.5 |
369 |
4.61 |
3.5 |
34 |
45 |
| 4×6 |
0,7 |
1.8 |
17.8 |
463 |
3.08 |
3.5 |
43 |
57 |
| 4×10 |
0,7 |
1.8 |
20.9 |
667 |
1,83 |
3.5 |
60 |
77 |
| 4×16 |
0,7 |
1.8 |
23.4 |
930 |
1.15 |
3.5 |
83 |
105 |
| 4×25 |
0,9 |
1.8 |
27.1 |
1351 |
0,727 |
3.5 |
105 |
125 |
| 4×35 |
0,9 |
1.8 |
29.5 |
1772 |
0,524 |
3.5 |
125 |
155 |
| 4×50 |
1 |
1.9 |
38.4 |
2380 |
0,387 |
3.5 |
160 |
185 |
| 4×70 |
1.1 |
2 |
43.2 |
3302 |
0,268 |
3.5 |
200 |
225 |
| 4×95 |
1.1 |
2.2 |
47.3 |
4330 |
0,193 |
3.5 |
245 |
270 |
| 4×120 |
1.2 |
2.3 |
52,5 |
5374 |
0,153 |
3.5 |
285 |
310 |
| 4×150 |
1.4 |
2.5 |
58.3 |
6655 |
0,124 |
3.5 |
325 |
345 |
| 4×185 |
1.6 |
2.7 |
64,7 |
8246 |
0,0991 |
3.5 |
375 |
390 |
| 4×240 |
1.7 |
2.9 |
73.1 |
10569 |
0,0754 |
3.5 |
440 |
450 |
Πιστοποιητικά
ISO, CE, KEMA, IEC, CCC, P3C και πολλά άλλα κατόπιν αιτήματος
Συσκευασία και αποστολή
Είμαστε σε θέση να τηρήσουμε τα πιο αυστηρά χρονοδιαγράμματα παράδοσης σύμφωνα με ανά παραγγελία αγοράς. Η τήρηση της προθεσμίας είναι πάντα η κορυφαία προτεραιότητα, καθώς οποιαδήποτε καθυστέρηση στην παράδοση του καλωδίου μπορεί να συμβάλει στη συνολική καθυστέρηση του έργου και στην υπέρβαση του κόστους.
Το καλώδιο παρέχεται σε ξύλινα καρούλια, κυματοειδές κουτιά και πηνία. Τα άκρα των καλωδίων σφραγίζονται με αυτοκόλλητη ταινία BOPP και μη υγροσκοπικά πώματα σφράγισης για προστασία των άκρων των καλωδίων από την υγρασία. Η απαιτούμενη σήμανση θα τυπωθεί με ανθεκτικό στις καιρικές συνθήκες υλικό στις εξωτερικές πλευρές του τυμπάνου σύμφωνα με τις απαιτήσεις του πελάτη.
