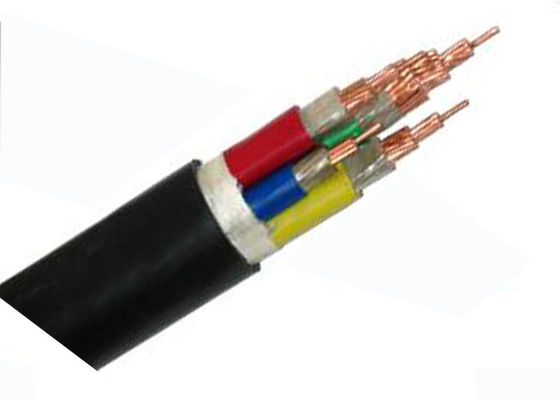

Ηλεκτρικό FRC 4 ανθεκτικό στη θερμότητα καλώδιο πυρήνων θερμοκρασία 90℃ 1.5mm - 800mm
Δομή καλωδίων
Αγωγός: Κατηγορία 1,2,5 εύκαμπτος αγωγός χαλκού
Οθόνη: Ταινία μίκας
Μόνωση: PVC Ή LSZH PO
Θήκη: PVC: (Προαιρετικός)
Εκτιμημένη τάση: 450/750V
Πρότυπα:
IEC 60502,60331 IEC 60227, IEC 60331, IEC 601034, IEC60754 GB/T 12706-91GB306.1-2001, GB/T18380.3-2001
CE, ΣΥΜΒΟΎΛΙΟ ΠΟΛΙΤΙΣΤΙΚΉΣ ΣΥΝΕΡΓΑΣΊΑΣ, KEMA
Κατασκευές
Αγωγός: Ο κυκλικός προσαραγμένος αγωγός χαλκού, προσαρμόζεται στο IEC 60228 κατηγορία 2
Μόνωση: XLPE/A
Εσωτερική κάλυψη: LSOH
Θήκη: LSOH, μαύρο
Εφαρμογές
Χρησιμοποιημένος το ψηλό κτίριο, το νοσοκομείο, το θέατρο, το σταθμό παραγωγής ηλεκτρικού ρεύματος, τη σήραγγα μετρό ή την πετροχημική βιομηχανία ή άλλη ειδική θέση που απαιτούνται για για το χαμηλό καπνό, μηδέν καθαρό και ασφαλές καλώδιο αλόγονου.
Πρότυπα
Διεθνής: IEC 60502, IEC 60227IEC60331, IEC601034
Κίνα: GB/T 12706-91GB306.1-2001, GB/T18380.3-2001
Άλλα πρότυπα όπως οι BS, το DIN και ICEA κατόπιν αιτήματος
Πιστοποιητικά
CE, RoHS, Συμβούλιο Πολιτιστικής Συνεργασίας, KEMA και περισσότερα άλλα κατά παράκληση
| Nom. Διατομή του αγωγού | Πάχος μόνωσης | Θήκη | Περ. | Περ. | Μέγιστη αντίσταση ΣΥΝΕΧΟΎΣ ΡΕΎΜΑΤΟΣ του αγωγού (20°C) | Τάση δοκιμής | Τρέχουσα εκτίμηση | |
| mm2 | χιλ. | Πάχος | O.D. | Βάρος | Ω/km | A.C | ||
| χιλ. | χιλ. | kg/km | kV/5min | Στον αέρα (Α) | Στο χώμα (Α) | |||
| 1×1.5 | 0,7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 4×1.5 | 0,7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4×2.5 | 0,7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4×4 | 0,7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4×6 | 0,7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4×10 | 0,7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4×16 | 0,7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4×25 | 0,9 | 1.8 | 27.1 | 1351 | 0,727 | 3.5 | 105 | 125 |
| 4×35 | 0,9 | 1.8 | 29.5 | 1772 | 0,524 | 3.5 | 125 | 155 |
| 4×50 | 1 | 1.9 | 38.4 | 2380 | 0,387 | 3.5 | 160 | 185 |
| 4×70 | 1.1 | 2 | 43.2 | 3302 | 0,268 | 3.5 | 200 | 225 |
| 4×95 | 1.1 | 2.2 | 47.3 | 4330 | 0,193 | 3.5 | 245 | 270 |
| 4×120 | 1.2 | 2.3 | 52.5 | 5374 | 0,153 | 3.5 | 285 | 310 |
| 4×150 | 1.4 | 2.5 | 58.3 | 6655 | 0,124 | 3.5 | 325 | 345 |
| 4×185 | 1.6 | 2.7 | 64.7 | 8246 | 0,0991 | 3.5 | 375 | 390 |
| 4×240 | 1.7 | 2.9 | 73.1 | 10569 | 0,0754 | 3.5 | 440 | 450 |
| 4×2.5+1×1.5 | 0,7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4×4+1×2.5 | 0,7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| 4×6+1×4 | 0,7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4×10+1×6 | 0,7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
| 4×16+1×10 | 0,7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| 4×25+1×16 | 0,7 | 1.8 | 29 | 1556 | 0,727 | 105 | 125 | |
| 4×35+1×16 | 0,9 | 1.9 | 31.4 | 1976 | 0,524 | 125 | 155 | |
| 4×50+1×25 | 1 | 2.1 | 36 | 2689 | 0,387 | 160 | 185 | |
| 4×70+1×35 | 1.1 | 2.2 | 41.1 | 3719 | 0,268 | 200 | 225 | |
| 4×95+1×50 | 1.1 | 2.4 | 46.3 | 4903 | 0,193 | 245 | 270 | |
| 4×120+1×70 | 1.2 | 2.5 | 51 | 6165 | 0,153 | 285 | 310 | |
| 4×150+1×70 | 1.4 | 2.7 | 55.8 | 7431 | 0,124 | 325 | 345 | |
| 4×185+1×95 | 1.6 | 2.9 | 62.1 | 9192 | 0,0991 | 375 | 390 | |
| 4×240+1×120 | 1.7 | 3.1 | 68.8 | 11860 | 0,0754 | 440 | 450 | |
Λειτουργούντα χαρακτηριστικά
1, μακροπρόθεσμη επιτρεπόμενη λειτουργούσα θερμοκρασία του αγωγού ≤70°C καλωδίων
2, υψηλότερη θερμοκρασία εργασίας του καλωδίου σε περίπτωση βραχυκυκλώματος (ο πιό μακροχρόνιος μόνιμος χρόνος δεν είναι άνω των 5s): ≤300mm2 αγωγός ≤160°C, καλώδιο conductor≤ 140°C. καλωδίων ≥300 mm2.
3, η θερμοκρασία τοποθέτησης πρέπει άνω των 0℃, επιτρεπτή κάμπτοντας ακτίνα του καλωδίου: για τον ενιαίο πυρήνα το καλώδιο, πρέπει να είναι τουλάχιστον 20 φορές από το είναι εξωτερική διάμετρος γιατί multi-core το καλώδιο, πρέπει να είναι τουλάχιστον 15 φορές από το είναι εξωτερική διάμετρος
4, με τη flame-retardant ιδιοκτησία, ZA, ZB, ZC, ZD είναι 4 τύποι
5, το προϊόν ισχύουν για τις γραμμές μετάδοσης και διανομής εναλλασσόμενου ρεύματος 50 Hz με την εκτιμημένη τάση 0.6/1KV
