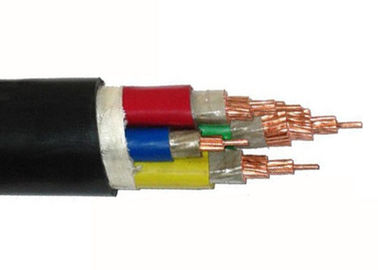

4 FRC πυρήνων πυρίμαχο καλώδιο δύναμης 600 βολτ 1000 βολτ με την οθόνη ταινιών μίκας
Εκτιμημένη τάση: 0.6/1KV
Σειρά της ονομαστικής διατομής: 1 πυρήνας: 1.5 mm2 ~ 300 πολυ πυρήνας mm2: 0,75 mm2 ~ 35 mm2
Εφαρμογή:
Αυτά τα καλώδια εγκαθίστανται για να παρέχουν τη δύναμη στην οικοδόμηση των ουσιαστικών υπηρεσιών συμπεριλαμβανομένων των συναγερμών πυρκαγιάς,
σύστημα ελέγχου ψεκαστήρων, φωτισμός έκτακτης ανάγκης και εκκένωσης και συστήματα ελέγχου καπνού,
όπως τα υψηλά κτήρια και τα διαμερίσματα ανόδου, οι αερολιμένες, τα εμπορικά κέντρα, οι κινηματογράφοι και ο δρόμος και οι σήραγγες ραγών
Πρότυπα
Διεθνής: IEC 60502, IEC 60227IEC60331, IEC601034
Κίνα: GB/T 12706-91GB306.1-2001, GB/T18380.3-2001
Άλλα πρότυπα όπως οι BS, το DIN και ICEA κατόπιν αιτήματος
Τεχνικά στοιχεία
Εκτιμημένη τάση: 0,6-KV
Μέγιστα Temp αγωγών.: κανονικός (90°C), μην βραχυκυκλώστε όχι περισσότερους από 5 s (η υψηλότερη θερμοκρασία του αγωγού όχι περισσότερο από 250°C)
Ελάχιστα περιβαλλοντικά Temp.: Το καλώδιο θα θερμαθεί προ εάν η περιβαλλοντική θερμοκρασία είναι κάτω από 0°C
Ελάχιστη κάμπτοντας ακτίνα: ενιαίο καλώδιο 20(d+D) ±5% πυρήνων
Multi-core καλώδιο 15(d+D) ±5%
Κατασκευές
Αγωγός: Κατηγορία 1/2 σαφή ανοπτημένα καλώδια χαλκού, στερεό ή προσαραγμένος, με την πληγή ταινιών μίκας
Μόνωση: Ένωση XLPE ή LSZH
Θήκη: Ένωση LSZH
Χρώμα πυρήνων: κόκκινος, μαύρος, μπλε, άσπρος για τον ενεργό πυρήνα, πράσινος/κίτρινος για το γήινο πυρήνα, το πορτοκάλι ή το κόκκινο ή το Μαύρο για τη θήκη
Μέγιστη λειτουργούσα θερμοκρασία: 100 μέτρα ανά το ρόλο ή ξύλινο τύμπανο ή σύμφωνα με την απαίτηση
Ικανότητα παραγωγής: ημέρα 20 χιλιομέτρου
MOQ: 5000 μέτρα για το μικρό μέγεθος, 1000 μέτρα για το μεγάλο μέγεθος
Πιστοποιητικά
CE, RoHS, Συμβούλιο Πολιτιστικής Συνεργασίας, KEMA και περισσότερα άλλα κατά παράκληση
Nom. Διατομή του αγωγού | Πάχος μόνωσης | Θήκη | Περ. | Περ. | Μέγιστη αντίσταση ΣΥΝΕΧΟΎΣ ΡΕΎΜΑΤΟΣ του αγωγού (20°C) | Τάση δοκιμής | Τρέχουσα εκτίμηση | |
mm2 | χιλ. | Πάχος | O.D. | Βάρος | Ω/km | A.C | ||
χιλ. | χιλ. | kg/km | kV/5min | Στον αέρα (Α) | Στο χώμα (Α) | |||
1×1.5 | 0,7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
4×1.5 | 0,7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
4×2.5 | 0,7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
4×4 | 0,7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
4×6 | 0,7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
4×10 | 0,7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
4×16 | 0,7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
4×25 | 0,9 | 1.8 | 27.1 | 1351 | 0,727 | 3.5 | 105 | 125 |
4×35 | 0,9 | 1.8 | 29.5 | 1772 | 0,524 | 3.5 | 125 | 155 |
4×50 | 1 | 1.9 | 38.4 | 2380 | 0,387 | 3.5 | 160 | 185 |
4×70 | 1.1 | 2 | 43.2 | 3302 | 0,268 | 3.5 | 200 | 225 |
4×95 | 1.1 | 2.2 | 47.3 | 4330 | 0,193 | 3.5 | 245 | 270 |
4×120 | 1.2 | 2.3 | 52.5 | 5374 | 0,153 | 3.5 | 285 | 310 |
4×150 | 1.4 | 2.5 | 58.3 | 6655 | 0,124 | 3.5 | 325 | 345 |
4×185 | 1.6 | 2.7 | 64.7 | 8246 | 0,0991 | 3.5 | 375 | 390 |
4×240 | 1.7 | 2.9 | 73.1 | 10569 | 0,0754 | 3.5 | 440 | 450 |
4×2.5+1×1.5 | 0,7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
4×4+1×2.5 | 0,7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
4×6+1×4 | 0,7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
4×10+1×6 | 0,7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
4×16+1×10 | 0,7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
4×25+1×16 | 0,7 | 1.8 | 29 | 1556 | 0,727 | 105 | 125 | |
4×35+1×16 | 0,9 | 1.9 | 31.4 | 1976 | 0,524 | 125 | 155 | |
4×50+1×25 | 1 | 2.1 | 36 | 2689 | 0,387 | 160 | 185 | |
4×70+1×35 | 1.1 | 2.2 | 41.1 | 3719 | 0,268 | 200 | 225 | |
4×95+1×50 | 1.1 | 2.4 | 46.3 | 4903 | 0,193 | 245 | 270 | |
4×120+1×70 | 1.2 | 2.5 | 51 | 6165 | 0,153 | 285 | 310 | |
4×150+1×70 | 1.4 | 2.7 | 55.8 | 7431 | 0,124 | 325 | 345 | |
4×185+1×95 | 1.6 | 2.9 | 62.1 | 9192 | 0,0991 | 375 | 390 | |
4×240+1×120 | 1.7 | 3.1 | 68.8 | 11860 | 0,0754 | 440 | 450 |
