| MOQ: | 500m |
| τιμή: | USD 0.4 To 10.5 per Meter |
| standard packaging: | Ξύλινο τύμπανο χάλυβα |
| Delivery period: | 10-15 ημέρες |
| Supply Capacity: | 5KM ανά ημέρα |
Επαγγελματικό μονωμένο EPR καλώδιο πυρήνων ελέγχου, λαστιχένιο καλώδιο τροφοδοσίας

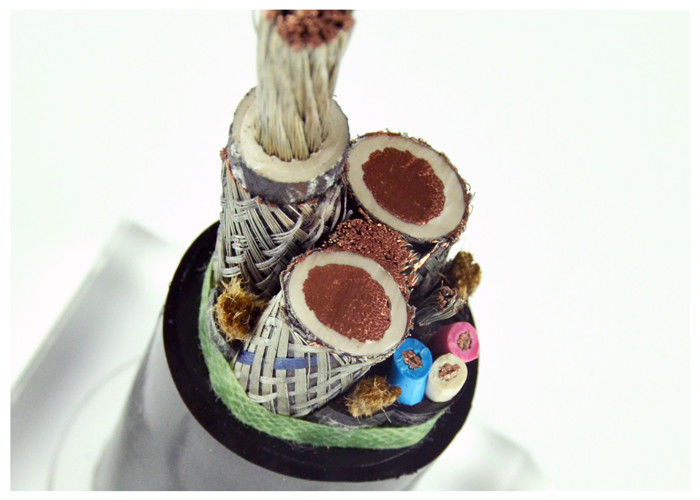

0.66/1.14KV εύκαμπτο μεταλλικό καλυμμένο εξάγοντας καλώδιο (για τον κόπτη άνθρακα)
1. Χρήση
Αυτό το λάστιχο ετύλιξε το εύκαμπτο καλώδιο που χρησιμοποιήθηκε στο ανθρακωρυχείο. Σύνδεση παροχής ηλεκτρικού ρεύματος της του άνθρακα μηχανής και των παρόμοιων εξοπλισμών.
2. Θερμοκρασία εργασίας
Η θερμοκρασία εργασίας του πυρήνα είναι 65° Γ
Η μικρότερη κάμπτοντας ακτίνα της είναι έξι φορές τα μεγέθη της διαμέτρου καλωδίων. Το κίτρινο καλώδιο θηκών δεν πρέπει να εκτεθεί στον ήλιο για πολύ.
3. Πρότυπο & εφαρμογή
Προδιαγραφές
| Τύπος | Εκτιμημένη τάση (KV) | Αριθμός πυρήνων |
Ονομαστικός σταυρός |
||
| Κύριες γραμμές | Γήινες γραμμές | Γραμμές ελέγχου | |||
|
ΜΟΥ |
0.38/0.66 | 3 | 1 | - | 4-185 |
| MYP | 0.66/1.14 | 3 | 1 | - | 10-185 |
| MYP | 1.9/3.3 | 3 | 1 | - | 16-185 |
| MYP | 3.6/6 | 3 | 1 | - | 16-185 |
| MYP | 6/10 | 3 | 1 | - | 16-185 |
| MYP | 8.7/10 | 3 | 1 | - | 16-185 |
|
MC |
0.38/0.66 | 3 | 1 | 3-7 | 16-185 |
| MCP | 0.66/1.14 | 3 | 1 | 3 | 35-185 |
| MCP | 1.9/3.3 | 3 | 1 | 3 | 35-185 |
|
MCPT |
0.66/1.14 | 3 | 1 | 3 | 16-185 |
|
MCPT |
1.9/3.3 | 3 | 1 | 3 | 16-185 |
|
MYPT |
1.9/3.3 | 3 | 3 | - | 35-185 |
|
MYPT |
3.6/6 | 3 | 3 | - | 16-185 |
|
MYPT |
6/10 | 3 | 3 | - | 16-185 |
|
MYPT |
8.7/10 | 3 | 3 | 3 | 25-185 |
|
MZ |
0.3/0.5 | 3 | 1 | 1 | 2.5-4 |
| MYQ | 0.3/0.5 | 2-12 | - | - | 1.0-6 |
Εφαρμοσμένα πρότυπα
1 για το καλώδιο καύσης μη-διάδοσης, εφαρμόστε GB12972
2 για το flame-retardant καλώδιο, εφαρμόστε MT818
3 για το ειδικό καλώδιο μεταλλείας (με τη μεγαλύτερη διατομή και την υψηλότερη τάση), εφαρμόστε
επιχειρηματικά πρότυπα.
| CorexSize | Ονομαστικό πάχος | Γενική διάμετρος (χιλ.) Mcpt-0.66/1.44 |
||||
| Φάση | Να στηρίξει | Έλεγχος | Μόνωση | Θήκη | Λ. | Max |
| 3x16 | 1x16 | 3x4 | 1.5 | 5 | 35.8 | 38.6 |
| 3x25 | 1x16 | 3x4 | 2 | 5 | 39.7 | 42.9 |
| 3x35 | 1x16 | 3x4 | 2 | 5 | 43.1 | 46.3 |
| 3x50 | 1x25 | 3x4 | 2.2 | 5.3 | 48.5 | 51.8 |
| 3x70 | 1x35 | 3x6 | 2.2 | 5.8 | 55.1 | 58.8 |
| 3x95 | 1x50 | 3x6 | 2.4 | 6.4 | 62.4 | 66.1 |
| 3x120 | 1x50 | 3x10 | 2.6 | 6.9 | 68 | 72.5 |
| 3x150 | 1x70 | 3x10 | 2.6 | 7.3 | 74.5 | 79.5 |
| 3x185 | 1x70 | 3x10 | 2.8 | 7.5 | 80.7 | 86.1 |
| Τύπος πυρήνων | Ονομαστικό μέγεθος | Ελάχιστη αντίσταση μόνωσης σε 20℃ (MΩ.km) | |
| Όχι περισσότεροι από 0.66/1.14KV | 1.9/3.3KV | ||
| Φάση Conducor ή Αγωγός Asistant |
16 | 350 | 1150 |
| 25 | 300 | 980 | |
| 35 | 260 | 850 | |
| 50 | 230 | 740 | |
| 70 | 210 | 630 | |
| 95 | 200 | 550 | |
| 120 | 200 | 510 | |
| 150 | 180 | 450 | |
| 185 | 160 | 400 | |
| Αγωγός ελέγχου | 4.6.10 | 100 | 100 |
|
|
