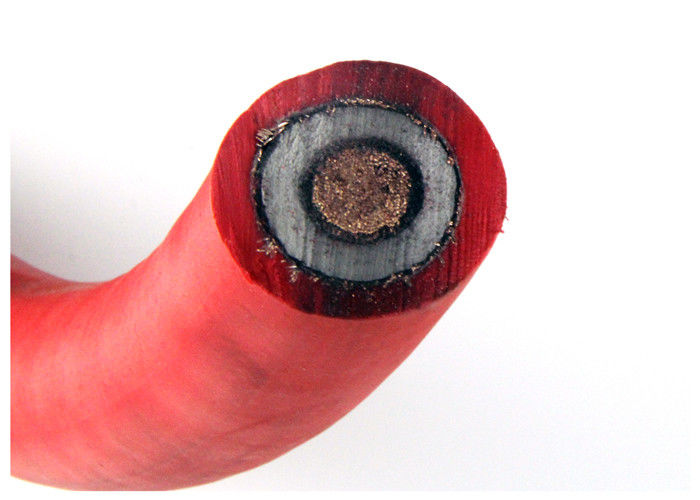

Η CBE ετύλιξε την εύκαμπτη λαστιχένια κατηγορία 5 καλωδίων τύπος αγωγών για την του άνθρακα μηχανή
0.66/1.14KV εύκαμπτο μεταλλικό καλυμμένο εξάγοντας καλώδιο (για τον κόπτη άνθρακα)
1. Χρήση
Αυτό το λάστιχο ετύλιξε το εύκαμπτο καλώδιο που χρησιμοποιήθηκε στο ανθρακωρυχείο. Σύνδεση παροχής ηλεκτρικού ρεύματος της του άνθρακα μηχανής και των παρόμοιων εξοπλισμών.
2. Θερμοκρασία εργασίας
Η θερμοκρασία εργασίας του πυρήνα είναι 65° Γ
Η μικρότερη κάμπτοντας ακτίνα της είναι έξι φορές τα μεγέθη της διαμέτρου καλωδίων. Το κίτρινο καλώδιο θηκών δεν πρέπει να εκτεθεί στον ήλιο για πολύ.
3. Πρότυπο & εφαρμογή
Μου-0.38/0.66
Λαστιχένιος-τυλιγμένος κινητός εύκαμπτος
Καλώδιο μεταλλείας
Εκτιμημένη τάση 0.38/0.66KV, σύνδεση παροχής ηλεκτρικού ρεύματος
Από την του άνθρακα μηχανή
Myp-0.66/1.14
Μεταλλική προστατευμένη, λάστιχο που τυλίγεται
Κινητό εύκαμπτο καλώδιο μεταλλείας
Εκτιμημένη τάση 0.66/1.14KV, σύνδεση παροχής ηλεκτρικού ρεύματος
Από την του άνθρακα μηχανή
MC-0.38/0.66
Λαστιχένιος-τυλιγμένο εύκαμπτο καλώδιο
Για την του άνθρακα μηχανή
Εκτιμημένη τάση 0.38/0.66KV, σύνδεση παροχής ηλεκτρικού ρεύματος
Από την του άνθρακα μηχανή και τους παρόμοιους εξοπλισμούς
Mcp-0.66/1.14
Προστατευμένος λαστιχένιος-τυλιγμένος εύκαμπτος
Καλώδιο για την του άνθρακα μηχανή
Εκτιμημένη τάση 0.66/1.14KV, σύνδεση παροχής ηλεκτρικού ρεύματος
Από την του άνθρακα μηχανή και τους παρόμοιους εξοπλισμούς
Mcptj-0.66/1.44
Μεταλλικό προστατευμένο έλεγχος λαστιχένιος-τυλιγμένο εύκαμπτο καλώδιο για το ανθρακωρυχείο
Εκτιμημένη τάση 0.66/1.14KV, σύνδεση παροχής ηλεκτρικού ρεύματος
Από την του άνθρακα μηχανή και τους παρόμοιους εξοπλισμούς
MZ-0.3/0.5
Λαστιχένιος-τυλιγμένο εύκαμπτο καλώδιο
Για το ηλεκτρικό τρυπάνι άνθρακα
Εκτιμημένη τάση 0.3/0.5KV, σύνδεση παροχής ηλεκτρικού ρεύματος
Από το ηλεκτρικό τρυπάνι άνθρακα
Προδιαγραφές
| Τύπος | Εκτιμημένη τάση (KV) | Αριθμός πυρήνων | Ονομαστικός σταυρός | ||
| Κύριες γραμμές | Γήινες γραμμές | Γραμμές ελέγχου | |||
ΜΟΥ | 0.38/0.66 | 3 | 1 | - | 4-185 |
| MYP | 0.66/1.14 | 3 | 1 | - | 10-185 |
| MYP | 1.9/3.3 | 3 | 1 | - | 16-185 |
| MYP | 3.6/6 | 3 | 1 | - | 16-185 |
| MYP | 6/10 | 3 | 1 | - | 16-185 |
| MYP | 8.7/10 | 3 | 1 | - | 16-185 |
MC | 0.38/0.66 | 3 | 1 | 3-7 | 16-185 |
| MCP | 0.66/1.14 | 3 | 1 | 3 | 35-185 |
| MCP | 1.9/3.3 | 3 | 1 | 3 | 35-185 |
MCPT | 0.66/1.14 | 3 | 1 | 3 | 16-185 |
MCPT | 1.9/3.3 | 3 | 1 | 3 | 16-185 |
MYPT | 1.9/3.3 | 3 | 3 | - | 35-185 |
MYPT | 3.6/6 | 3 | 3 | - | 16-185 |
MYPT | 6/10 | 3 | 3 | - | 16-185 |
MYPT | 8.7/10 | 3 | 3 | 3 | 25-185 |
MZ | 0.3/0.5 | 3 | 1 | 1 | 2.5-4 |
| MYQ | 0.3/0.5 | 2-12 | - | - | 1.0-6 |
Εφαρμοσμένα πρότυπα
1 για το καλώδιο καύσης μη-διάδοσης, εφαρμόστε GB12972
2 για το flame-retardant καλώδιο, εφαρμόστε MT818
3 για το ειδικό καλώδιο μεταλλείας (με τη μεγαλύτερη διατομή και την υψηλότερη τάση), εφαρμόστε
επιχειρηματικά πρότυπα.
| CorexSize | Ονομαστικό πάχος | Γενική διάμετρος (χιλ.) Mcptj-1.9/3.3 | ||||
| Φάση | Να στηρίξει | Έλεγχος | Μόνωση | Θήκη | Λ. | Max |
| 3x25 | 1x25 | 1x16 | 3 | 5.1 | 47.4 | 49.9 |
| 3x35 | 1x35 | 1x16 | 3 | 5.5 | 51.6 | 54.6 |
| 3x50 | 1x35 | 1x25 | 3 | 5.9 | 56.8 | 59.8 |
| 3x70 | 1x50 | 1x35 | 3 | 6.4 | 62.8 | 65.8 |
| 3x95 | 1x50 | 1x50 | 3 | 6.9 | 68.9 | 72.7 |
| 3x120 | 1x70 | 1x70 | 3 | 7.3 | 73.4 | 77.2 |
| 3x150 | 1x70 | 1x70 | 3 | 7.8 | 79 | 83.6 |
| 3x185 | 1x70 | 1x70 | 3 | 8 | 84.1 | 88.8 |
| Τύπος πυρήνων | Ονομαστικό μέγεθος | Ελάχιστη αντίσταση μόνωσης σε 20℃ (MΩ.km) | |
| Όχι περισσότεροι από 0.66/1.14KV | 1.9/3.3KV | ||
| Φάση Conducor ή Αγωγός Asistant | 16 | 350 | 1150 |
| 25 | 300 | 980 | |
| 35 | 260 | 850 | |
| 50 | 230 | 740 | |
| 70 | 210 | 630 | |
| 95 | 200 | 550 | |
| 120 | 200 | 510 | |
| 150 | 180 | 450 | |
| 185 | 160 | 400 | |
| Αγωγός ελέγχου | 4.6.10 | 100 | 100 |
