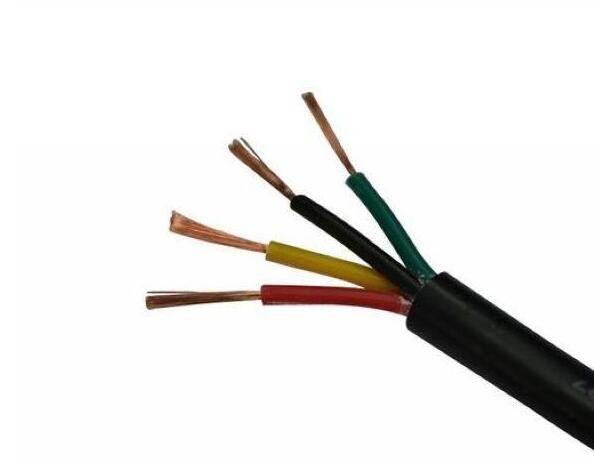

Τυλιγμένο λάστιχο καλώδιο MCDP, χαμηλός καπνός μηδενικά καλώδιο 0,38/0,66 KV αλόγονου
Το πλεονέκτημα του χαμηλού λάστιχου αλόγονου καπνού χαμηλού
Όταν μια πυρκαγιά εμφανίζεται, μπορεί να μειώσει τα τοξικά αέρια, να προστατεύσουν τις ζωές των ανθρώπων
Εφαρμοσμένα πρότυπα
1 για το καλώδιο καύσης μη-διάδοσης, εφαρμόστε GB12972
2 για το flame-retardant καλώδιο, εφαρμόστε MT818
3 για το ειδικό καλώδιο μεταλλείας (με τη μεγαλύτερη διατομή και την υψηλότερη τάση), εφαρμόστε τα επιχειρηματικά πρότυπα.
Ενημερώστε την εισαγωγή
1 η εκτιμημένη τάση των καλωδίων διαιρείται σε 6 βαθμούς, η οποία είναι 0.3/0.5kV, 0.38/.066kV, 1.9/3.3kV, 3.6/6kV, 6/10kV.
2 επιτρέπονται οι μακροπρόθεσμες θερμοκρασίες εργασίας του αγωγού καλωδίων. Για το καλώδιο του U (Μ) cpt-0.66/1.14, του U (Μ) cpjb-0.66/1.14, U (Μ) cpjr-0.66/1.14 και 1.9/3.3kV, 3.6/6kV, 6/10kV, η θερμοκρασία είναι 90℃ για άλλο, είναι 65℃.
3 ελάχιστη κάμπτοντας ακτίνα: Για το καλώδιο του U (Μ) cpjb-0.66/1.14, U (Μ) cpjr-0.66/1.14, είναι 15 φορές της διαμέτρου καλωδίων για άλλους, είναι 6 φορές των διαμέτρων καλωδίων.
4 το στηρίζοντας καλώδιο πρέπει να συνδεθεί καλά με τη γη.
5The το καλώδιο πρέπει να αποτραπεί από να εκθέσει στην ηλιοφάνεια για πολύ καιρό.
Τύπος και όνομα:
Τύπος | Περιγραφή | Εφαρμογή |
MC-0.38/0.66 | Λαστιχένιο εύκαμπτο καλώδιο για τον εκσκαφέα | Σαν σύνδεση δύναμης που χρησιμοποιείται στον εκσκαφέα |
ή παρόμοιος εξοπλισμός με την εκτιμημένη τάση 0.38/0.66kV | ||
Mcp-0.38/0.66 | Προστατευμένο, λαστιχένιος-τυλιγμένο εύκαμπτο καλώδιο για τον εκσκαφέα | Σαν σύνδεση δύναμης που χρησιμοποιείται στον εκσκαφέα |
ή παρόμοιος εξοπλισμός με την εκτιμημένη τάση 0.38/0.66kV | ||
Mcp-0.66/1.14 | Προστατευμένο, λαστιχένιο εύκαμπτο καλώδιο για τον εκσκαφέα | Σαν σύνδεση δύναμης που χρησιμοποιείται στον εκσκαφέα |
ή παρόμοιος εξοπλισμός με την εκτιμημένη τάση 0.38/0.66kV | ||
Mcpjb-0.66/1.14 | Προστατευμένος, ελεγκτικός και πλέκοντας ενισχυμένος τύπος, | Σαν σύνδεση δύναμης που χρησιμοποιείται στον εκσκαφέα |
λαστιχένιο εύκαμπτο καλώδιο για τον εκσκαφέα | ή παρόμοιος εξοπλισμός με την εκτιμημένη τάση 0.66/1.14kV, | |
μπορεί να συρθεί άμεσα | ||
Mcpjr-0.66/1.14 | Προστατευμένος, ελεγκτικός και πλέκοντας ενισχυμένος τύπος, | Σαν σύνδεση δύναμης που χρησιμοποιείται στον εκσκαφέα |
λαστιχένιο εύκαμπτο καλώδιο για τον εκσκαφέα | ή παρόμοιος εξοπλισμός με την εκτιμημένη τάση 0.66/1.14kV, | |
πρέπει να χρησιμοποιηθεί στην προστατευτική επιτροπή αλυσίδων | ||
Mcpt-0.66/1.14 | Μεταλλικό προστατευμένο λαστιχένιο εύκαμπτο καλώδιο για τον εκσκαφέα | Σαν σύνδεση δύναμης που χρησιμοποιείται στον εκσκαφέα |
ή παρόμοιος εξοπλισμός με την εκτιμημένη τάση 0.66/1.14kV | ||
Mcp-1.9/3.3 | Προστατευμένο λαστιχένιο εύκαμπτο καλώδιο για τον εκσκαφέα | Σαν σύνδεση δύναμης που χρησιμοποιείται στον εκσκαφέα |
ή παρόμοιος εξοπλισμός με την εκτιμημένη τάση 1.9/3.3kV | ||
Mcpt-1.9/3.3 | Μεταλλικό προστατευμένο λαστιχένιο εύκαμπτο καλώδιο για τον εκσκαφέα | Σαν σύνδεση δύναμης που χρησιμοποιείται στον εκσκαφέα |
ή παρόμοιος εξοπλισμός με την εκτιμημένη τάση 1.9/3.3kV | ||
Mcptj-1.9/3.3 | Μεταλλική προστατευμένη, τύπος ελέγχου, λαστιχένιο εύκαμπτο καλώδιο για | Σαν σύνδεση δύναμης που χρησιμοποιείται στον εκσκαφέα |
εκσκαφέας | ή παρόμοιος εξοπλισμός με την εκτιμημένη τάση 1.9/3.3kV | |
Μου-0.38/0.66 | Κινητό λαστιχένιο εύκαμπτο καλώδιο για τη μεταλλεία | Σαν σύνδεση δύναμης που χρησιμοποιείται στη μεταλλεία |
μηχανή με την εκτιμημένη τάση 1.9/3.3kV | ||
Myp-0.38/0.66 | Κινητό λαστιχένιο εύκαμπτο καλώδιο ασπίδων για τη μεταλλεία | Σαν σύνδεση δύναμης που χρησιμοποιείται στη μεταλλεία |
μηχανή με την εκτιμημένη τάση 0.38/0.66kV | ||
Myp-0.66/1.14 | Κινητό λαστιχένιο εύκαμπτο καλώδιο ασπίδων για τη μεταλλεία | Σαν σύνδεση δύναμης που χρησιμοποιείται στη μεταλλεία |
μηχανή με την εκτιμημένη τάση 0.66/1.14kV | ||
Mypj-3.6/6 | Έλεγχος του κινητού λαστιχένιου εύκαμπτου καλωδίου ασπίδων για τη μεταλλεία | Σαν σύνδεση δύναμης που χρησιμοποιείται στη μεταλλεία τ |
ransformer και παρόμοιος εξοπλισμός με εκτιμημένο voltage3.6/6kV | ||
Myptj-3.6/6 | Μεταλλική προστατευμένη κινητή περιουσία τύπων ελέγχου | Σαν σύνδεση δύναμης που χρησιμοποιείται στη μεταλλεία |
λαστιχένιο εύκαμπτο καλώδιο | μετασχηματιστής και παρόμοιος εξοπλισμός με εκτιμημένο voltage3.6/6kV | |
Myp-3.6/6 | Κινητό λαστιχένιο εύκαμπτο καλώδιο ασπίδων για τη μεταλλεία | Εξοπλισμός μεταλλείας με την εκτιμημένη τάση 3.6/6kV |
η ελάχιστη θερμοκρασία είμαι-20℃ περιβάλλοντος | ||
Mypt-3.6/6 | Κινητό μεταλλικό λαστιχένιο εύκαμπτο καλώδιο ασπίδων για τη μεταλλεία | Εξοπλισμός μεταλλείας με την εκτιμημένη τάση 3.6/6kV |
η ελάχιστη θερμοκρασία είμαι-20℃ περιβάλλοντος | ||
Mypd-3.6/6 | Κινητό λαστιχένιο εύκαμπτο καλώδιο ασπίδων για τη μεταλλεία | Εξοπλισμός μεταλλείας με την εκτιμημένη τάση 3.6/6kV |
η ελάχιστη θερμοκρασία είμαι-40℃ περιβάλλοντος | ||
Myptd-3.6/6 | Κινητό μεταλλικό λαστιχένιο εύκαμπτο καλώδιο ασπίδων για τη μεταλλεία | Εξοπλισμός μεταλλείας με την εκτιμημένη τάση 3.6/6kV |
η ελάχιστη θερμοκρασία είμαι-40℃ περιβάλλοντος | ||
MZ-0.3/0.5 | Καλώδιο τρυπανιών για τη μεταλλεία | Σαν σύνδεση δύναμης του τρυπανιού με εκτιμημένος |
τάση 0.3/0.5kV | ||
Mzp-0.3/0.5 | Προστατευμένο τρυπάνι καλώδιο για τη μεταλλεία | Σαν σύνδεση δύναμης του τρυπανιού με εκτιμημένος |
τάση 0.3/0.5kV | ||
Myq-0.3/0.5 | Κινητό λαστιχένιο εύκαμπτο καλώδιο ελαφρύς-τύπων για τη μεταλλεία | Ανάβοντας στο ορυχείο, ως σύνδεση δύναμης |
από τα σήματα συναρμολογήσεων και ελέγχου | ||
χρησιμοποιημένος στη μηχανή και τον εξοπλισμό μεταφορών |
CorexSize | Πάχος μόνωσης | Γενική διάμετρος | ||||
Φάση | Να στηρίξει | Έλεγχος | Φάση | Πάχος | MCDP 0.38/0.66 | |
3x16 | 1x4 | 3x2.5 | 1.6 | 4.5 | 33 | 38 |
3x25 | 1x6 | 4x2.5 | 1.8 | 5.5 | 39 | 45 |
3x35 | 1x6 | 4x4 | 1.8 | 5.5 | 42.5 | 48.3 |
3x50 | 1x10 | 4x4 | 2 | 5.5 | 47.5 | 54.5 |
3x70 | 1x16 | 4x6 | 2 | 6 | 53 | 60.5 |
3x95 | 1x25 | 4x6 | 2.2 | 6 | 59.5 | 67 |
3x120 | 1x25 | 4x6 | 2.4 | 6 | 63.5 | 72 |
3x150 | 1x35 | 4x10 | 2.4 | 6 | 68.5 | 76.5 |
3x185 | 1x35 | 4x10 | 2.6 | 6 | 74.3 | 82.5 |
