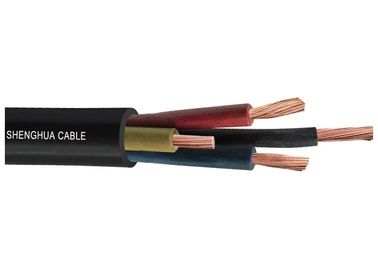

Εύκαμπτος χάλκινος αγωγός H07RN-F Καλώδιο με μόνωση CPE με επένδυση

Κατασκευή:

Αγωγός: Ευέλικτος Χάλκινος Αγωγός Κατηγορίας 5

Προσθήκη: Θήκη από καουτσούκ

Θήκη: Θήκη από καουτσούκ

Προδιαγραφές

1 Πρότυπο IEC, RN, DIN, BS, GB
2 Πιστοποίηση ISO, CCC, KEMA, CE, TUV
3 Απάντηση εντός 12 ωρών
4 Δωρεάν δείγμα
5 Απευθείας πώληση στο εργοστάσιο

Εφαρμογή

Για χρήση σε μέτρια μηχανική καταπόνηση σε ξηρούς, υγρούς και υγρούς χώρους, καθώς και σε ελεύθερο αέρα. Επίσης για σταθερή τοποθέτηση σε σοβά ή μηχανήματα. Το καλώδιο είναι ανθεκτικό στο λάδι, την υπεριώδη ακτινοβολία και το όζον.

Τεχνικά στοιχεία

Καλώδιο με επένδυση από καουτσούκ H07 RN-F σε DIN VDE 0282 part 4, HD 22.4 S4, BS 7919 ίσο με το IEC 60245-4.

Εύρος θερμοκρασίας

-30℃ έως +60℃

Επιτρεπτόςθερμοκρασία λειτουργίαςστον αγωγό +60℃

Ονομαστική τάσηU0/U 450/750 V σε περίπτωση προστατευμένης και σταθερής εγκατάστασης U0/U 600/1000 V

Μέγ. επιτρεπόμενη τάση λειτουργίας σε τριφασικό και μονοφασικό σύστημα εναλλασσόμενου ρεύματος U0/U 476/825V

Συνεχές ρεύμα-σύστημα U0/U 619/1238 V

Δοκιμαστική τάση2500 V

Μόνιμο εφελκυστικό φορτίο

μέγ. 15 N/mm2

Ελάχιστη ακτίνα κάμψης

Για σταθερή εγκατάσταση 4X καλώδιο ø

Για οδήγηση σε ρολό 7,5X καλώδιο ø

Κατά την περιέλιξη σε τύμπανα 5-7X καλώδιο ø

Δομή καλωδίου

Χάλκινο αγωγό λεπτό σύρμα, γυμνό σε DIN VDE 0295 class5, BS 6360 class5, IEC 60228 class5 και HD 383.

Μόνωση πυρήνα από καουτσούκ EI4 έως DIN VDE 0282 μέρος 1

Πάχος μόνωσης σε DIN VDE 0282 μέρος 4

Αναγνώριση πυρήνα σε DIN VDE 0293-308

Βασικά χρώματα

-έως 5 πυρήνες μονόχρωμοι

-6 και περισσότεροι πυρήνες, μαύροι με αρίθμηση

-3 και άνω, με πρασινοκίτρινο γήινο πυρήνα

-2 πυρήνες χωρίς πρασινοκίτρινο γήινο πυρήνα

Πυρήνες κολλημένοι σε στρώσεις με βέλτιστο μήκος στρώσεως

Εξωτερικό μπουφάν από καουτσούκ μαύρο, σύνθετο καουτσούκ ti DIN VDE 0282 part 1

Πάχος θήκης σε DIN VDE 0282 μέρος 4

Σκηνικά θέατρου

Ανθεκτικό σε

Καιρός

Δοκιμή

Δοκιμή σύμφωνα με το VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (ισοδύναμη μέθοδος δοκιμής DIN VDE 0472 part 804 B)

Ανθεκτικό στο όζον της μόνωσης κατά DIN VDE 0472 part 805, μέθοδος δοκιμής A ή μέρος 805 A1, μέθοδος δοκιμής C

Ανθεκτικό στο λάδι

Δοκιμή σύμφωνα με το EN 60811-2-1
