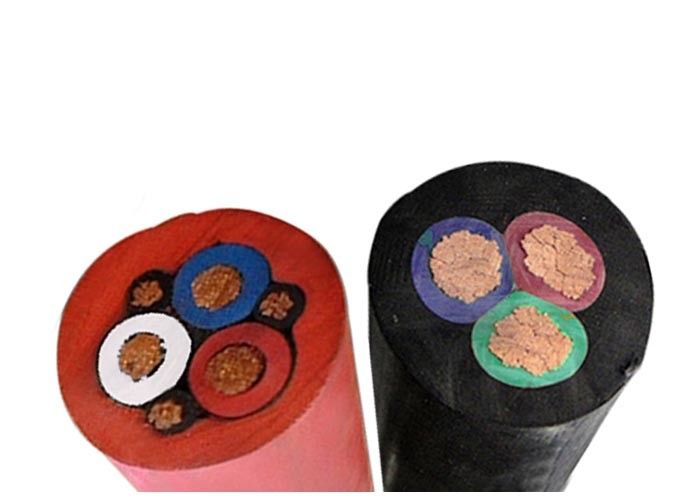

Εύκαμπτο καλώδιο αγωγού με καουτσούκ Κατηγορία 5 60245IEC66 65 μοιρών
Κατασκευή:
Αγωγός: Ευέλικτος Χάλκινος Αγωγός Κατηγορίας 5
Προσθήκη: Θήκη από καουτσούκ
Θήκη: Θήκη από καουτσούκ
Εφαρμογή:
Αυτό το εύκαμπτο καλώδιο τροφοδοσίας μπορεί να εγκατασταθεί είτε ως σταθερό είτε ως κινητό καλώδιο κάτω από αντίξοες συνθήκες όπως σε λιπαρό, όξινο ή αλκαλικό περιβάλλον
Χρώμα μόνωσης:
Μονόπυρηνος: Μαύρο,
2-Core: Καφέ & Μαύρο,
3 πυρήνες: Καφέ, Μπλε & Πράσινο/Κίτρινο
4-Core: Καφέ, Μπλε, Μαύρο & Πράσινο/Κίτρινο
5-Core: Καφέ, Μπλε, Μαύρο, Γκρι & Πράσινο/Κίτρινο
Χρώμα θήκης:
Μαύρος
Εύκαμπτο καλώδιο καλωδίου με επένδυση από καουτσούκ:
Θερμοκρασία εργασίας
Μοντέλο H07RN-F ονομαστική τάση U0/U IS 450/750V
Μοντέλο H05RN-F ονομαστική τάση U0/U IS 300/500V
Μοντέλο H05RR-F ονομαστική τάση U0/U IS 300/500V
Η μακροχρόνια επιτρεπόμενη θερμοκρασία λειτουργίας του πυρήνα του σύρματος δεν μπορεί να είναι μεγαλύτερη από 60
Χάλκινο σύρμα από καουτσούκ Συνθήκες εργασίας
1. Ονομαστική τάση: 300/500 (τύπος h05rn-f), 450/750 V (τύπος h07rn-f)
2. Η μακροχρόνια θερμοκρασία λειτουργίας του αγωγού δεν πρέπει να είναι μεγαλύτερη από 65°C
3. Τα καλώδια τύπου W έχουν ανθεκτικό στις καιρικές συνθήκες και συγκεκριμένο αδιάβροχο χαρακτήρα και είναι κατάλληλα για εξωτερική χρήση και για περιστάσεις με λιπαρή βρωμιά.
4. Τα καλώδια τύπου ZR έχουν πυρίμαχο χαρακτήρα.
Χαρακτηριστικά
1. Ονομαστική τάση ισχύος-συχνότητας U0/U: 450/750V, 300/500V και 200/200V.
2. Η μέγιστη επιτρεπόμενη θερμοκρασία λειτουργίας του αγωγού είναι 60°C.
3. Η ελάχιστη επιτρεπόμενη θερμοκρασία εργασίας είναι -35°C.
4. Τα καλώδια μπορούν να χρησιμοποιηθούν σε μέρη μολυσμένα από ορυκτέλαιο και μαζούτ.
Διατομής
Εμβαδόν mm2 |
Αριθμός διάμετρος πυρήνα |
Συνολική διάμετρος |
Μέγιστη αντίσταση DC
στους 20℃
MΩ/χλμ |
Βάρος περίπου
(kg/km) |
| ελάχ |
μέγ |
Χαλκός |
Κονσερβοποιημένος-Χαλκός |
ΥΖ |
YZW |
| 2x0,75 |
24/0.2 |
5.7 |
7.4 |
26 |
26.7 |
81,7 |
89,6 |
| 2x1 |
32/0.2 |
6.1 |
8 |
19.7 |
20 |
123 |
138 |
| 2x1,5 |
16/0,25 |
7.6 |
9.8 |
13.3 |
13.7 |
185 |
196 |
| 2x2,5 |
28/0,25 |
9 |
11.6 |
7,98 |
8.21 |
234 |
252 |
| 2x4 |
56/0,3 |
10.6 |
13.7 |
4,95 |
5.09 |
255 |
276 |
| 2x6 |
84/0,3 |
11.8 |
15.1 |
3.3 |
3.39 |
356 |
371 |
| 3x0,75 |
24/0.2 |
6.2 |
8.1 |
26 |
26.7 |
97.4 |
105 |
| 3x1 |
32/0.2 |
6.5 |
8.5 |
19.7 |
20 |
112 |
126 |
| 3x1,5 |
16/0,25 |
8 |
10.4 |
13.3 |
13.7 |
156 |
174 |
| 3x2,5 |
28/0,25 |
9.6 |
12.4 |
7,98 |
8.21 |
204 |
2019 |
| 3x4 |
56/0,3 |
11.3 |
14.5 |
4,95 |
5.09 |
285 |
302 |
| 3x6 |
84/0,3 |
12.6 |
16.1 |
3.3 |
3.39 |
398 |
423 |
| 4x0,75 |
24/0.2 |
6.8 |
8.8 |
26 |
26.7 |
117 |
125 |
| 4x1 |
32/0.2 |
7.1 |
9.3 |
19.7 |
20 |
134 |
148 |
| 4x1,5 |
16/0,25 |
9 |
11.6 |
13.3 |
13.7 |
186 |
206 |
| 4x2,5 |
28/0,25 |
10.7 |
13.8 |
7,98 |
8.21 |
255 |
270 |
| 4x4 |
56/0,3 |
12.7 |
13.8 |
4,95 |
5.09 |
356 |
374 |
| 4x6 |
84/0,3 |
14 |
17.9 |
3.3 |
3.39 |
465 |
482 |
