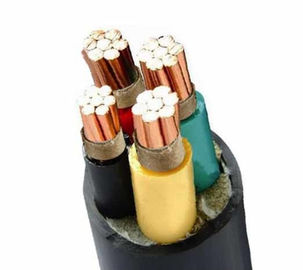

Υπόγεια 4 πυρίμαχο καλώδιο πυρήνων 1kV XLPE

αλεξίπυρο καλώδιο 1kV XLPE

Τομέας εφαρμογής

Αυτά τα καλώδια χρησιμοποιούνται για την παροχή ηλεκτρικού ρεύματος στα χαμηλής τάσης συστήματα εγκαταστάσεων και είναι κατάλληλα για την εγκατάσταση στους εσωτερικούς και υπαίθριους, αγωγούς καλωδίων, υπόγειοι, σταθμοί δύναμης και ανταλλαγής, τοπική ενεργειακή διανομή, και βιομηχανικές εγκαταστάσεις χωρίς μηχανική ζημία.

κατασκευή

1. Αγωγός

Ο αγωγός θα είναι κατηγορία 1 ή κατηγορία 2 συνηθισμένου ή ντυμένου μέταλλο ανοπτημένου χαλκού ή σαφούς αργιλίου ή κράματος αργιλίου, ή κατηγορία 5 συνηθισμένου ή ντυμένου μέταλλο χαλκού σύμφωνα με το IEC 60228

2. Μόνωση

Το υλικό και το πάχος XLPE πρέπει να καλύψουν τις απαιτήσεις του IEC 60502 ή των BS 5467, και μπορούν να εργαστούν συνεχώς σε 90°C.

3. Συνέλευση/εσωτερική κάλυψη

Η εσωτερική κάλυψη μπορεί να συμπιεστεί ή έδαφος. Για τα καλώδια με τους στρογγυλούς πυρήνες, εκτός από τα καλώδια με περισσότερους από πέντε πυρήνες, η χρήση των επικαλύπτοντας εσωτερικών καλυμμάτων επιτρέπεται μόνο όταν καλυφθεί ουσιαστικά το κενό μεταξύ των πυρήνων. Πρίν εφαρμόζει το εξωθημένο στρώμα εσωτερικής κάλυψης, επιτρέπεται για να χρησιμοποιήσει μια κατάλληλη κόλλα. Το υλικό πρέπει να είναι συμβατό με το μονώνοντας υλικό, και το υλικό που χρησιμοποιείται για το εσωτερικοί καλύπτοντας και γεμίζοντας στρώμα πρέπει να είναι κατάλληλο για τη θερμοκρασία εργασίας του καλωδίου και του συμβατού συστήματος με το μονώνοντας υλικό για τα αλόγονο-ελεύθερα καλώδια, το εσωτερικοί καλύπτοντας και γεμίζοντας στρώμα πρέπει επίσης να είναι αλόγονο-ελεύθερες ενώσεις.

4. Τεθωρακισμένο

Σύμφωνα με το IEC 60502-1, το αργίλιο/ο γαλβανισμένοι χάλυβας/το χαλύβδινο σύρμα είναι σπειρωειδώς - τυλιγμένος την εσωτερική κάλυψη, και τη διπλή ταινία αργιλίου/χάλυβα και το χαλκό/στον επικασσιτερωμένο χαλκό το καλώδιο μπορεί επίσης να κατασκευαστεί σύμφωνα με τις απαιτήσεις.
