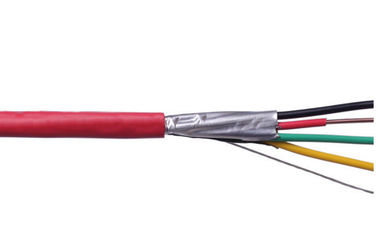

4×4mm2 πυρίμαχο καλώδιο PVC
Τομέας εφαρμογής
Αυτά τα καλώδια χρησιμοποιούνται για την παροχή ηλεκτρικού ρεύματος στα χαμηλής τάσης συστήματα εγκαταστάσεων και είναι κατάλληλα για την εγκατάσταση στους εσωτερικούς και υπαίθριους, αγωγούς καλωδίων, υπόγειοι, σταθμοί δύναμης και ανταλλαγής, τοπική ενεργειακή διανομή, και βιομηχανικές εγκαταστάσεις χωρίς μηχανική ζημία.
κατασκευή
1. Αγωγός
Ο αγωγός θα είναι κατηγορία 1 ή κατηγορία 2 συνηθισμένου ή ντυμένου μέταλλο ανοπτημένου χαλκού ή σαφούς αργιλίου ή κράματος αργιλίου, ή κατηγορία 5 συνηθισμένου ή ντυμένου μέταλλο χαλκού σύμφωνα με το IEC 60228
2. Μόνωση
Το υλικό και το πάχος XLPE πρέπει να καλύψουν τις απαιτήσεις του IEC 60502 ή των BS 5467, και μπορούν να εργαστούν συνεχώς σε 90°C.
3. Συνέλευση/εσωτερική κάλυψη
Η εσωτερική κάλυψη μπορεί να συμπιεστεί ή έδαφος. Για τα καλώδια με τους στρογγυλούς πυρήνες, εκτός από τα καλώδια με περισσότερους από πέντε πυρήνες, η χρήση των επικαλύπτοντας εσωτερικών καλυμμάτων επιτρέπεται μόνο όταν καλυφθεί ουσιαστικά το κενό μεταξύ των πυρήνων. Πρίν εφαρμόζει το εξωθημένο στρώμα εσωτερικής κάλυψης, επιτρέπεται για να χρησιμοποιήσει μια κατάλληλη κόλλα. Το υλικό πρέπει να είναι συμβατό με το μονώνοντας υλικό, και το υλικό που χρησιμοποιείται για το εσωτερικοί καλύπτοντας και γεμίζοντας στρώμα πρέπει να είναι κατάλληλο για τη θερμοκρασία εργασίας του καλωδίου και του συμβατού συστήματος με το μονώνοντας υλικό για τα αλόγονο-ελεύθερα καλώδια, το εσωτερικοί καλύπτοντας και γεμίζοντας στρώμα πρέπει επίσης να είναι αλόγονο-ελεύθερες ενώσεις.
4. Τεθωρακισμένο
Σύμφωνα με το IEC 60502-1, το αργίλιο/ο γαλβανισμένοι χάλυβας/το χαλύβδινο σύρμα είναι σπειρωειδώς - τυλιγμένος την εσωτερική κάλυψη, και τη διπλή ταινία αργιλίου/χάλυβα και το χαλκό/στον επικασσιτερωμένο χαλκό το καλώδιο μπορεί επίσης να κατασκευαστεί σύμφωνα με τις απαιτήσεις.
No.cores Χ | Μόνωση | Ονομαστικός | Εξωτερικό Ø | βάρος | Τρέχουσες εκτιμήσεις στον αέρα 30℃ | Οι τρέχουσες εκτιμήσεις έθαψαν 20℃ | μέγιστη ΣΥΝΕΧΗΣ αντίσταση σε 20℃ |
διαγώνιος-SEC. | πάχος | Θήκη | περ. | περ. | |||
πάχος | |||||||
χιλ. ² | χιλ. | χιλ. | χιλ. | κλ/χλμ | Α | Α | Ω/km |
4×4 | 1 | 1.8 | 14.9 | 339 | 30 | 38 | 4.61 |
4×6 | 1 | 1.8 | 16.1 | 436 | 38 | 48 | 3.08 |
4×10 | 1 | 1.8 | 19.3 | 669 | 53 | 66 | 1.83 |
4×16 | 1 | 1.8 | 21.8 | 953 | 70 | 86 | 1.15 |
4×25 | 1.2 | 1.8 | 26 | 1374 | 94 | 112 | 0,73 |
4×35 | 1.2 | 1.8 | 28.7 | 1810 | 116 | 135 | 0,52 |
4×50 | 1.4 | 1.9 | 29.5 | 2312 | 139 | 161 | 0,39 |
4×70 | 1.4 | 2.1 | 33 | 3105 | 177 | 202 | 0,27 |
4×95 | 1.6 | 2.2 | 38.1 | 4179 | 217 | 240 | 0,19 |
4×120 | 1.6 | 2.4 | 41.1 | 5185 | 254 | 274 | 0,15 |
4×150 | 1.8 | 2.5 | 45.8 | 6414 | 294 | 309 | 0,12 |
4×185 | 2 | 2.7 | 50.5 | 7901 | 337 | 346 | 0,1 |
4×240 | 2.2 | 2.9 | 55.7 | 10249 | 401 | 403 | 0,08 |
4×300 | 2.4 | 3.1 | 63.4 | 13365 | 470 | 459 | 0,06 |
Υπάρχουν 3 βαθμοί πυροπροστασίας για να επιλέξουν από
Βαθμολογήστε το Α είναι η υψηλότερη φλόγα - βαθμός καθυστερούντω. Δηλαδή το μονώνοντας υλικό που χρησιμοποιούνται στο καλώδιο, το σχοινί πλήρωσης, η στερεώνοντας (εσωτερικό μαξιλάρι) ταινία/το στρώμα και το υλικό θηκών είναι όλη η φλόγα - υλικά καθυστερούντω.
Εκτός από τη μόνωση των υλικών, όλα τα άλλα υλικά της κατηγορίας Ψ είναι φλόγα - υλικά καθυστερούντω.
Ο βαθμός Γ μόνο το υλικό θηκών είναι φλόγα - καθυστερών
Το καλώδιο NH (πυρίμαχο καλώδιο) είναι ένα καλώδιο που κατασκευάζεται με ένα στρώμα της ταινίας μίκας. Ακόμα κι αν το πλαστικό δέρμα καίγεται, το πυρίμαχο στρώμα δεν θα προκαλέσει ένα βραχυκύκλωμα. Κατά την καλωδίωση, κόψτε το πυρίμαχο στρώμα του νήματος.
Τα καλώδια LSZH, LSOH, LS0H, LSFH ή OHLS (καλώδια μηδέν-αλόγονου χαμηλός-καπνού) είναι μονωμένα ή εξωτερικά τυλιγμένα καλώδια φιαγμένα από αλόγονο-ελεύθερα υλικά χαμηλός-καπνού, τα οποία βοηθούν να μειώσουν τα τοξικά και διαβρωτικά αέρια που παράγονται κατά τη διάρκεια της διαδικασίας καύσης.
Τα καλώδια αντι-τερμιτών είναι καλώδια που γίνονται με τη μίξη των μονώνοντας υλικών ή των εξωτερικών θηκών με ορισμένα υλικά για να αποτρέψουν τους τερμίτες από το δάγκωμα των καλωδίων.
