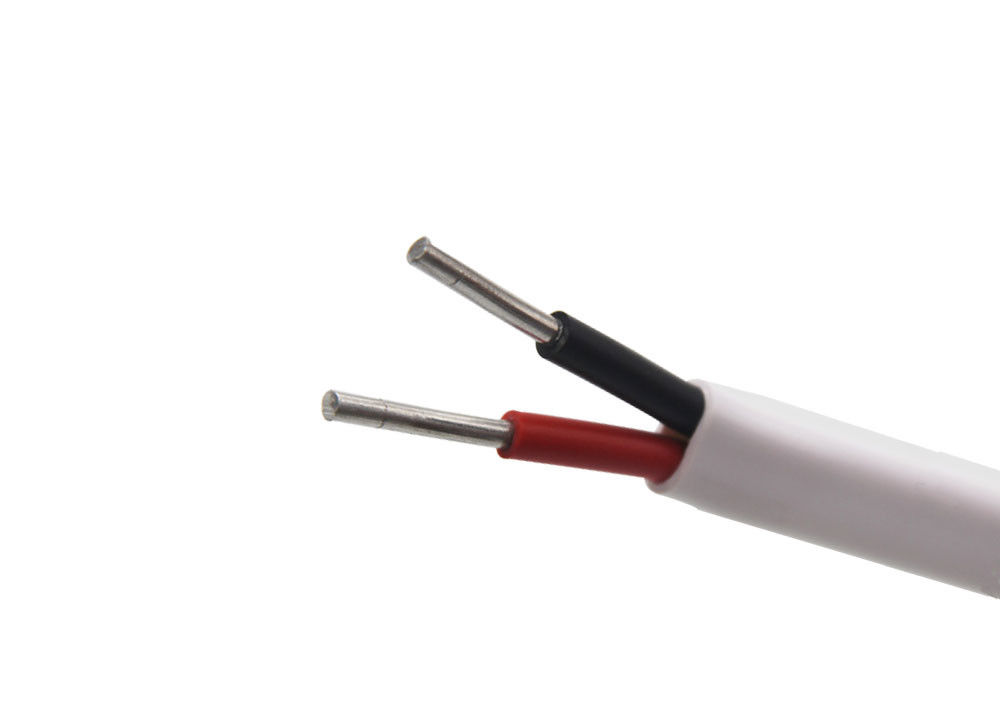

Heat Resistant Annealed 300mm2 Pvc Insulated Copper Cable

Ανθεκτικό στη θερμότητα ανοπτημένο μονωμένο PVC χάλκινο καλώδιο 300mm2

  • Υψηλό φως

    300mm2 μονωμένο PVC χάλκινο καλώδιο

    ,

    Ανοπτημένο μονωμένο PVC χάλκινο καλώδιο

    ,

    Μονωμένο PVC καλώδιο KEMA

  • Πρότυπο όνομα
    Καλώδιο μόνωσης PVC 1,5mm2 ~ 300mm2
  • Τύπος αγωγών
    $cu
  • Μέγεθος
    1.5mm2~300mm2
  • Αφαιρέστε τον πυρήνα το αριθ.
    1 έως 5
  • χρώμα μόνωσης
    Προσαρμογή
  • Χρώμα θηκών
    Κανονικά μαύρος ή κόκκινος ή προσαρμογή
  • Τόπος καταγωγής
    ΚΙΝΑ
  • Μάρκα
    HOLD-ONE
  • Πιστοποίηση
    ISO,CE,IEC,KEMA
  • Ποσότητα παραγγελίας min
    1000meter
  • Συσκευασία λεπτομέρειες
    Ξύλινο τύμπανο
  • Χρόνος παράδοσης
    Επτά ημέρες
  • Όροι πληρωμής
    L/C, T/T, D/A, D/P, Western Union, MoneyGram
  • Δυνατότητα προσφοράς
    30000 χιλιόμετρα ανά μήνα

Ανθεκτικό στη θερμότητα ανοπτημένο μονωμένο PVC χάλκινο καλώδιο 300mm2

Το PVC πυρήνων χαλκού μόνωσε το εύκαμπτο καλώδιο



Βρισκόμαστε μεταξύ των διάσημων κατασκευαστών καλωδίων PVC στην Κίνα. Τα καλώδια PVC χαμηλής τάσης και το PVC μόνωσαν τα καλώδια που παρέχουμε σχεδιαζόμαστε και κατασκευαζόμαστε από τους εμπειρογνώμονες. Τα όλα καλώδια PVC μας ανταποκρίνονται στις απαραίτητες προδιαγραφές της βιομηχανίας. Επιπλέον, μονωμένα τα PVC καλώδια αποτελούνται από τους αγωγούς αργιλίου και χαλκού, οι οποίοι συμμορφώνονται με τα διάφορα διεθνή πρότυπα. Επιπλέον, τα καλώδια PVC μας αναγνωρίζονται από τις κορυφαίες ηλεκτρικές συμβουλευτικές επιχειρήσεις.


Εφαρμογή


Τα ανοπτημένα καλώδια χαλκού με τη μόνωση PVC είναι κατάλληλα για τις οικιακές συσκευές, τα μικρά εργαλεία δύναμης, τα όργανα και τον ηλεκτρικό εξοπλισμό φωτισμού, και χρησιμοποιούνται ευρέως ως συνδετήρες για τους οδηγούς, το φωτισμό, τον ηλεκτρικό εξοπλισμό, τον εξοπλισμό οργάνων και τηλεπικοινωνιών.



Τεχνικές παράμετροι:



Διατομή Αγωγός Οθόνη αγωγών Μόνωση Οθόνη μόνωσης Μεταλλική οθόνη Εσωτερική θήκη Τεθωρακισμένο Στρώμα αριθ. οθόνης. Εξωτερική θήκη Γενική διάμετρος Χάλκινο καλώδιο Καλώδιο αργιλίου
mm2 χιλ. χιλ. χιλ. χιλ. χιλ. χιλ. χιλ.   χιλ. χιλ. kg/km kg/km
50 8.4 0,8 10.5 0,8 0,1 2.0 0,8 2 4 86 8906 7997
70 10 0,8 10.5 0,8 0,1 2.1 0,8 2 4 90 9944 8671
95 11.5 0,8 10.5 0,8 0,1 2.1 0,8 2 4 94 11112 9375
120 13 0,8 10.5 0,8 0,1 2.2 0,8 2 4 97 12253 10059
150 14.5 0,8 10.5 0,8 0,1 2.3 0,8 2 4 101 13557 10800
185 16.2 0,8 10.5 0,8 0,1 2.3 0,8 2 4 105 15059 11645
240 18.4 0,8 10.5 0,8 0,1 2.4 0,8 2 4 110 17249 12837
300 20.5 0,8 10.5 0,8 0,1 2.5 0,8 2 5 115 19603 14061
400 23.5 0,8 10.5 0,8 0,1 2.6 0,8 2 5 122 23151 15874
500 26.5 0,8 10.5 0,8 0,1 2.8 0,8 2 5 129 27045 17807


Λεπτομέρειες κατασκευής


αγωγός


Ο αγωγός κατασκευάζεται από ηλεκτρολυτικούς αργίλιο/χαλκό βαθμού, σύμφωνα με ΕΙΝΑΙ: 8130: κατηγορία 1 του 1984 και κατηγορία 2 πρότυπα
Μόνωση (ΕΙΝΑΙ: 5831-1984)
Τύπος Α PVC: Γενική μόνωση για τα σταθερά καλώδια εγκαταστάσεων.
Τύπος Γ PVC: Ανθεκτική στη θερμότητα μόνωση (ωρ.).


Αναγνώριση πυρήνων


Το καλώδιο πυρήνων προσδιορίζεται από τα ακόλουθα διαφορετικά χρώματα:
Ενιαίος πυρήνας: κόκκινος, κίτρινος, μπλε, μαύρος ή οποιοδήποτε χρώμα σύμφωνα με τις απαιτήσεις πελατών

Δύο πυρήνες: κόκκινο και ο Μαύρος

Τρεις πυρήνες: κόκκινο, κίτρινος και μπλε

Τρία και ένα μισό αφαιρούν τον πυρήνα: κόκκινοι, κίτρινοι, μπλε και μαύροι ουδέτεροι πυρήνες.

Πυρήνας τετραγώνων: κόκκινος, κίτρινος, μπλε και μαύρος

Καλώδιο πέντε-πυρήνων: κόκκινος, κίτρινος, μπλε, μαύρος και γκρίζος.

Έξι πυρήνες και ανωτέρω: οι δύο παρακείμενοι πυρήνες (αρίθμηση και κατεύθυνση) σε κάθε στρώμα είναι μπλε και κίτρινοι, και το υπόλοιπο είναι γκρίζο. Η ίδια ακολουθία με ανωτέρω, και η ανεξίτηλη εκτύπωση των αριθμών πυρήνων, ή όλοι οι πυρήνες του ίδιου χρώματος έχουν ένα ανεξίτηλο αριθμημένο χρώμα αντίθεσης σε κάθε πυρήνα. Άλλα χρώματα που συμφωνούνται με τους αγοραστές και τους κατασκευαστές, με τους ψηφιακούς κώδικες.



σχεδιάγραμμα


Σύμφωνα με το ανωτέρω χρώμα σχεδίου, συσσωρεύστε τα καλώδια πυρήνων με τα κατάλληλα δεξιά καλώδια.


Εσωτερική θήκη


Σύμφωνα με τη συμφωνία μεταξύ του προμηθευτή και του αγοραστή για να χρησιμοποιήσει τα θερμοπλαστικά υλικά, ο τοποθετημένος σε στρώματα πυρήνας παρέχεται από το τύλιγμα ή την εξώθηση. Το υλικό χρησιμοποιούμενο πρέπει να είναι συμβατό με την εκτίμηση θερμοκρασίας του καλωδίου PVC.


Τεθωρακισμένο


Το τεθωρακισμένο παρέχεται στην εσωτερική θήκη για να αποτρέψει τη μηχανική ζημία. Το τεθωρακισμένο χρησιμοποιεί συνήθως τη γαλβανισμένη ζώνη χαλύβδινων συρμάτων ή χάλυβα. Το τεθωρακισμένο πρέπει να είναι κατάλληλα αριστερόχειρας στην εσωτερική θήκη. Η ελάχιστη κάλυψη του τεθωρακισμένου πρέπει να είναι 90%. Στα καλώδια ενιαίος-πυρήνων που χρησιμοποιούνται στα συστήματα εναλλασσόμενου ρεύματος, τα non-magnetic σκληρά καλώδια αργιλίου πρέπει να χρησιμοποιηθούν για. Εάν η διάμετρος της εσωτερικής θήκης δεν υπερβαίνει 13 χιλ. (μεγαλύτερα από 13 χιλ.), το στρογγυλό χαλύβδινο σύρμα χρησιμοποιείται. Επίπεδο τεθωρακισμένο ταινιών χάλυβα χρήσης. Τα διαφορετικά μεγέθη των στρογγυλών καλωδίων μπορούν επίσης να παρασχεθούν σύμφωνα με τις συγκεκριμένες απαιτήσεις.


Σακάκι PVC


Η εξωτερική θήκη πρέπει να τυλιχτεί στην εσωτερική θήκη ή τους συσσωρευμένους πυρήνες. Εάν μια εξωτερική θήκη παρέχεται στον τοποθετημένο σε στρώματα πυρήνα, το μέσο πάχος της εξωτερικής θήκης πρέπει να είναι το ποσό του ονομαστικού πάχους της εξωτερικής θήκης και το ελάχιστο πάχος της εσωτερικής θήκης που διευκρινίζεται μέσα ΕΙΝΑΙ: 1554 (μέρος-1) - 1988 η θήκη που διευκρινίζεται στα πρότυπα.
