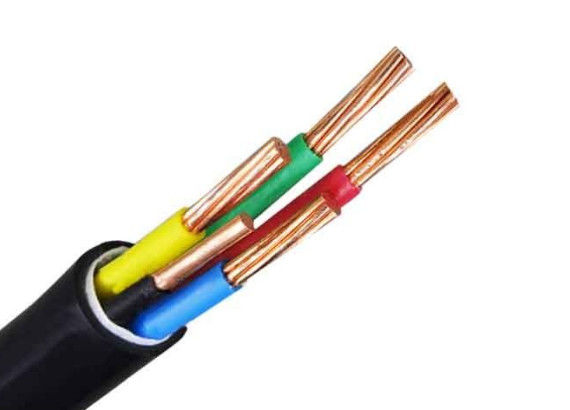

wear-resistant μονωμένο PVC καλώδιο 1.5mm2 2.5mm2
Εκτιμημένη τάση:
0.6 / 1kv
Αριθμός πυρήνων:
1 πυρήνας, 2 πυρήνες, 3 πυρήνες, 3 + 1 πυρήνες, 3 + 2 πυρήνες, 4 πυρήνες, 4 + 1 πυρήνες, 5 πυρήνες
Η εφαρμογή του PVC μόνωσε το καλώδιο τροφοδοσίας:
Μονωμένα τα PVC καλώδια είναι κατάλληλα για στις σταθερές θέσεις. Χρησιμοποιείται ευρέως στη διανομή καλωδίων και τη μετάδοση ισχύος με εκτιμημένη την εναλλασσόμενο ρεύμα τάση μέχρι 1KV.
Η απόδοση υπηρεσιών του PVC μόνωσε το καλώδιο τροφοδοσίας:
1) Εκτιμημένη τάση: 0,6/1KV
2) Μακροπρόθεσμη θερμοκρασία εργασίας: μη υψηλότερος από 70℃
3) Κατά τοποθέτηση των καλωδίων, περιβαλλοντική τη θερμοκρασία δεν πρέπει να είναι χαμηλότερη από 0°C
4) Ελάχιστη κάμπτοντας ακτίνα:
Συνολική διάμετρος ≤25mm, κάμπτοντας ακτίνα ≥4D καλωδίων
Κάμψη radius≥6D, συνολικό καλώδιο diameter> 25mm
Τεχνικές παράμετροι:
Διατομή | Αγωγός | Οθόνη αγωγών | Μόνωση | Οθόνη μόνωσης | Μεταλλική οθόνη | Εσωτερική θήκη | Τεθωρακισμένο | Στρώμα αριθ. οθόνης. | Εξωτερική θήκη | Γενική διάμετρος | Χάλκινο καλώδιο | Καλώδιο αργιλίου |
mm2 | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | kg/km | kg/km | |
50 | 8.4 | 0,8 | 10.5 | 0,8 | 0,1 | 2.0 | 0,8 | 2 | 4 | 86 | 8906 | 7997 |
70 | 10 | 0,8 | 10.5 | 0,8 | 0,1 | 2.1 | 0,8 | 2 | 4 | 90 | 9944 | 8671 |
95 | 11.5 | 0,8 | 10.5 | 0,8 | 0,1 | 2.1 | 0,8 | 2 | 4 | 94 | 11112 | 9375 |
120 | 13 | 0,8 | 10.5 | 0,8 | 0,1 | 2.2 | 0,8 | 2 | 4 | 97 | 12253 | 10059 |
150 | 14.5 | 0,8 | 10.5 | 0,8 | 0,1 | 2.3 | 0,8 | 2 | 4 | 101 | 13557 | 10800 |
185 | 16.2 | 0,8 | 10.5 | 0,8 | 0,1 | 2.3 | 0,8 | 2 | 4 | 105 | 15059 | 11645 |
240 | 18.4 | 0,8 | 10.5 | 0,8 | 0,1 | 2.4 | 0,8 | 2 | 4 | 110 | 17249 | 12837 |
300 | 20.5 | 0,8 | 10.5 | 0,8 | 0,1 | 2.5 | 0,8 | 2 | 5 | 115 | 19603 | 14061 |
400 | 23.5 | 0,8 | 10.5 | 0,8 | 0,1 | 2.6 | 0,8 | 2 | 5 | 122 | 23151 | 15874 |
500 | 26.5 | 0,8 | 10.5 | 0,8 | 0,1 | 2.8 | 0,8 | 2 | 5 | 129 | 27045 | 17807 |
Ο κύριος σκοπός
Τα διασυνδεμένα καλώδια πολυαιθυλενίου (XLPE) έχουν τις άριστες ηλεκτρικές και σωματικές ιδιότητες και είναι τα καλύτερα καλώδια για τις γραμμές μετάδοσης και διανομής. Τα πλεονεκτήματα αυτών των καλωδίων είναι απλοί δομή και ελαφριά εκτός από την άριστη ηλεκτρική, θερμική, μηχανική και χημική αντίσταση, έχουν επίσης την ευκολία της εφαρμογής. Μπορεί επίσης να τοποθετηθεί κατά μήκος της διαδρομής χωρίς περιορισμό από τις διαφορές ύψους.
