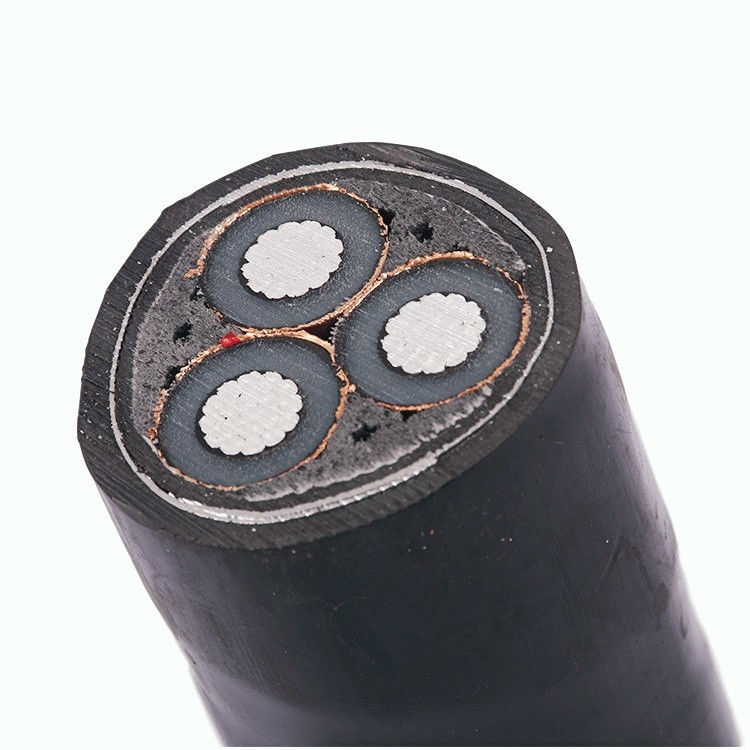

Μέσο καλώδιο τροφοδοσίας τάσης καλωδίου τροφοδοσίας PVC
Το PVC μόνωσε την εφαρμογή καλωδίων:
Χρησιμοποιημένος στη μετάδοση δύναμης και τα συστήματα διανομής 35kV και κατωτέρω.
Γενικά χρησιμοποιημένος στη ηλεκτρική δύναμη, την κατασκευή, τη μεταλλεία, τη μεταλλουργία, το πετροχημικό και άλλους τομείς
Εντελώς αντικαταστήστε τα oil-impregnated χαρτί-μονωμένα καλώδια τροφοδοσίας και εκτελέστε τις μερικές επικοινωνίες αντικατάστασης
Μονωμένο PVC καλώδιο τροφοδοσίας
Το μονωμένο καλώδιο διασυνδεμένου πολυαιθυλενίου/πολυβινυλικού χλωριδίου καλύπτει τη σειρά προϊόντων καλωδίων, και η θερμοκρασία εργασίας της είναι
Ποικίλλει σύμφωνα με το υλικό μόνωσης, κυρίως 70 βαθμοί και 90 βαθμοί θερμοκρασίας.
Σύμφωνα με τον τύπο αγωγών, του PVC συμπεριλαμβανομένου του στερεού αγωγού/XLPE μόνωσε τα καλώδια,
Το κάθετο PVC/μονωμένα τα XLPE καλώδια, PVC/XLPE μόνωσε τα καλώδια των διαφορετικών χρωμάτων.
Σύμφωνα με τη μορφή του, περιλαμβάνει τα επίπεδα καλώδια των διαφορετικών χρωμάτων, τα στρογγυλά καλώδια, κ.λπ.
Κωδικοποιημένος σύμφωνα με τον αριθμό πυρήνων του, συμπεριλαμβανομένου του καλωδίου ενιαίος-πυρήνων, το multi-core καλώδιο και άλλα διαφορετικά χρώματα.
Τεχνικές παράμετροι:
Διατομή |
Αγωγός |
Οθόνη αγωγών |
Μόνωση |
Οθόνη μόνωσης |
Μεταλλική οθόνη |
Εσωτερική θήκη |
Τεθωρακισμένο |
Στρώμα αριθ. οθόνης. |
Εξωτερική θήκη |
Γενική διάμετρος |
Χάλκινο καλώδιο |
Καλώδιο αργιλίου |
mm2 |
χιλ. |
χιλ. |
χιλ. |
χιλ. |
χιλ. |
χιλ. |
χιλ. |
|
χιλ. |
χιλ. |
kg/km |
kg/km |
50 |
8.4 |
0,8 |
10.5 |
0,8 |
0,1 |
2.0 |
0,8 |
2 |
4 |
86 |
8906 |
7997 |
70 |
10 |
0,8 |
10.5 |
0,8 |
0,1 |
2.1 |
0,8 |
2 |
4 |
90 |
9944 |
8671 |
95 |
11.5 |
0,8 |
10.5 |
0,8 |
0,1 |
2.1 |
0,8 |
2 |
4 |
94 |
11112 |
9375 |
120 |
13 |
0,8 |
10.5 |
0,8 |
0,1 |
2.2 |
0,8 |
2 |
4 |
97 |
12253 |
10059 |
150 |
14.5 |
0,8 |
10.5 |
0,8 |
0,1 |
2.3 |
0,8 |
2 |
4 |
101 |
13557 |
10800 |
185 |
16.2 |
0,8 |
10.5 |
0,8 |
0,1 |
2.3 |
0,8 |
2 |
4 |
105 |
15059 |
11645 |
240 |
18.4 |
0,8 |
10.5 |
0,8 |
0,1 |
2.4 |
0,8 |
2 |
4 |
110 |
17249 |
12837 |
300 |
20.5 |
0,8 |
10.5 |
0,8 |
0,1 |
2.5 |
0,8 |
2 |
5 |
115 |
19603 |
14061 |
400 |
23.5 |
0,8 |
10.5 |
0,8 |
0,1 |
2.6 |
0,8 |
2 |
5 |
122 |
23151 |
15874 |
500 |
26.5 |
0,8 |
10.5 |
0,8 |
0,1 |
2.8 |
0,8 |
2 |
5 |
129 |
27045 |
17807 |
Λειτουργία χρήσης:
1. Εκτιμημένη τάση: Uo/U: 26/35kV, 21/35kV, 12/20 kV (24 kV), 8,7/10kV, 8,7/15kV, 6/6kV, 6/10kV.
2. Αριθμός πυρήνων: ενιαίος πυρήνας, τριπλός πυρήνας.
3. Το μέγιστο - η επιτρεπόμενη θερμοκρασία εργασίας του αγωγού για τη μακροπρόθεσμη εργασία είναι 90oC. Σε ένα κράτος βραχυκυκλώματος (η πιό μακροχρόνια διάρκεια δεν υπερβαίνει 5 δευτερόλεπτα). Η μέγιστη θερμοκρασία του αγωγού δεν υπερβαίνει 250.
4. Η ΣΥΝΕΧΗΣ αντίσταση του αγωγού καλύπτει τις απαιτήσεις GB/T3956-1997.
5. Η περιβαλλοντική θερμοκρασία δεν πρέπει να είναι χαμηλότερη από 0 κατά τον τοποθέτηση. Διαφορετικά, πρέπει να προθερμανθεί.
6. Δεν υπάρχει κανένα οριζόντιο όριο πτώσης κατά την τοποθέτηση των καλωδίων. Η κάμπτοντας ακτίνα του ευαίσθητου καλωδίου τρεις-πυρήνων δεν πρέπει να είναι λιγότερο από 12 φορές η εξωτερική διάμετρος του καλωδίου.
7. Δοκιμή τάσης συχνότητας εργασίας:
Για τα καλώδια με Uo 3.6kV ή χαμηλώστε: 2.5Uo + 2kV/5min χωρίς οπή.
Για τα καλώδια με Uo 3.6kv~18kV: 3.5Uo/5min χωρίς οπή.
Για τα καλώδια με Uo 21kV και 26 kV: 2.5Uo/30min, καμία οπή.
8. Μερική δοκιμή απαλλαγής: Η ικανότητα απαλλαγής του καλωδίου σε 1.73Uo δεν πρέπει να υπερβεί 10pC.
