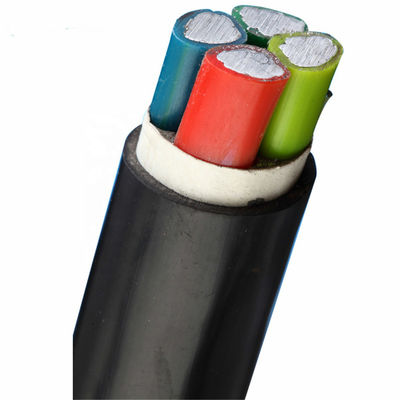

0.6/1kw μονωμένο PVC καλώδιο τροφοδοσίας σηράγγων
Μονωμένο PVC καλώδιο τροφοδοσίας
Το PVC (πολυβινυλικό χλωρίδιο) χρησιμοποιείται ευρέως για τη μόνωση, το επίστρωμα και το τύλιγμα των δομών καλωδίων. Το PVC είναι οικονομικώς αποδοτικό και έχει τις άριστες ιδιότητες γήρανσης, υπερβαίνοντας συνήθως έναν κύκλο ζωής 25 έως 30 ετών.
Επειδή το PVC είναι εύκολο να τροποποιηθεί, θεωρείται ένα από το πιό ευπροσάρμοστο θερμοπλαστική-αν και το PVC είναι εγγενώς σκληρό και σκληρό, είναι εύκολο να περαστούν plasticizers, οι σταθεροποιητές, τα λιπαντικά και τα διάφορα άλλα βοηθητικά συστατικά και τα υλικά πληρώσεως τροποποιούνται και υποβάλλονται σε επεξεργασία για να ενισχύσουν τις διάφορες ιδιότητες. Όταν χρησιμοποιείται ως θερμοπλαστικός τύπος, είναι επίσης εύκολο να επεξεργαστεί και να ανακυκλώσει.
Τα καλώδια με τη μόνωση ή τη θήκη PVC είναι φλόγα - καθυστερών, ο οποίος είναι μια σημαντική εκτίμηση για τα καλώδια στις περισσότερες εφαρμογές. Το PVC είναι ανθεκτικό σε πολλές χημικές ουσίες, συμπεριλαμβανομένων των πετρελαίων, των οξέων, και των αλκαλίων, και είναι σκληρό, ανθεκτικό, και wear-resistant. Η προσθήκη των διάφορων πρόσθετων ουσιών μπορεί να βελτιώσει τη σειρά θερμοκρασίας της (συνήθως -40 σε 105°C), καθώς επίσης και την αντίστασή της στο φως του ήλιου, να μειώσει τις εκπομπές καπνού και σκόνης και να βελτιώσει την αντίσταση ύδατος.
Σαν μονώνοντας υλικό, τα καλώδια μπορούν συνήθως μόνο να επιλέξουν μεταξύ XLPE και PVC-μεταξύ των θερμοπλαστικών και thermoset υλικών. Υπάρχει thermosetting διασυνδέσεις PVC, που διασυνδέονται συνήθως χρησιμοποιώντας την τεχνολογία δεσμών ηλεκτρονίων, αλλά υπάρχει ακριβότερος να χρησιμοποιήσει, έτσι όταν διευκρινίζονται, χρησιμοποιούνται συνήθως στις εφαρμογές υψηλός-προδιαγραφών στις βιομηχανίες όπως η υπεράσπιση και αυτοκίνητος. Το Thermosetting ή διασυνδεμένο πολυβινυλικό χλωρίδιο έχει την υψηλότερη αντίσταση θερμότητας, πιό σκληρός και η καλύτερη διηλεκτρική δύναμη, έτσι αυτό σημαίνει ότι τα λεπτύτερα στρώματα επιστρωμάτων ή μόνωσης μπορούν να εφαρμοστούν, με συνέπεια ένα μικρότερο γενικό μέγεθος καλωδίων.
Τεχνικές παράμετροι:
| Διατομή |
Αγωγός |
Οθόνη αγωγών |
Μόνωση |
Οθόνη μόνωσης |
Μεταλλική οθόνη |
Εσωτερική θήκη |
Τεθωρακισμένο |
Στρώμα αριθ. οθόνης. |
Εξωτερική θήκη |
Γενική διάμετρος |
Χάλκινο καλώδιο |
Καλώδιο αργιλίου |
| mm2 |
χιλ. |
χιλ. |
χιλ. |
χιλ. |
χιλ. |
χιλ. |
χιλ. |
|
χιλ. |
χιλ. |
kg/km |
kg/km |
| 50 |
8.4 |
0,8 |
10.5 |
0,8 |
0,1 |
2.0 |
0,8 |
2 |
4 |
86 |
8906 |
7997 |
| 70 |
10 |
0,8 |
10.5 |
0,8 |
0,1 |
2.1 |
0,8 |
2 |
4 |
90 |
9944 |
8671 |
| 95 |
11.5 |
0,8 |
10.5 |
0,8 |
0,1 |
2.1 |
0,8 |
2 |
4 |
94 |
11112 |
9375 |
| 120 |
13 |
0,8 |
10.5 |
0,8 |
0,1 |
2.2 |
0,8 |
2 |
4 |
97 |
12253 |
10059 |
| 150 |
14.5 |
0,8 |
10.5 |
0,8 |
0,1 |
2.3 |
0,8 |
2 |
4 |
101 |
13557 |
10800 |
| 185 |
16.2 |
0,8 |
10.5 |
0,8 |
0,1 |
2.3 |
0,8 |
2 |
4 |
105 |
15059 |
11645 |
| 240 |
18.4 |
0,8 |
10.5 |
0,8 |
0,1 |
2.4 |
0,8 |
2 |
4 |
110 |
17249 |
12837 |
| 300 |
20.5 |
0,8 |
10.5 |
0,8 |
0,1 |
2.5 |
0,8 |
2 |
5 |
115 |
19603 |
14061 |
| 400 |
23.5 |
0,8 |
10.5 |
0,8 |
0,1 |
2.6 |
0,8 |
2 |
5 |
122 |
23151 |
15874 |
| 500 |
26.5 |
0,8 |
10.5 |
0,8 |
0,1 |
2.8 |
0,8 |
2 |
5 |
129 |
27045 |
17807 |
Εφαρμογή
Μονωμένα τα PVC καλώδια τροφοδοσίας είναι κατάλληλα για τη μετάδοση και τα συστήματα διανομής με μια εκτιμημένη τάση 0.6/1kV. Για τη σταθερή εγκατάσταση υπαίθρια, που θάβεται άμεσα στη γούρνα καλωδίων. Τα θωρακισμένα (STA) καλώδια ταινιών χάλυβα μπορούν να αντισταθούν τις μηχανικές δυνάμεις, αλλά δεν μπορούν να αντισταθούν τις μεγάλες εκτατές δυνάμεις. Τα θωρακισμένα (SWA) καλώδια χάλυβα μπορούν να αντισταθούν τις μηχανικές και εκτατές δυνάμεις.
