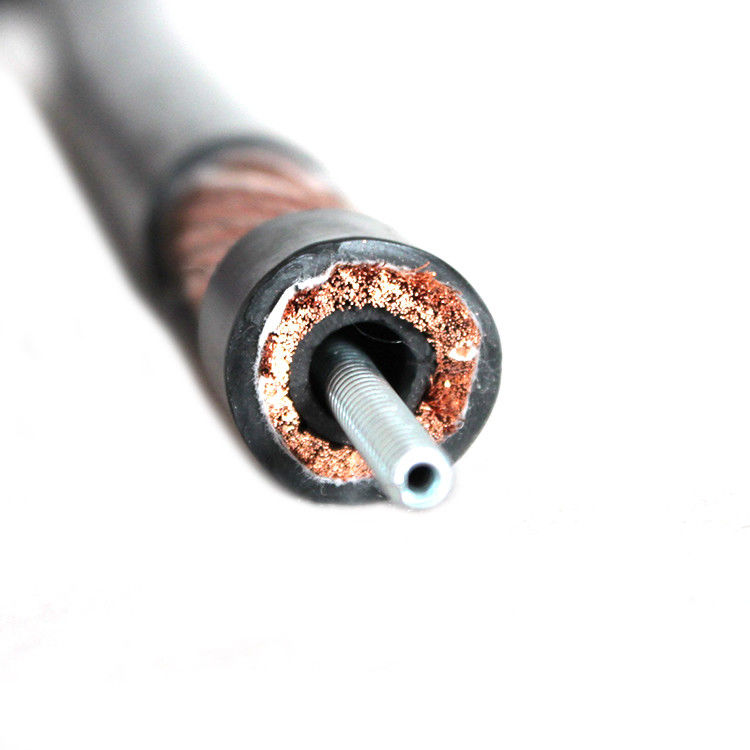

Διπλό καλώδιο συγκόλλησης φανών συγκόλλησης του CO2 χαμηλής τάσης μόνωσης
ΟΝΟΜΑ | ΠΡΟΤΥΠΟ | ΧΡΗΣΗ | ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ ΓΝΏΡΙΣΜΑ |
Ελαφρύ λαστιχένιο καλώδιο | YQ, YQW | Οικιακές συσκευές, μικρός ηλεκτρικός εξοπλισμός | Μαλακή, ελαφριά και καλή κάμπτοντας εκτέλεση |
YQW έχει την καιρική αντίσταση και ορισμένη αντίσταση πετρελαίου | |||
Μέσου μεγέθους λαστιχένιο καλώδιο | YZ, YZW | Βιομηχανία, που χρησιμοποιείται ευρέως στη γεωργική ηλέκτριση | YZW έχει την καιρική αντίσταση και ορισμένη αντίσταση πετρελαίου |
Βαρύ λαστιχένιο καλώδιο | YC, YCW | Χρησιμοποιημένος στα μηχανήματα λιμένων, τους προβολείς, τη μεγάλης κλίμακας άρδευση συντήρησης νερού και τους σταθμούς αποξηράνσεων, κ.λπ. | Έχει την καλή μεταβλητότητα, τις πλήρεις προδιαγραφές σειράς, τη καλή απόδοση και τη σταθερότητα |
YCW έχει την καιρική αντίσταση και ορισμένη αντίσταση πετρελαίου | |||
Αδιάβροχο λαστιχένιο καλώδιο | JHS, JHSB | Μηχανή κατάδυσης | Η καλή κάμπτοντας εκτέλεση, μπορεί να αντισταθεί τη συχνή μετακίνηση |
Λαστιχένιο καλώδιο μηχανών συγκόλλησης | YH, YHF | Ηλεκτρική μηχανή συγκόλλησης | / |
/ | YHD | Επικασσιτερωμένο καλώδιο τροφοδοσίας για τη χρήση τομέων | / |
Πρότυπα καλωδίων συγκόλλησης: IEC 60245 | ||||||
Ονομαστική περιοχή τμημάτων | Κανένα /diameter της προσάραξης | Ονομαστικό πάχος θηκών (χιλ.) | Γενική διάμετρος | Μέγιστη αντίσταση αγωγών σε 20℃ | ||
(mm2) | (χιλ.) | (χιλ.) | (Ω/km) | |||
Ελάχιστος. | Μέγιστο. | Χωρίς επικασσιτερωμένο | Με επικασσιτερωμένο | |||
10 | 322/0.20 | 1.8 | 7.5 | 9.7 | 1.91 | 1.95 |
16 | 513/0.20 | 2 | 9.2 | 11.5 | 1.16 | 1.19 |
25 | 798/0.20 | 2 | 10.5 | 13 | 0,758 | 0,78 |
35 | 1121/0.20 | 2 | 11.5 | 14.5 | 0,536 | 0,552 |
50 | 1596/0.20 | 2.2 | 13.5 | 17 | 0,379 | 0,39 |
70 | 2214/0.20 | 2.4 | 15 | 19.5 | 0,268 | 0,276 |
95 | 2297/0.20 | 2.6 | 17 | 22 | 0,198 | 0,204 |
120 | 1702/0.30 | 2.8 | 19 | 24 | 0,161 | 0,164 |
150 | 2135/0.30 | 3 | 21 | 27 | 0,129 | 0,132 |
185 | 1443/0.40 | 3.2 | 22 | 29 | 0,106 | 0,108 |
240 | 1908/0.40 | 3.8 | 25 | 35 | 0,0801 | 0,0817 |
