Low Smoke BTTZ Series Flexible Mineral Insulated Cable

Χαμηλό εύκαμπτο μονωμένο μετάλλευμα καλώδιο σειράς καπνού BTTZ

  • Υψηλό φως

    Εύκαμπτο μονωμένο μετάλλευμα καλώδιο

    ,

    Χαμηλό μονωμένο μετάλλευμα καλώδιο καπνού

    ,

    Μονωμένο μετάλλευμα καλώδιο σειράς BTTZ

  • Όνομα προϊόντων
    Μονωμένο μετάλλευμα καλώδιο
  • Υλικό μόνωσης
    PVC
  • Υλικό αγωγών
    Χαλκός
  • εξωτερικό σακάκι
    Καθαρό & ομαλό PVC
  • Τύπος
    Μονωμένος
  • Αριθμός αγωγών
    Πολλαπλή
  • Μάρκα
    HOLD-ONE
  • Ποσότητα παραγγελίας min
    100m
  • Συσκευασία λεπτομέρειες
    Ξύλινο τύμπανο
  • Χρόνος παράδοσης
    7 ημέρες μετά από τη λαμβανόμενη κατάθεση
  • Όροι πληρωμής
    L/C, T/T

Χαμηλό εύκαμπτο μονωμένο μετάλλευμα καλώδιο σειράς καπνού BTTZ

Χαμηλό εύκαμπτο μονωμένο μετάλλευμα καλώδιο σειράς καπνού BTTZ

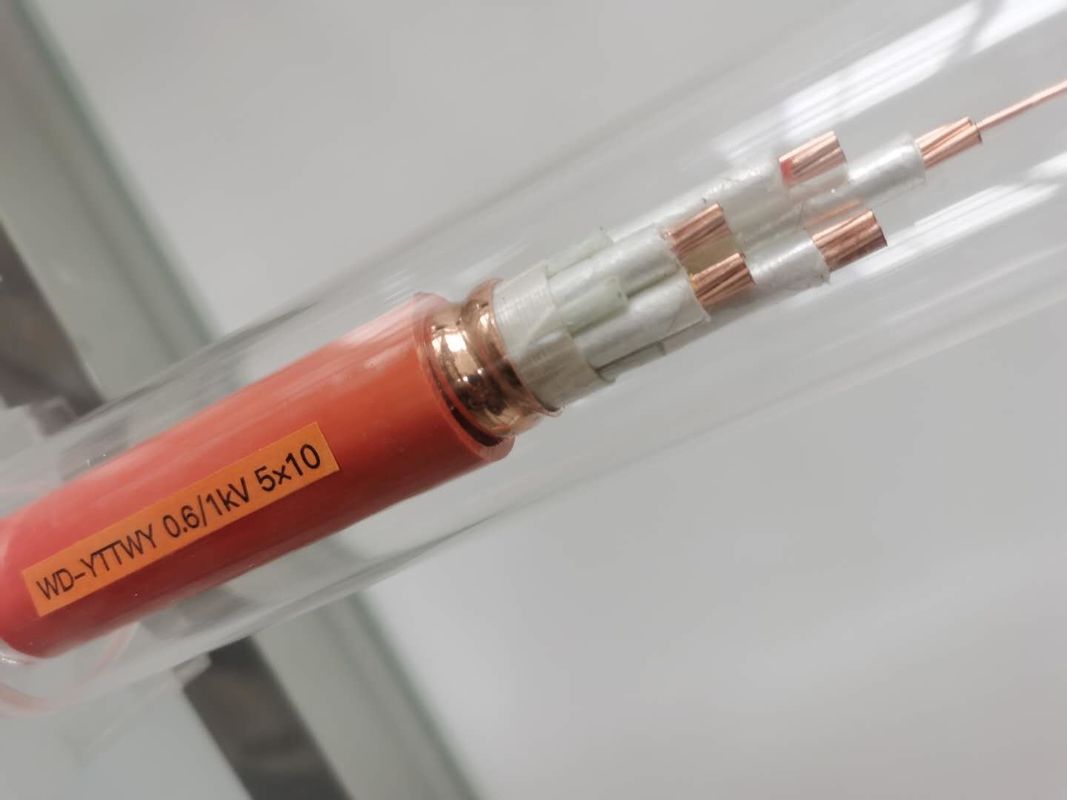

Δομή του εύκαμπτου αλεξίπυρου καλωδίου


1. Αγωγός καλωδίων: αποτελείται από τα προσαραγμένα καλώδια χαλκού, με την ευνοϊκή κάμψης ιδιοκτησία
2. Στρώμα μόνωσης: υιοθετεί τα υψηλής θερμοκρασίας ανθεκτικά ανόργανα μονώνοντας υλικά
3. Θήκη χαλκού: υλικά χαλκού, μέσω της ειδικής κατεργασίας, με την ευνοϊκή κάμψης ιδιοκτησία. χρησιμοποιημένος ως καλώδιο PE.
4. Εξωτερική θήκη: αποτελείται από τα πλαστικά υλικά της μη-τοξικότητας χαμηλός-καπνού, με την ευνοϊκή προστασία διάβρωσης.





Ονομαστικός
Σταυρός
τμήμα
Εξωτερικός
Διάμετρος
περ.
Βάρος του καλωδίου περ. Πτώση τάσης Μίνι
κάμψη
ακτίνα
Ενιαία φάση Τριφασικός
mm2 χιλ. kg/km V/A.km V/A.km χιλ.
3 X 1,5 10.7 273.3 30.8 26.7 160.5
3 X 2,5 11.6 319.4 18.9 16.4 174.0
3 X 4 12.5 398.3 11.8 10.2 187.5
3 X 6 13.7 479.9 7.9 6.81 205.5
3 X 10 17.3 636.1 4.7 4.05 259.5
3 X 16 19.5 846.8 2.94 2.55 292.5
X.25 3 22.3 1,192.9 1.87 1.62 334.5
3 X 35 25.2 1,518.8 1.35 1.17 378.0
3 X 50 28.6 1,950.5 1.01 0,87 429.0
3 X 70 32.7 2,629.9 0,71 0,61 490.5
3 X 95 37.1 3,588.8 0,52 0,454 556.5
3 X 120 40.9 4,379.3 0,43 0,371 613.5
3 X 150 45.5 5,284.9 0,36 0,313 682.5


Σύμφωνα με τα εθνικά πρότυπα, το πυρίμαχα καλώδιο και το καλώδιο: χαρακτηριστική δοκιμή μεθόδου δοκιμής πυρκαγιάς, σύμφωνα με GB12666. 6 ταξινομήστε το Α, το έγκαυμα στην πυρκαγιά με τη θερμοκρασία 950℃ φλογών εφαρμόζει την τάση 750V μεταξύ της φάσης και της φάσης και μεταξύ της φάσης και της εξωτερικής θήκης που πρέπει να είναι σε θέση για να αντισταθεί για 90min χωρίς διακοπή.
Η κατηγορία Ψ, κουλούρι στην πυρκαγιά με τη θερμοκρασία 750-800 ° Γ φλογών, εφαρμόζει την τάση 750V μεταξύ της φάσης και της φάσης και μεταξύ της φάσης και της θήκης πρέπει να είναι σε θέση να αντισταθεί για 90 λ. χωρίς διακοπή.

Σύμφωνα με το BS6378, το εύκαμπτο αλεξίπυρο καλώδιο ικανοποιεί τις ακόλουθες απαιτήσεις:
Κατηγορία Α 650 ℃ 3h
Κατηγορία Ψ 750 ℃ 3h
Κατηγορία Γ 950 ℃ 3h
Κατηγορία S 950 ℃ 20min

Εκτιμημένη τάση: 0.6/1kV
Εκτιμημένη τάση εργασίας: ελαφρύ φορτίο 500V, βαρύ φορτίο 750V
Εκτιμημένο ρεύμα: ενιαίος πυρήνας 25-1800 Α multi-core 16-500A
Αντίσταση μόνωσης: μόνωση resistance≥ 1000MΩ ανά χλμ. μήκος καλωδίων λιγότερο από 100m, έπειτα η αντίσταση ≥ 10000 MΩ μόνωσης
Η συχνότητα ισχύος αντιστέκεται την τάση: εφαρμόστε την τάση 2000V και 2500 Β μεταξύ της φάσης και τη θήκη χαλκού των καλωδίων 500V και 750V αντίστοιχα, πρέπει να είναι σε θέση να αντισταθούν για 15 λ. χωρίς να αναλύσουν.
