| MOQ: | 100m |
| standard packaging: | Ξύλινο τύμπανο |
| Delivery period: | 7 ημέρες μετά από τη λαμβανόμενη κατάθεση |
| payment method: | L/C, T/T |
Τυλιγμένο βαρύ μέταλλο μονωμένο μετάλλευμα καλώδιο

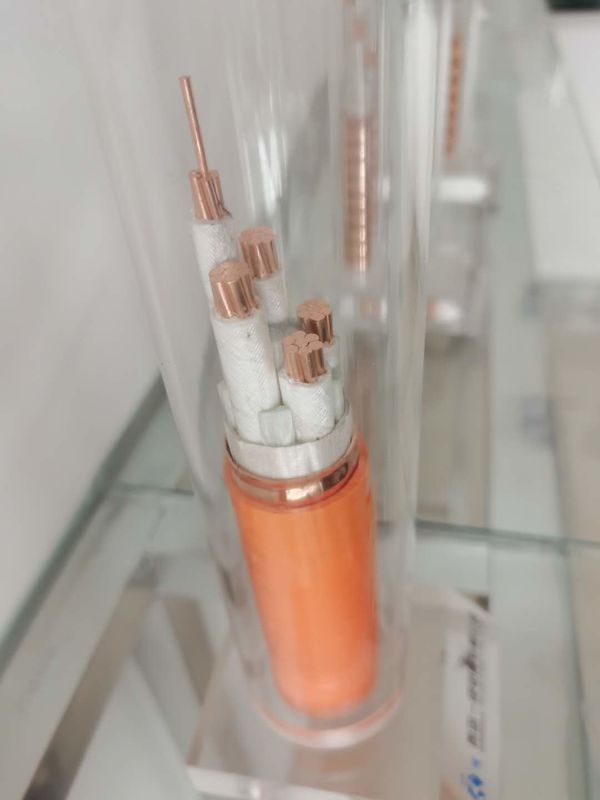

Δομή του εύκαμπτου αλεξίπυρου καλωδίου
1. Αγωγός καλωδίων: αποτελείται από τα προσαραγμένα καλώδια χαλκού, με την ευνοϊκή κάμψης ιδιοκτησία
2. Στρώμα μόνωσης: υιοθετεί τα υψηλής θερμοκρασίας ανθεκτικά ανόργανα μονώνοντας υλικά
3. Θήκη χαλκού: υλικά χαλκού, μέσω της ειδικής κατεργασίας, με την ευνοϊκή κάμψης ιδιοκτησία. χρησιμοποιημένος ως καλώδιο PE.
4. Εξωτερική θήκη: αποτελείται από τα πλαστικά υλικά της μη-τοξικότητας χαμηλός-καπνού, με την ευνοϊκή προστασία διάβρωσης.
| Ονομαστικός Σταυρός τμήμα |
Εξωτερικός Διάμετρος περ. |
Βάρος του καλωδίου περ. | Πτώση τάσης | Μίνι κάμψη ακτίνα |
|
| Ενιαία φάση | Τριφασικός | ||||
| mm2 | χιλ. | kg/km | V/A.km | V/A.km | χιλ. |
| 3 X 1,5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3 X 2,5 | 11.6 | 319.4 | 18.9 | 16.4 | 174.0 |
| 3 X 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3 X 6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
| 3 X 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3 X 16 | 19.5 | 846.8 | 2.94 | 2.55 | 292.5 |
| X.25 3 | 22.3 | 1,192.9 | 1.87 | 1.62 | 334.5 |
| 3 X 35 | 25.2 | 1,518.8 | 1.35 | 1.17 | 378.0 |
| 3 X 50 | 28.6 | 1,950.5 | 1.01 | 0,87 | 429.0 |
| 3 X 70 | 32.7 | 2,629.9 | 0,71 | 0,61 | 490.5 |
| 3 X 95 | 37.1 | 3,588.8 | 0,52 | 0,454 | 556.5 |
| 3 X 120 | 40.9 | 4,379.3 | 0,43 | 0,371 | 613.5 |
Πρότυπο του εύκαμπτου αλεξίπυρου καλωδίου
YTTW
Υ: σύμβολο σειράς
Τ: Αγωγός του Cooper
Τ: Θήκη χαλκού
W: Ανόργανη μόνωση
Σύμφωνα με τα εθνικά πρότυπα, το πυρίμαχα καλώδιο και το καλώδιο: χαρακτηριστική δοκιμή μεθόδου δοκιμής πυρκαγιάς, σύμφωνα με GB12666. 6 ταξινομήστε το Α, το έγκαυμα στην πυρκαγιά με τη θερμοκρασία 950℃ φλογών εφαρμόζει την τάση 750V μεταξύ της φάσης και της φάσης και μεταξύ της φάσης και της εξωτερικής θήκης που πρέπει να είναι σε θέση για να αντισταθεί για 90min χωρίς διακοπή.
Η κατηγορία Ψ, κουλούρι στην πυρκαγιά με τη θερμοκρασία 750-800 ° Γ φλογών, εφαρμόζει την τάση 750V μεταξύ της φάσης και της φάσης και μεταξύ της φάσης και της θήκης πρέπει να είναι σε θέση να αντισταθεί για 90 λ. χωρίς διακοπή.
2. Σύμφωνα με το BS6378, το εύκαμπτο αλεξίπυρο καλώδιο ικανοποιεί τις ακόλουθες απαιτήσεις:
Κατηγορία Α 650 ℃ 3h
Κατηγορία Ψ 750 ℃ 3h
Κατηγορία Γ 950 ℃ 3h
Κατηγορία S 950 ℃ 20min
1. Η άριστη αλεξίπυρη ιδιοκτησία, η αλεξίπυρη εκτίμηση όχι μόνο ικανοποιεί το εθνικό τυποποιημένο GB1266.6: η κατηγορία Α 950 ℃ 90 λ., καλύβα ανταποκρίνεται επίσης στο UK τυποποιημένες BS το 187-1994: Κατηγορία Α 650℃ 3h: κατηγορία Ψ 750℃ 3h η κατηγορία Γ 950 ℃ 3h εν τω μεταξύ, αυτό είναι σε θέση επίσης να αντισταθεί τον ψεκασμό νερού ή τη μηχανική απεργία
2. Μακροχρόνιο συνεχές μήκος: το μήκος μπορεί να ικανοποιήσει την απαίτηση μήκους για την παροχή ηλεκτρικού ρεύματος παρά τον ενιαίος-πυρήνα ή το multi-core καλώδιο, και το συνεχές μήκος κάθε καλωδίου μπορεί να είναι εφ' όσον 1000 μ.
3. Η μεγάλη διατομική περιοχή, τμηματική περιοχή του καλωδίου ενιαίος-πυρήνων φθάνει σε 630mm2 και αυτή του multi-core καλωδίου φθάνει σε 70 mm2.
4. Η ιδιοκτησία της ευελιξίας, το καλώδιο μπορεί να τυλιχτεί στο καλώδιο reeI με την κάμπτοντας ακτίνα 6-10D, (το Δ είναι η εξωτερική διάμετρος του καλωδίου):
5. Η χωρίς καπνό μη-τοξικότητα κατά την κάψιμο, αυτό υιοθετεί τα ανόργανα υλικά (non-inflammable υλικά) για τη μόνωση το κάψιμό που του δεν θα παρήγε οποιοδήποτε επιβλαβές αέριο ή δευτεροβάθμιος
ρύπανση που είναι ένα προϊόν προστασίας του περιβάλλοντος
6. Η υψηλή ικανότητα υπερφόρτωσης, το καλώδιο όχι μόνο είναι υψηλή στην τρέχουσα ικανότητα μεταφοράς, αλλά και έχει τη μεγάλη ικανότητα υπερφόρτωσης. Σύμφωνα με τις απαιτήσεις καλωδίωσης, η θερμοκρασία άσσων κυματωγών του καλωδίου είναι συνήθως 70 ℃ εάν δεν θα αγγιχτεί ή δεν θα έρθει σε επαφή με με τα εύφλεκτα οικοδομικά υλικά που η θερμοκρασία της θήκης καλωδίων μπορεί να είναι υψώνει σε 105 ℃. Κατά συναντώντας τυχαία την υπερφόρτωση, η μακροπρόθεσμη θερμοκρασία εργασίας του αλεξίπυρου καλωδίου μπορεί να φθάσει σε 250 ℃
7. Η ιδιοκτησία της απόδειξης διάβρωσης, οργανικός μονωμένος αλεξίπυρος απαιτεί τον πλαστικό σωλήνα ή το σωλήνα ή το σωλήνα σιδήρου μερικές φορές, ο πλαστικός σωλήνας είναι υποχρεωμένος να επιδεινώσει και να σιδερώσει το σωλήνα είναι ικανός να οξυδώσει ή να διαβρώσει, αλλά το αλεξίπυρο καλώδιο έχει τη θήκη χαλκού και ο σωλήνας είναι άχρηστος, εκτός αυτού, θήκη χαλκού έχει την ευνοϊκή αντίσταση διάβρωσης.
8. Χωρίς ηλεκτρομαγνητική παρέμβαση κατά την καλωδίωση στον ίδιο κάθετο άξονα με το καλώδιο πληροφοριών και το καλώδιο ελέγχου λόγω του προστατευτικού καλύμματος της θήκης χαλκού του αλεξίπυρου καλωδίου δεν θα παρενέβαινε τα ενιαία και καλώδια ή τα καλώδια ελέγχου
9. Η συσκευή Tinguishing κανονικά στη φλόγα, αυτό μειώνει τη ζημία πυρκαγιάς, εξαφανίζοντας τις συσκευές κανονικά στη φλόγα, μειώνει τη ζημία πυρκαγιάς. Εκτός αυτού, είναι αξιόπιστο για την ασφάλεια προσωπικού, δεδομένου ότι η θήκη χαλκού της είναι ένα είδος καλού αγωγού, είναι το καλύτερα επιχωματωμένο καλώδιο PE και καλύπτει ολόκληρο το καλώδιο, η ζωή μέχρι 100 ετών
10. Μακριά ζωή υπηρεσιών, υψηλής θερμοκρασίας αντίσταση και αντίσταση υποβάθμισης του ανόργανου μονωμένου υλικού η ζωή υπηρεσιών της είναι πολλές φορές αυτό των οργανικών μονωμένων καλωδίων, υπό τις κανονικές συνθήκες εργασίας, η ζωή υπηρεσιών της μπορεί να είναι εφ' όσον αυτό των κτηρίων
11. Η μεταφορά και η συσκευασία των εύκαμπτων αλεξίπυρων καλωδίων συμπεριλαμβανομένων των fittinos εγκαταστάσεων είναι απλές σχεδόν όπως αυτό των γενικών καλωδίων
12. Η ευνοϊκή οικονομική αποδοτικότητα, λόγω των προηγμένων διαδικασιών παραγωγής και του απλού γενικού κόστους εγκαταστάσεων του εύκαμπτου αλεξίπυρου καλωδίου είναι πολύ iower από αυτό μονωμένου του μετάλλευμα καλωδίου υπό τους ίδιους όρους.
Ηλεκτρικά χαρακτηριστικά του εύκαμπτου αλεξίπυρου καλωδίου
|
|
