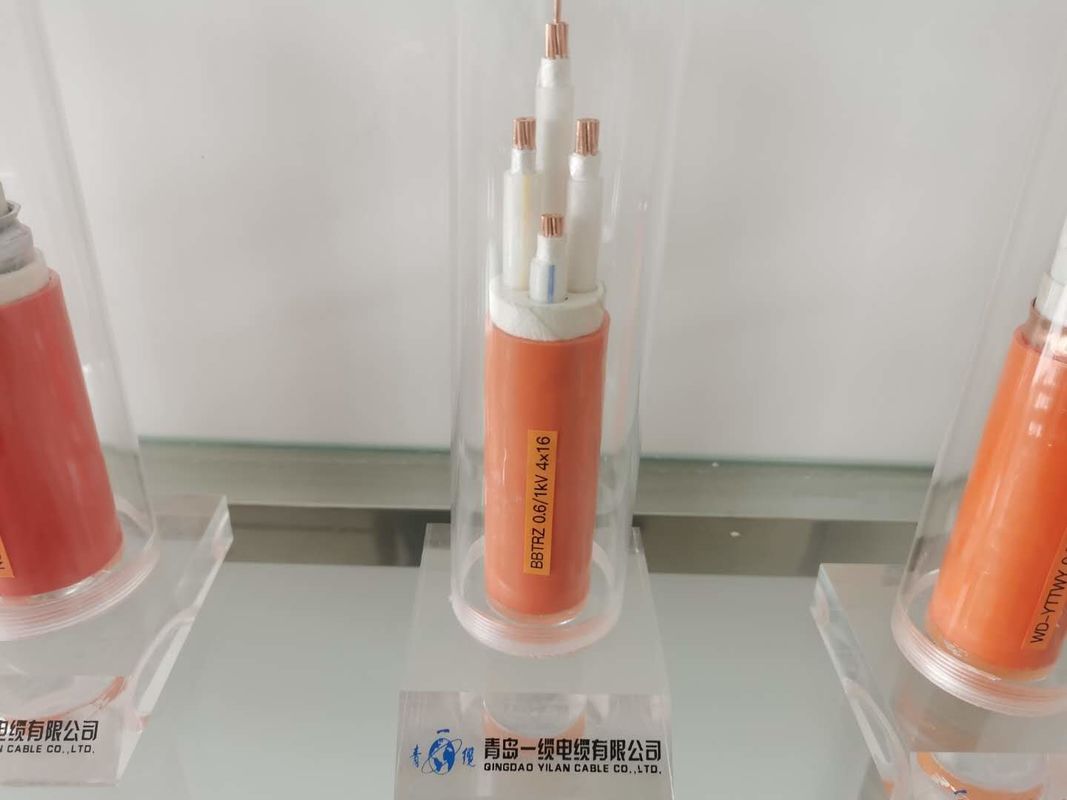

Το αργίλιο πυρήνων χαλκού ετύλιξε το εύκαμπτο μονωμένο μετάλλευμα καλώδιο
1. Αγωγός: Αποτελείται από τα προσαραγμένα καλώδια χαλκού με την καλή κάμπτοντας εκτέλεση.
2. Μόνωση: Υψηλής θερμοκρασίας ανθεκτικά, άφλεκτα ανόργανα μονώνοντας υλικά χρήσης.
3. Κοχύλι μετάλλων: φιαγμένος από κράμα αργιλίου.
4. Εξωτερική θήκη: Χρήση φιλική προς το περιβάλλον, γερνώ-ανθεκτική, καιρός-ανθεκτική, χαμηλός-καπνός, και αλόγονο-ελεύθερα υλικά θηκών.
5. Κατάλληλος για την εσωτερική και υπαίθρια τοποθέτηση, ικανή να αντισταθεί τις εξωτερικές μηχανικές δυνάμεις.
Μέθοδος
1. Στις ακόλουθες περιπτώσεις, τα εύκαμπτα μονωμένα μετάλλευμα καλώδια με τις πλαστικές θήκες πρέπει να χρησιμοποιηθούν:
Το καλώδιο τοποθετείται σε ένα περιβάλλον που διαβρώνει τη θήκη χαλκού.
Τα καλώδια θάβονται άμεσα ή τοποθετούνται μέσω των σωλήνων.
Τα καλώδια τοποθετούνται στα μη τεχνικά διαστήματα των κτηρίων και έχουν τις αισθητικές απαιτήσεις. Όπου υπάρχει μια απαίτηση πυροπροστασίας, μια αλόγονο-ελεύθερη και πλαστική περίφραξη χαμηλός-καπνού πρέπει να χρησιμοποιηθεί.
Ονομαστικός
Σταυρός
τμήμα |
Εξωτερικός
Διάμετρος
περ. |
Βάρος του καλωδίου περ. |
Πτώση τάσης |
Μίνι
κάμψη
ακτίνα |
| Ενιαία φάση |
Τριφασικός |
| mm2 |
χιλ. |
kg/km |
V/A.km |
V/A.km |
χιλ. |
| 3 X 1,5 |
10.7 |
273.3 |
30.8 |
26.7 |
160.5 |
| 3 X 2,5 |
11.6 |
319.4 |
18.9 |
16.4 |
174.0 |
| 3 X 4 |
12.5 |
398.3 |
11.8 |
10.2 |
187.5 |
| 3 X 6 |
13.7 |
479.9 |
7.9 |
6.81 |
205.5 |
| 3 X 10 |
17.3 |
636.1 |
4.7 |
4.05 |
259.5 |
| 3 X 16 |
19.5 |
846.8 |
2.94 |
2.55 |
292.5 |
| X.25 3 |
22.3 |
1,192.9 |
1.87 |
1.62 |
334.5 |
| 3 X 35 |
25.2 |
1,518.8 |
1.35 |
1.17 |
378.0 |
| 3 X 50 |
28.6 |
1,950.5 |
1.01 |
0,87 |
429.0 |
| 3 X 70 |
32.7 |
2,629.9 |
0,71 |
0,61 |
490.5 |
| 3 X 95 |
37.1 |
3,588.8 |
0,52 |
0,454 |
556.5 |
| 3 X 120 |
40.9 |
4,379.3 |
0,43 |
0,371 |
613.5 |
2. Επιλογή προδιαγραφών
Καθορίστε τη μέγιστη λειτουργούσα θερμοκρασία του καλωδίου σύμφωνα με το καλώδιο βάζοντας το περιβάλλον, επιλέξτε εύλογα το αντίστοιχο ρεύμα καλωδίων, και καθορίστε τις προδιαγραφές καλωδίων.
2.1: Υπάρχουν δύο τύποι εύκαμπτων μεταλλευμάτων μόνωσαν τα καλώδια σύμφωνα με τη θερμοκρασία καλωδίων
Ικανότητα μεταφοράς: σε 70°C
Ampacity σε 105°C
2.2: Η τρέχουσα ικανότητα μεταφοράς του επιλεγμένου καλωδίου πρέπει να είναι σύμφωνα με την κανονική λειτουργούσα θερμοκρασία 70 0 Γ υπό τους ακόλουθους όρους τοποθέτησης:
Καθαρές γραμμές κατά μήκος των τοίχων, των υποστηριγμάτων, των στεγών και των γεφυρών.
Καθοδηγείται μαζί με άλλους τύπους καλωδίων στην ίδια γέφυρα, τον άξονα, την τάφρο καλωδίων, και τη σήραγγα καλωδίων.
Άλλες θέσεις όπου η θερμοκρασία της θήκης καλωδίων είναι πάρα πολύ υψηλή μπορούν να προκαλέσουν τον προσωπικό τραυματισμό ή τη ζημία εξοπλισμού.
2.3: Τοποθετήστε τα καλώδια στη γέφυρα, την τάφρο καλωδίων και τη θέση όπου η τηλεκατευθυνόμενη μηχανή φορά το σωλήνα. Η τρέχουσα ικανότητα μεταφοράς μπορεί να επιλεχτεί σύμφωνα με την κανονική λειτουργούσα θερμοκρασία 105 0 Γ
. 2.4: Οι προδιαγραφές των εύκαμπτων μονωμένων μετάλλευμα καλωδίων πρέπει να καθοριστούν εύλογα σύμφωνα με το πραγματικό μήκος της γραμμής και το μήκος της παράδοσης του καλωδίου.
3. Σημεία σχεδίου
3.1 η θήκη χαλκού μπορεί να χρησιμοποιηθεί ως επίγειο καλώδιο, έτσι το καλώδιο PE δεν απαιτείται συνήθως.
3.2 η αντικατάσταση των αγωγών λεωφορείων με τα εύκαμπτα μονωμένα μετάλλευμα καλώδια με τις μεγάλες διατομές μπορεί να μειώσει την επένδυση εφαρμοσμένης μηχανικής και να βελτιώσει την ασφάλεια γραμμών.
