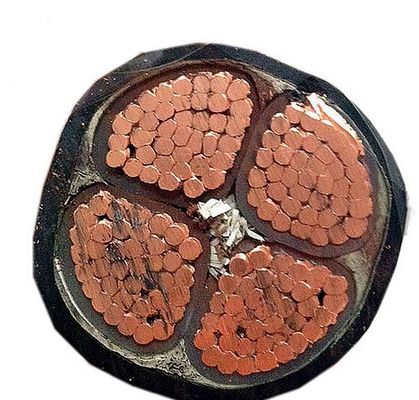

Χαμηλός καπνός μηδενικά αλόγονου μαλακό καλώδιο δύναμης θηκών πυρίμαχο
Αλεξίπυρα τμηματικά προϊόντα καλωδίων και καλωδίων
1. Πρότυπα προϊόντων
Τα επιχειρηματικά πρότυπα, αυτά τα πρότυπα είναι ισοδύναμα με GB/T 19666-2005.
2. Αυτό το προϊόν είναι κατάλληλο για τη χρήση σε όλες τις θέσεις που χρησιμοποιούν την εκτιμημένη τάση εναλλασσόμενου ρεύματος 1-10 KV μονωμένου πλαστικό καλωδίου τροφοδοσίας, 450/750 μονωμένο καλώδιο ελέγχου Β πλαστικό, 450/750 Β και κάτω από το καλώδιο ηλεκτρικού εξοπλισμού και το καλώδιο, ιδιαίτερα υψηλής θερμοκρασίας, εύφλεκτος και την πυρκαγιά. Απόδειξη για τη διαβίβαση και τη διανομή της δύναμης, του ελέγχου, του συναγερμού και της πυρκαγιάς - σύστημα ελέγχου και άλλα κυκλώματα.
3. Ιδιοκτησία για τη χρήση
a. Σύμφωνα με τα διαφορετικά είδη προϊόντων, εκτίμησε την τάση μπορεί να διαιρεθεί σε εξής:
α. 0.6/1 - 8.7/10 KV β. 450/750 KV γ. 300/500 Β δ. 300/300 Β
b. Η θερμοκρασία εργασίας του καλωδίου διαιρείται για μια μακρά περίοδο σε εξής σύμφωνα με τα διαφορετικά είδη προϊόντων:
70ºC, 90ºC, 10
c. Για το βραχυκύκλωμα (5s), η θερμοκρασία max.work του αγωγού δεν υπερβαίνει 160ºC και 250ºC (για α-α).
d. Η περιβαλλοντική θερμοκρασία για την τοποθέτηση του καλωδίου πρέπει να είναι περισσότερο από 0ºC.
f. Η ελάχιστη ακτίνα κάμψεων του καλωδίου πρέπει να είναι σύμφωνα με τα διαφορετικά είδη των ακόλουθων προϊόντων: 6 φορές, 10 φορές, 12 φορές και 15 φορές της γενικής διαμέτρου καλωδίων.
g. Φύση καύσης καλωδίων
α. Υπό τους όρους καύσης θερμοκρασίας 750-800ºC φλογών, το καλώδιο μπορεί κανονικά να λειτουργήσει περισσότερο από 90 λεπτά.
β. Μετρημένο ρεύμα καλωδίων. Η ικανότητα μεταφοράς στο πλαίσιο του περιβάλλοντος «α» είναι περισσότερο από η αξία ικανότητας τρέχων-μεταφοράς κάτω από τους όρους εργασίας του αντίστοιχου τύπου και τις προδιαγραφές του κοινού καλωδίου.
h. Άλλη ηλεκτρική φύση και φυσικός. Η μηχανική φύση του καλωδίου είναι όλες υψηλότερη από το αντίστοιχο κοινό καλώδιο.
| Πίνακας 1 | |||||||||
| Τύπος | Όνομα | ||||||||
| NH-VV | πυρίμαχο PVC που μονώνεται, θήκη PVC, καλώδιο τροφοδοσίας χαλκού | ||||||||
| NH-VV22 | πυρίμαχο PVC που μονώνεται, θήκη PVC, θωρακισμένο καλώδιο τροφοδοσίας χαλκού ζωνών χάλυβα | ||||||||
| NH-YJV | πυρίμαχο XLPE που μονώνεται, θήκη PVC, καλώδιο τροφοδοσίας χαλκού | ||||||||
| NH-YJV22 | πυρίμαχο XLPE που μονώνεται, θήκη PVC, θωρακισμένο καλώδιο τροφοδοσίας χαλκού ζωνών χάλυβα | ||||||||
| NH-ΓΦ | fluoroplastic, fluoroplastic καλώδιο τροφοδοσίας χαλκού θηκών | ||||||||
| Wdzn-YY | Polyolefin LSZH που μονώνεται, polyolefin καλώδιο τροφοδοσίας χαλκού θηκών | ||||||||
| Wdzn-YY23 | Polyolefin LSZH που μονώνεται, polyolefin θωρακισμένο καλώδιο τροφοδοσίας χαλκού ζωνών χάλυβα θηκών | ||||||||
| NH-YGG | λάστιχο σιλικόνης που μονώνεται, λαστιχένιο καλώδιο τροφοδοσίας χαλκού θηκών σιλικόνης | ||||||||
| Τύπος | Πυρήνες | Εκτιμημένη τάση 0.6/1kv | |||||||
| Τμήμα (mm2) | |||||||||
| NH-VV NH-VV22 NH-ΓΦ NH-YGG NH-YJV NH-YJV22 NH-wdzn-YY23 | 1~5 | 1.5~300 4~300 | |||||||
| Πίνακας 3 | |||||||||
| Πυρήνας καλωδίων diameterΦ | Πάχος θηκών Fluoroplastic | ||||||||
| 3-5 | 0,55 | ||||||||
| 5.01-10 | 0,7 | ||||||||
| 10.01-15 | 0,8 | ||||||||
| 15.01-20 | 0,85 | ||||||||
| 20.01-25 | 0,95 | ||||||||
| 25.01-30 | 1.05 | ||||||||
| Ιδιοκτησία: | |||||||||
| 1, η περιβαλλοντική θερμοκρασία για το καλώδιο που βάζει: επάνω από 0°C | |||||||||
| 2, μακροπρόθεσμη μέγιστη θερμοκρασία εργασίας μονωμένου του PVC αγωγού είναι όχι περισσότερο από 70°C NH-YJV ο αγωγός δεν είναι περισσότερο than90°C Wdzn-YY ο αγωγός είναι όχι περισσότερο από 90°C NH-YGG ο αγωγός δεν είναι περισσότερο than180°C NH-ΓΦ ο αγωγός δεν είναι περισσότερο than200°C. | |||||||||
