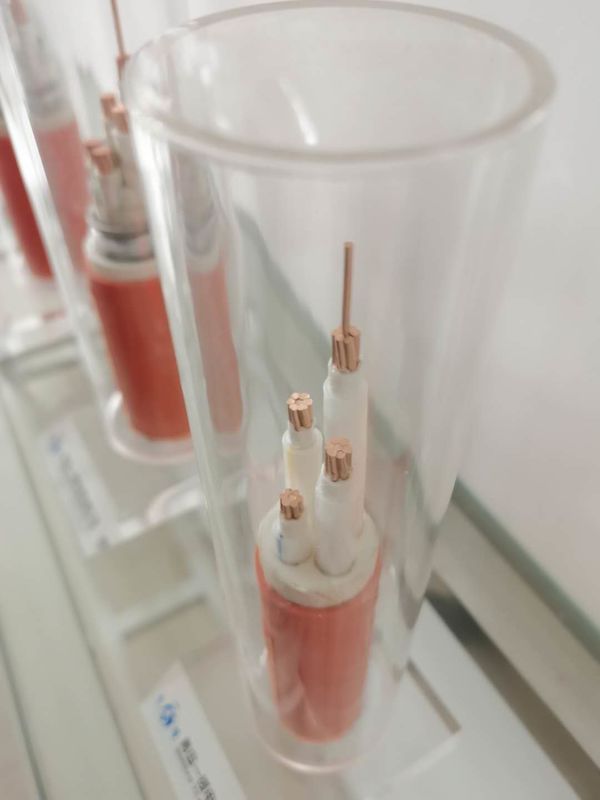

Καλώδιο με μόνωση ορυκτών χρησιμοποιείται σε κτίρια, βιομηχανικά, αεροδρόμια, σταθμούς παραγωγής ηλεκτρικής ενέργειας, παροχή ρεύματος και άλλα
Τρόπος επιλογής
1. Στις ακόλουθες περιπτώσεις, θα πρέπει να χρησιμοποιούνται εύκαμπτα καλώδια με μόνωση ορυκτών με πλαστικό περίβλημα:
Το καλώδιο τοποθετείται σε περιβάλλον που διαβρώνει το χάλκινο περίβλημα.
Τα καλώδια θάβονται απευθείας ή τοποθετούνται μέσω σωλήνων.
Τα καλώδια τοποθετούνται σε μη τεχνικούς χώρους κτιρίων και έχουν αισθητικές απαιτήσεις.Όπου υπάρχει απαίτηση πυροπροστασίας, θα πρέπει να χρησιμοποιείται πλαστικό περίβλημα χωρίς αλογόνο και χαμηλής κατανάλωσης καπνού.
Ονομαστικός
Σταυρός
Ενότητα |
Εξωτερικός
Διάμετρος
περίπου. |
Βάρος καλωδίου περίπου. |
Πτώση τάσης |
Μίνι
κάμψη
ακτίνα κύκλου |
| Μονή φάση |
Τρεις φάσεις |
| mm2 |
mm |
kg/km |
V/A.km |
V/A.km |
mm |
| 3 x 1,5 |
10.7 |
273,3 |
30.8 |
26.7 |
160,5 |
| 3 x 2,5 |
11.6 |
319,4 |
18.9 |
16.4 |
174,0 |
| 3 x 4 |
12.5 |
398,3 |
11.8 |
10.2 |
187,5 |
| 3 x 6 |
13.7 |
479,9 |
7.9 |
6.81 |
205,5 |
| 3 x 10 |
17.3 |
636,1 |
4.7 |
4.05 |
259,5 |
| 3 x 16 |
19.5 |
846,8 |
2,94 |
2,55 |
292,5 |
| 3 x 25 |
22.3 |
1.192,9 |
1,87 |
1.62 |
334,5 |
| 3 x 35 |
25.2 |
1.518,8 |
1,35 |
1.17 |
378,0 |
| 3 x 50 |
28.6 |
1.950,5 |
1.01 |
0,87 |
429,0 |
| 3 x 70 |
32.7 |
2.629,9 |
0,71 |
0,61 |
490,5 |
| 3 x 95 |
37.1 |
3.588,8 |
0,52 |
0,454 |
556,5 |
| 3 x 120 |
40,9 |
4.379,3 |
0,43 |
0,371 |
613,5 |
2. Επιλογή προδιαγραφών
Προσδιορίστε τη μέγιστη θερμοκρασία λειτουργίας του καλωδίου σύμφωνα με το περιβάλλον τοποθέτησης καλωδίων, επιλέξτε εύλογα το αντίστοιχο ρεύμα καλωδίου και προσδιορίστε τις προδιαγραφές του καλωδίου.
2.1: Υπάρχουν δύο τύποι εύκαμπτων καλωδίων με μόνωση ορυκτών ανάλογα με τη θερμοκρασία του καλωδίου
Μεταφορική ικανότητα: στους 70°C
Χωρητικότητα στους 105°C
2.2: Η ικανότητα μεταφοράς ρεύματος του επιλεγμένου καλωδίου πρέπει να είναι σύμφωνη με την κανονική θερμοκρασία λειτουργίας των 70 0 C υπό τις ακόλουθες συνθήκες τοποθέτησης:
Καθαρίστε τις γραμμές κατά μήκος των τοίχων, των στηρίξεων, των στεγών και των γεφυρών.
Δρομολογείται μαζί με άλλους τύπους καλωδίων στην ίδια γέφυρα, άξονα, τάφρο καλωδίων και καλωδιακή σήραγγα.
Άλλα μέρη όπου η θερμοκρασία της θήκης του καλωδίου είναι πολύ υψηλή μπορεί να προκαλέσουν τραυματισμό ή ζημιά στον εξοπλισμό.
2.3: Τοποθετήστε τα καλώδια στη γέφυρα, στην τάφρο καλωδίων και στο σημείο όπου το μη επανδρωμένο μηχάνημα φοράει τον σωλήνα.Η ικανότητα μεταφοράς ρεύματος μπορεί να επιλεγεί σύμφωνα με την κανονική θερμοκρασία λειτουργίας 105 0 C
.2.4: Οι προδιαγραφές των εύκαμπτων καλωδίων με μόνωση ορυκτών πρέπει να καθορίζονται εύλογα σύμφωνα με το πραγματικό μήκος της γραμμής και το μήκος παράδοσης του καλωδίου.
