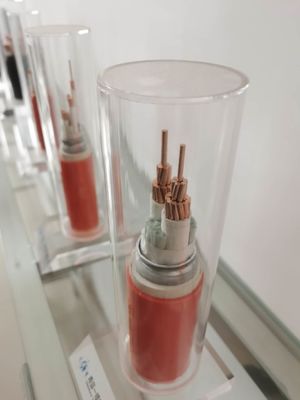

Καλώδιο 450/750V Πυρίμαχο Μόνωση Ορυκτών Σε Βιομηχανικά Κτίρια

Το καλώδιο με μόνωση ορυκτών είναι κατάλληλο για χρήση σε βιομηχανικά κτίρια, αστικά κτίρια γραμμές μεταφοράς και διανομής για πυρκαγιές και
συστήματα έκτακτης ανάγκης.

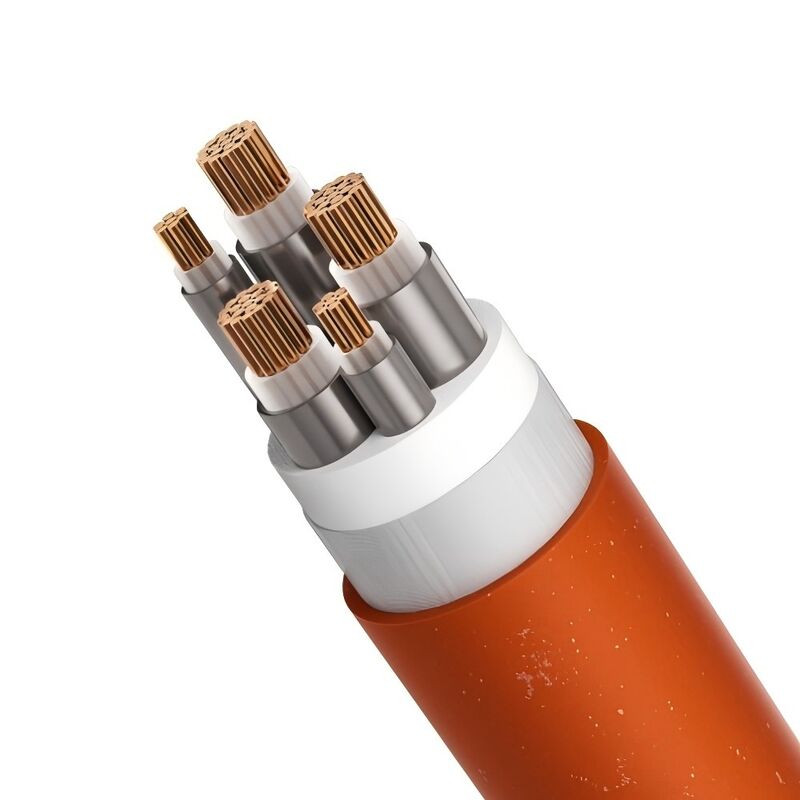

Δομή εύκαμπτου πυρίμαχου καλωδίου

1. Αγωγός καλωδίου: αποτελείται από συρματόσχοινα χαλκού, με ευνοϊκή καμπτική ιδιότητα

2. Στρώμα μόνωσης: υιοθετεί ανθεκτικά σε υψηλή θερμοκρασία ανόργανα μονωτικά υλικά

3. Θήκη χαλκού: υλικά χαλκού, μέσω ειδικής μηχανικής κατεργασίας, με ευνοϊκή καμπτική ιδιότητα.χρησιμοποιείται ως σύρμα PE.

4. Εξωτερικό περίβλημα: είναι κατασκευασμένο από πλαστικά υλικά μη τοξικότητας χαμηλής κατανάλωσης καπνού, με ευνοϊκή αντιδιαβρωτική προστασία.

Παράμετροι καλωδίων με μόνωση ορυκτών

Μοντέλο εύκαμπτου πυρίμαχου καλωδίου

YTTW

Υ: Σύμβολο σειράς

Τ: Cooper μαέστρος

Τ: Χάλκινο περίβλημα

W: Ανόργανη μόνωση

Σύμφωνα με τα εθνικά πρότυπα, πυρίμαχο σύρμα και καλώδιο: χαρακτηριστική δοκιμή μεθόδου δοκιμής πυρκαγιάς, σύμφωνα με το GB12666.6 Κατηγορία Α, καύση στη φωτιά με θερμοκρασία φλόγας 950℃ εφαρμόστε τάση 750V μεταξύ φάσης και φάσης και μεταξύ φάσης και εξωτερικού περιβλήματος θα πρέπει να μπορεί να αντέξει για 90 λεπτά χωρίς βλάβη.

Κατηγορία Β, κουλούρι στη φωτιά με θερμοκρασία φλόγας 750-800 ° C, εφαρμόστε τάση 750 V μεταξύ φάσης και φάσης και μεταξύ φάσης και θήκης θα πρέπει να μπορεί να αντέξει για 90 λεπτά χωρίς βλάβη.

2. Σύμφωνα με το BS6378, το εύκαμπτο πυρίμαχο καλώδιο πληροί τις ακόλουθες απαιτήσεις:

Κατηγορία Α 650 ℃ 3 ώρες

Κατηγορία Β 750 ℃ ​​3 ώρες

Κατηγορία C 950 ℃ 3 ώρες

Κατηγορία S 950 ℃ 20 λεπτά

1. Εξαιρετική πυρίμαχη ιδιότητα, η πυρίμαχη βαθμολογία όχι μόνο ικανοποιεί το εθνικό πρότυπο GB1266.6: κατηγορία A 950 ℃ 90 λεπτά, καλύβα ανταποκρίνεται επίσης στο πρότυπο του Ηνωμένου Βασιλείου BS 187-1994: Κατηγορία A 650℃ 3h: κατηγορία B 750℃ 3h ;κλάση C 950 ℃ 3 ώρες εν τω μεταξύ, είναι επίσης σε θέση να αντέξει τον ψεκασμό νερού ή τη μηχανική απεργία.

2. Μεγάλο συνεχές μήκος: το μήκος μπορεί να ικανοποιήσει τη ζήτηση μήκους για παροχή ρεύματος παρά το μονοπύρηνο ή πολυπύρηνο καλώδιο, και το συνεχές μήκος κάθε καλωδίου μπορεί να είναι έως και 1000 m.

3. Η μεγάλη επιφάνεια διατομής, η διατομή του μονοπύρηνου καλωδίου φτάνει τα 630 mm2 και του καλωδίου πολλαπλών πυρήνων τα 70 mm2.

4. Ιδιότητα ευελιξίας, το καλώδιο μπορεί να τυλιχτεί στο καλώδιο reeI με την ακτίνα κάμψης 6-10D, (D είναι η εξωτερική διάμετρος του καλωδίου):

5. Μη τοξικότητα χωρίς καπνό κατά την καύση, υιοθετεί ανόργανα υλικά (μη εύφλεκτα υλικά) για μόνωση η καύση του δεν θα παρήγαγε κανένα επιβλαβές αέριο ή δευτερογενή

ρύπανση είναι προϊόν προστασίας του περιβάλλοντος.

6. Υψηλή χωρητικότητα υπερφόρτωσης, το καλώδιο όχι μόνο έχει υψηλή χωρητικότητα ρεύματος, αλλά έχει επίσης μεγάλη χωρητικότητα υπερφόρτωσης.Σύμφωνα με τις απαιτήσεις καλωδίωσης, η θερμοκρασία του καλωδίου είναι συνήθως 70 ℃ εάν δεν αγγίξει ή δεν έρθει σε επαφή με εύφλεκτα δομικά υλικά, η θερμοκρασία του περιβλήματος του καλωδίου μπορεί να αυξηθεί στους 105 ℃.Όταν συναντάτε υπερφόρτωση, η μακροχρόνια θερμοκρασία λειτουργίας του πυρίμαχου καλωδίου μπορεί να φτάσει τους 250 ℃.

7. Ιδιότητα αντιδιαβρωτική, οργανική μόνωση πυρίμαχη απαιτεί πλαστικό σωλήνα ή σωλήνα ή σιδερένιο σωλήνα μερικές φορές, ο πλαστικός σωλήνας μπορεί να αλλοιωθεί και ο σιδερένιος σωλήνας είναι κατάλληλος να σκουριάσει ή να διαβρωθεί, αλλά το πυρίμαχο καλώδιο έχει χάλκινο περίβλημα και ο σωλήνας χρειάζεται- λιγότερο, επιπλέον, το περίβλημα χαλκού έχει ευνοϊκή αντοχή στη διάβρωση.

8. Χωρίς ηλεκτρομαγνητικές παρεμβολές κατά την καλωδίωση στον ίδιο κατακόρυφο άξονα με σύρμα πληροφοριών και σύρμα ελέγχου λόγω της θωράκισης του χάλκινου περιβλήματος, το πυρίμαχο καλώδιο δεν θα παρεμβαίνει στα καλώδια ή καλώδια μεμονωμένων και ελέγχου.

9. Συσκευή πυρόσβεσης κανονικά στη φλόγα, μειώνει τη ζημιά από πυρκαγιά, συσκευή πυρόσβεσης κανονικά στη φλόγα, μειώνει τη ζημιά από πυρκαγιά.Επιπλέον, είναι αξιόπιστο για την ασφάλεια του προσωπικού, καθώς το χάλκινο περίβλημά του είναι ένα είδος καλού αγωγού, είναι το καλύτερο γειωμένο καλώδιο PE και καλύπτει ολόκληρο το καλώδιο, διάρκεια ζωής έως και 100 χρόνια.

10. Μεγάλη διάρκεια ζωής, αντοχή σε υψηλές θερμοκρασίες και αντοχή στην υποβάθμιση του ανόργανου μονωμένου υλικού, η διάρκεια ζωής του είναι πολλαπλάσια από εκείνη των οργανικών μονωμένων καλωδίων, υπό κανονικές συνθήκες εργασίας, η διάρκεια ζωής του μπορεί να είναι τόσο μεγάλη όσο αυτή των κτιρίων.

11. Η μεταφορά και η συσκευασία των εύκαμπτων πυρίμαχων καλωδίων, συμπεριλαμβανομένων των εξαρτημάτων εγκατάστασης, είναι σχεδόν ίδια με αυτή των γενικών καλωδίων.

12. Ευνοϊκή οικονομική απόδοση, λόγω προηγμένων διαδικασιών παραγωγής και απλής εγκατάστασης, το συνολικό κόστος του εύκαμπτου πυρίμαχου καλωδίου είναι πολύ χαμηλότερο από αυτό του καλωδίου με μόνωση ορυκτών υπό τις ίδιες συνθήκες.
