3 X 1,5 Mm2 3 X 150 Mm2 Καλώδιο τροφοδοσίας με μόνωση ορυκτών Καλώδιο Micc
Το καλώδιο τροφοδοσίας με μόνωση ορυκτών χρησιμοποιείται σε κυκλώματα διανομής σε μεγάλα κτίρια, σιδηροδρομικές μεταφορές, νοσοκομεία, εμπορικά κέντρα, χώρους ψυχαγωγίας, κέντρα δεδομένων και άλλα σημαντικά μέρη

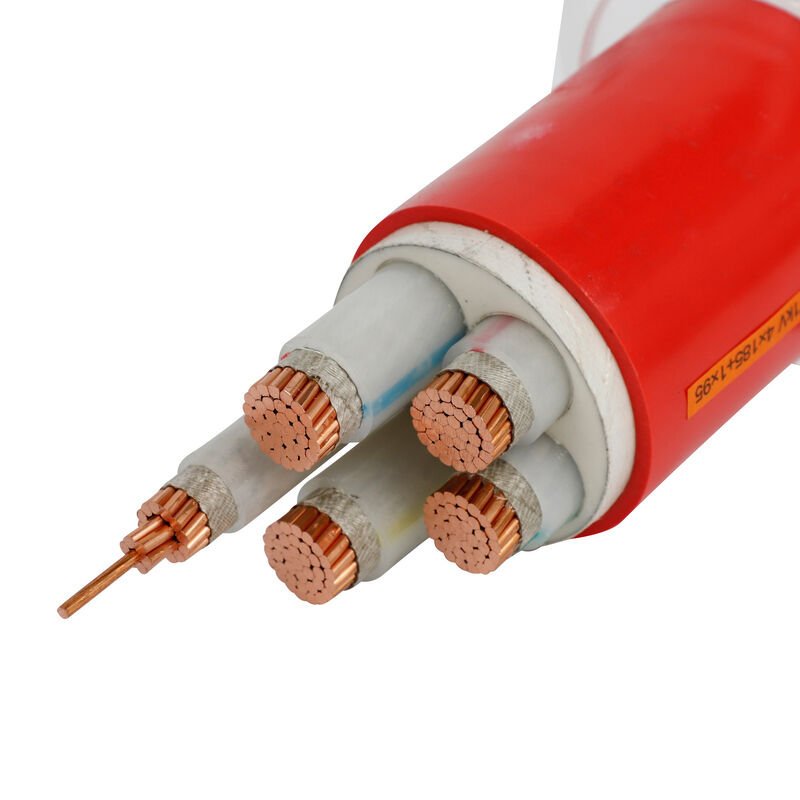

Δομή ορυκτών μονωμένου καλωδίου τροφοδοσίας
1. Αγωγός καλωδίου: αποτελείται από συρματόσχοινα χαλκού, με ευνοϊκή καμπτική ιδιότητα
2. Στρώμα μόνωσης: υιοθετεί ανθεκτικά σε υψηλή θερμοκρασία ανόργανα μονωτικά υλικά
3. Θήκη χαλκού: υλικά χαλκού, μέσω ειδικής μηχανικής κατεργασίας, με ευνοϊκή καμπτική ιδιότητα.χρησιμοποιείται ως σύρμα PE.
4. Εξωτερικό περίβλημα: είναι κατασκευασμένο από πλαστικά υλικά μη τοξικότητας χαμηλής κατανάλωσης καπνού, με ευνοϊκή αντιδιαβρωτική προστασία.
Ονομαστικός Σταυρός Ενότητα |
Εξωτερικός Διάμετρος περίπου. |
Βάρος καλωδίου περίπου. | Πτώση τάσης | Μίνι κάμψη ακτίνα κύκλου |
|
Μονή φάση | Τρεις φάσεις | ||||
mm2 | mm | kg/km | V/A.km | V/A.km | mm |
3 x 1,5 | 10.7 | 273,3 | 30.8 | 26.7 | 160,5 |
3 x 2,5 | 11.6 | 319,4 | 18.9 | 16.4 | 174,0 |
3 x 4 | 12.5 | 398,3 | 11.8 | 10.2 | 187,5 |
3 x 6 | 13.7 | 479,9 | 7.9 | 6.81 | 205,5 |
3 x 10 | 17.3 | 636,1 | 4.7 | 4.05 | 259,5 |
3 x 16 | 19.5 | 846,8 | 2,94 | 2,55 | 292,5 |
3 x 25 | 22.3 | 1.192,9 | 1,87 | 1.62 | 334,5 |
3 x 35 | 25.2 | 1.518,8 | 1,35 | 1.17 | 378,0 |
3 x 50 | 28.6 | 1.950,5 | 1.01 | 0,87 | 429,0 |
3 x 70 | 32.7 | 2.629,9 | 0,71 | 0,61 | 490,5 |
3 x 95 | 37.1 | 3.588,8 | 0,52 | 0,454 | 556,5 |
3 x 120 | 40,9 | 4.379,3 | 0,43 | 0,371 | 613,5 |
3 x 150 | 45,5 | 5,284,9 | 0,36 | 0,313 | 682,5 |
Σύμφωνα με τα εθνικά πρότυπα, πυρίμαχο σύρμα και καλώδιο: χαρακτηριστική δοκιμή μεθόδου δοκιμής πυρκαγιάς, σύμφωνα με το GB12666.6 Κατηγορία Α, καύση στη φωτιά με θερμοκρασία φλόγας 950℃ εφαρμόστε τάση 750V μεταξύ φάσης και φάσης και μεταξύ φάσης και εξωτερικού περιβλήματος θα πρέπει να μπορεί να αντέξει για 90 λεπτά χωρίς βλάβη.
Κατηγορία Β, κουλούρι στη φωτιά με θερμοκρασία φλόγας 750-800 ° C, εφαρμόστε τάση 750 V μεταξύ φάσης και φάσης και μεταξύ φάσης και θήκης θα πρέπει να μπορεί να αντέξει για 90 λεπτά χωρίς βλάβη.
Σύμφωνα με το BS6378, το εύκαμπτο πυρίμαχο καλώδιο πληροί τις ακόλουθες απαιτήσεις:
Κατηγορία Α 650 ℃ 3 ώρες
Κατηγορία Β 750 ℃ 3 ώρες
Κατηγορία C 950 ℃ 3 ώρες
Κατηγορία S 950 ℃ 20 λεπτά
Ονομαστική τάση: 0,6/1kV
Ονομαστική τάση εργασίας: ελαφρύ φορτίο 500V, βαρύ φορτίο 750V;
Ονομαστικό ρεύμα: μονοπύρηνος 25-1800 A;πολλαπλών πυρήνων 16-500Α
Αντοχή μόνωσης: αντίσταση μόνωσης≥ 1000MΩ ανά km.μήκος καλωδίου μικρότερο από 100 m, τότε η αντίσταση μόνωσης ≥ 10000 MΩ
