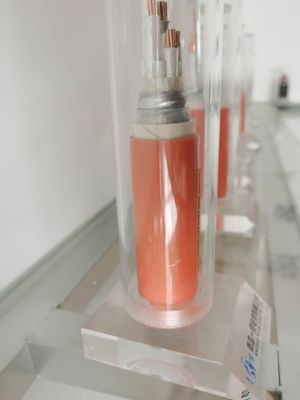

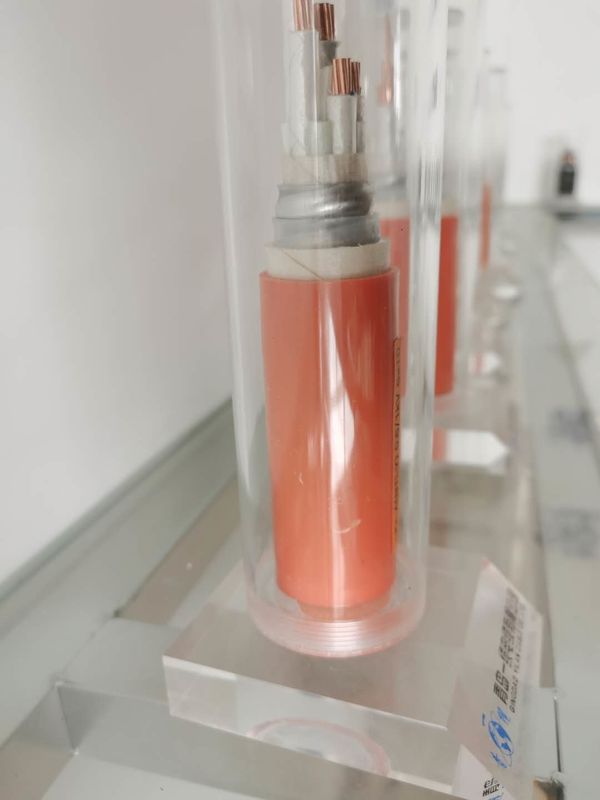

Καλώδιο PVC γυμνού χαλκού με μόνωση ορυκτών που συνδέεται με θερμοστοιχείο
Εισαγωγή
Υψηλή θερμοκρασία λειτουργίας
Συνεχής θερμοκρασία λειτουργίας έως 250 °C, και σύντομος χρόνος για να φτάσει το σημείο τήξης του χαλκού 1083 °C.
Εγγενές πυρίμαχο φράγμα
Χρησιμοποιώντας ένα μη εύφλεκτο τζάκετ, η μόνωση υψηλής συμπίεσης θα αντισταθεί στην εξάπλωση ατμού, αερίου ή φλόγας.
Υψηλή μηχανική αντοχή
Πολύ ανθεκτικό και μπορεί να αντέξει σημαντικές καταπονήσεις όπως συστροφή, κάμψη και ισοπέδωση.
εύκαμπτος
Πλήρως ανόπτηση και εξαιρετικά εύπλαστο, εύκολο στη χρήση για να ακολουθείτε υπάρχουσες διαδρομές καλωδίωσης και ακανόνιστα σχήματα.
Μη γήρανση, συνεχής συνολική γείωση, μικρή οδ
επαγωγέας: Χαλκός λουλουδιασμένος αρκούδας
Μόνωση (πρώτη στρώση): ταινία μαρμαρυγίας, επιβραδυντικό φλόγας
Μόνωση (δεύτερη στρώση): Διασταυρωμένο πολυαιθυλένιο χωρίς αλογόνο (XLPE)
Ταινία συνδετικού: ταινία από γυάλινες ίνες
Γεμιστικό: Γυάλινα νήματα
Περιτύλιγμα πυρήνα: ταινία από ίνες γυαλιού ως προστασία από τη φλόγα
Εσωτερικό περίβλημα: στρώμα φραγμού οξυγόνου
Θήκη: Θερμοπλαστική πολυολεφίνη χωρίς αλογόνο
Θερμοκρασία σέρβις: 90°C
Μέγιστη.θερμοκρασία αγωγού: 125°C
Θερμοκρασία βραχυκυκλώματος: 250°C
Καλώδιο με επένδυση από χαλκό, ανθεκτικό σε υψηλές θερμοκρασίες
Ονομαστικός Σταυρός Ενότητα |
Εξωτερικός Διάμετρος περίπου. |
Βάρος καλωδίου περίπου. | Πτώση τάσης | Μίνι κάμψη ακτίνα κύκλου |
|
Μονή φάση | Τρεις φάσεις | ||||
mm2 | mm | kg/km | V/A.km | V/A.km | mm |
3 x 1,5 | 10.7 | 273,3 | 30.8 | 26.7 | 160,5 |
3 x 2,5 | 11.6 | 319,4 | 18.9 | 16.4 | 174,0 |
3 x 4 | 12.5 | 398,3 | 11.8 | 10.2 | 187,5 |
3 x 6 | 13.7 | 479,9 | 7.9 | 6.81 | 205,5 |
3 x 10 | 17.3 | 636,1 | 4.7 | 4.05 | 259,5 |
3 x 16 | 19.5 | 846,8 | 2,94 | 2,55 | 292,5 |
3 x 25 | 22.3 | 1.192,9 | 1,87 | 1.62 | 334,5 |
3 x 35 | 25.2 | 1.518,8 | 1,35 | 1.17 | 378,0 |
3 x 50 | 28.6 | 1.950,5 | 1.01 | 0,87 | 429,0 |
3 x 70 | 32.7 | 2.629,9 | 0,71 | 0,61 | 490,5 |
3 x 95 | 37.1 | 3.588,8 | 0,52 | 0,454 | 556,5 |
3 x 120 | 40,9 | 4.379,3 | 0,43 | 0,371 | 613,5 |
3 x 150 | 45,5 | 5,284,9 | 0,36 | 0,313 | 682,5 |
3 x 185 | 49.6 | 6.521,5 | 0,30 | 0,265 | 744,0 |
3 x 240 | 55,5 | 8.378,5 | 0,26 | 0,222 | 832,5 |
3 x 300 | 62,0 | 1.0309,3 | 0,23 | 0,197 | 930,0 |
