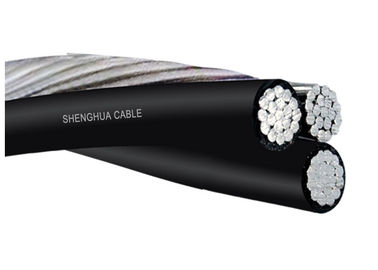

XLPE/μονωμένο PVC εναέριο συσσωρευμένο καλώδιο, τρηπλό καλώδιο πτώσης υπηρεσιών
1. Εφαρμογές
Τα εναέρια καλώδια δεσμών είναι βασικά μια κατασκευή συμβιβασμού μεταξύ των καλωδίων τροφοδοσίας και των υπερυψωμένων αγωγών. Τα καλώδια ABC χρησιμοποιούνται ειδικά στις περιοχές όπου το κόστος των υπόγειων δικτύων είναι ακριβό. Οι δέσμες μπορούν να περιλάβουν έναν ή δύο πρόσθετους αγωγούς για το δημόσιο ζευγάρι φωτισμού και ελέγχου.
2. Πρότυπα
ΤΡΗΠΛΟΣ ΑΓΩΓΟΣ ΠΤΏΣΗ-ΑΡΓΙΛΙΟΥ ΥΠΗΡΕΣΙΩΝ
ASTM Β-231, Β-232 ΚΑΙ Β-399, ICEA S -76-474
Όνομα κώδικα | Αγωγοί φάσης | Γυμνός φυσικός | Βάρος | Ampacity | ||||||
Μέγεθος & αριθ. | Μόνωση | Ονομαστικό Diamerer | Μέγεθος & αριθ. | Εκτιμημένο Stength | XLPE | Αργίλιο | Σύνολο | |||
Καλώδια | Πάχος | Γυμνός | OD | |||||||
χιλ. | χιλ. | χιλ. | Καλώδια | κλ | kg/km | kg/km | kg/km | Α | ||
Cerapus | 4/0-19 | 1.52 | 13.4 | 16,459 | 2/0-6/1 | 2404 | 192 | 787 | 1069 | 372 |
Nepatus | 4/0-19 | 2.03 | 13.4 | 17,475 | 2/0-6/1 | 2404 | 246 | 787 | 1121 | 372 |
Ξυράφι | 4/0-7 | 1.52 | 13.3 | 16,307 | 4/0-6/1 | 3788 | 191 | 897 | 1226 | 372 |
Zuzara | 4/0-19 | 1.52 | 13.4 | 16,459 | 4/0-6/1 | 3788 | 192 | 897 | 1229 | 372 |
Alima | 4/0-19 | 2.03 | 13.4 | 17,475 | 4/0-6/1 | 3788 | 246 | 897 | 1281 | 372 |
Callista | 266.8-19 | 2.03 | 15.1 | 19,126 | 3/0-6/1 | 3003 | 280 | 994 | 1384 | 410 |
Dosinia | 266.8-19 | 2.03 | 15.1 | 19,126 | 268.818/1 | 3121 | 280 | 1133 | 1472 | 410 |
Cowry | 336.4-19 | 2.03 | 16.9 | 20,980 | 4/0-6/1 | 3788 | 320 | 1253 | 1713 | 506 |
Βεντούζα | 336.4-19 | 2.03 | 16.9 | 20,980 | 336.418/1 | 3937 | 320 | 1429 | 1823 | 506 |
