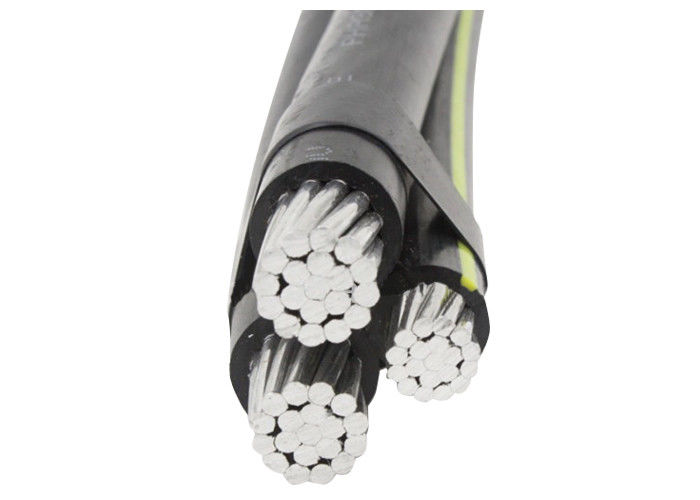

Custom AL / PE Insulated Aerial Bunch Cable 3 Core IEC 60502 Certification

Το Al συνήθειας/το PE μόνωσε το εναέριο καλώδιο 3 δεσμών πιστοποίηση IEC 60502 πυρήνων

  • Υψηλό φως

    εναέρια ηλεκτρικών καλωδίων

    ,

    Καλώδιο τροφοδοσίας ABC

  • Αγωγός φάσης
    Αλουμίνιο
  • ουδέτερος αγωγός
    κράμα αλουμινίου
  • Μόνωσης
    PE
  • Θήκη
    Δεν
  • Ονομαστική τάση
    0.6/1kV
  • εφαρμογή
    υπερυψωμένη μετάδοση δύναμης
  • Πυρήνες αριθ.
    3
  • Τόπος καταγωγής
    Κίνα
  • Μάρκα
    HOLD-ONE
  • Πιστοποίηση
    IEC 60502
  • Ποσότητα παραγγελίας min
    0.5KM
  • Τιμή
    0.10-30.99USD/m
  • Συσκευασία λεπτομέρειες
    Ξύλινο τύμπανο ή τύμπανο χάλυβα
  • Χρόνος παράδοσης
    10Days ή περισσότεροι
  • Όροι πληρωμής
    Η MoneyGram L/C, D/A, D/P, T/T, Western Union,
  • Δυνατότητα προσφοράς
    1000KM ΤΟ ΜΗΝΑ

Το Al συνήθειας/το PE μόνωσε το εναέριο καλώδιο 3 δεσμών πιστοποίηση IEC 60502 πυρήνων

Το Al συνήθειας/το PE μόνωσε το εναέριο καλώδιο 3 δεσμών πιστοποίηση IEC 60502 πυρήνων





Περιγραφή



Τα εναέρια συσσωρευμένα καλώδια που σχεδιάζονται για τις εναέριες γραμμές διανομής ένας μονωμένος ουδέτερος αγγελιοφόρος από AAAC, το οποίο ο μονωμένος αγωγός φάσης αλουμινίου helically πέρα από το. Τα καλώδια εκτιμώνται 0.6/1 (1,2) kV και προσαρμόζονται σε IEC60502.



Κατασκευή



  1. Αγωγός:



α) φάση - ο αγωγός φάσης θα είναι αγωγού αλουμινίου όρου H68 και συμπιεσμένης εγκυκλίου που προσαράσσουν.



β) ουδέτερος ή αγγελιοφόρος - ο ουδέτερος ή αγωγός αγγελιοφόρων θα είναι αγωγού κραμάτων αλουμινίου και συμπιεσμένης εγκυκλίου που προσαράσσουν.



  1. Μόνωση:



Η φάση, ουδέτεροι αγωγοί θα εξωθηθεί με το πολυαιθυλένιο (PE) ως μόνωση.



Σχέδιο των τεχνικών λεπτομερειών



Αγωγός φάσης
Ονομαστική διατομική περιοχή χιλ. ² 16 16 25 35 50 70 95 120 150 185
Αριθμός πυρήνων   1 3 3 3 3 3 3 3 3 3
Ελάχιστος αριθμός καλωδίων   6 6 6 6 6 12 15 15 30 30
Ονομαστικό πάχος μόνωσης χιλ. 1 1 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0
Διάμετρος του μονωμένου πυρήνα χιλ. 6.8 6.8 8.5 9.5 11.2 13.0 15.1 16.6 18.4 20.6
Μέγιστη ΣΥΝΕΧΗΣ αντίσταση σε 20℃ ohm/km 1.91 1.91 1.20 0,868 0,641 0,443 0,320 0,253 0,206 0,164
Τρέχουσα εκτίμηση ακόμα στον αέρα, περιβαλλοντικό Α 61 61 84 104 129 167 209 246 283 332
temperature=30℃
Αγωγός temperature=75℃
Αγωγός αγγελιοφόρων
Ονομαστική διατομική περιοχή χιλ. ² 25 25 25 25 35 50 70 70 95 120
Ελάχιστος αριθμός καλωδίων   6 6 6 6 6 6 12 12 15 15
Ονομαστικό πάχος μόνωσης χιλ. 1.2 1.2 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
Διάμετρος του μονωμένου πυρήνα χιλ. 8.5 8.5 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
Μέγιστη ΣΥΝΕΧΗΣ αντίσταση σε 20℃ ohm/km 1,312 1,312 1,312 1,312 0,943 0,693 0,469 0,469 0,349 0,273
Υπολογισμένο σπάζοντας φορτίο kN 6.4 6.4 6.4 6.4 8.9 12.1 18.0 18.0 24.2 30.8
Ολοκληρωμένο καλώδιο
Περ. γενική διάμετρος χιλ. 15.3 19.0 23.2 25.6 30.0 34.9 40.6 44.1 49.2 54.9
Περ. βάρος του καλωδίου kg/km 160 290 400 500 680 920 1270 1510 1870 2340
Μήκος συσκευασίας m/drum 1000 1000 1000 1000 1000 1000 500 500 500 500















Το Al συνήθειας/το PE μόνωσε το εναέριο καλώδιο 3 δεσμών πιστοποίηση IEC 60502 πυρήνων 0















ΠΛΕΟΝΕΚΤΗΜΑ



Το PVC αγωγών αλουμινίου μόνωσε τα εναέρια συσσωρευμένα καλώδια 2 πυρήνες abc-AL/PVC














ΠΙΣΤΟΠΟΙΗΣΗ



Το PVC αγωγών αλουμινίου μόνωσε τα εναέρια συσσωρευμένα καλώδια 2 πυρήνες abc-AL/PVC











ΤΟ ΕΡΓΟΣΤΑΣΙΟ ΠΑΡΟΥΣΙΑΖΕΙ



Το PVC αγωγών αλουμινίου μόνωσε τα εναέρια συσσωρευμένα καλώδια 2 πυρήνες abc-AL/PVC









ΔΙΑΔΙΚΑΣΙΑ ΕΠΙΘΕΩΡΗΣΗΣ



Το PVC αγωγών αλουμινίου μόνωσε τα εναέρια συσσωρευμένα καλώδια 2 πυρήνες abc-AL/PVC











ΣΥΣΚΕΥΑΣΙΑ ΚΑΙ ΝΑΥΤΙΛΙΑ



Είμαστε σε θέση τις ακριβέστερες ημερομηνίες παράδοσης σύμφωνα με ανά εντολή αγοράς. Να τηρήσει την προθεσμία είναι πάντα η ύψιστη προτεραιότητα δεδομένου ότι οποιαδήποτε καθυστέρηση στην παράδοση του καλωδίου μπορεί να συμβάλει στη γενικές καθυστέρηση και την υπέρβαση κόστους προγράμματος.

Το καλώδιο παρέχεται στα ξύλινα εξέλικτρα, τα ζαρωμένες κιβώτια και τις σπείρες. Οι άκρες καλωδίων σφραγίζονται με την αυτοκόλλητη ταινία BOPP και τα non-hygroscopic σφραγίζοντας καλύμματα για να προστατεύσουν τις άκρες καλωδίων από την υγρασία. Ο απαραίτητος χαρακτηρισμός θα τυπωθεί με ένα στεγανό υλικό στις εξωτερικές όψεις του τυμπάνου σύμφωνα με την απαίτηση του πελάτη.
