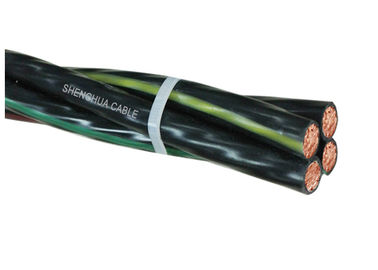

Εναέριο συσσωρευμένο καλώδιο μόνωσης Xlpe, εναέριο καλώδιο δύναμης με 1 αγωγό αγγελιοφόρων
  • Εναέριο συσσωρευμένο καλώδιο μόνωσης Xlpe, εναέριο καλώδιο δύναμης με 1 αγωγό αγγελιοφόρων
  • Εναέριο συσσωρευμένο καλώδιο μόνωσης Xlpe, εναέριο καλώδιο δύναμης με 1 αγωγό αγγελιοφόρων
  • Εναέριο συσσωρευμένο καλώδιο μόνωσης Xlpe, εναέριο καλώδιο δύναμης με 1 αγωγό αγγελιοφόρων
Εναέριο συσσωρευμένο καλώδιο μόνωσης Xlpe, εναέριο καλώδιο δύναμης με 1 αγωγό αγγελιοφόρων

Εναέριο συσσωρευμένο καλώδιο μόνωσης Xlpe, εναέριο καλώδιο δύναμης με 1 αγωγό αγγελιοφόρων

Τόπος καταγωγής Κίνα
Μάρκα HOLD-ONE
Πιστοποίηση IEC 60502
Λεπτομέρειες προϊόντος
Φάσης Conduxtor:
Αλουμίνιο
Ουδέτερος αγωγός:
Κράμα αλουμινίου
Μόνωση:
XLPE
Ονομαστική τάση:
0,6/1kv
Πυρήνες nos:
4
Εφαρμογή:
Γενική γραμμή ηλεκτρικής ενέργειας
Επισημαίνω:

εναέρια ηλεκτρικών καλωδίων

,

Εναέρια μόνωση καλωδίων

Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
0.5KM
Τιμή
0.10-25.99USD/m
Συσκευασία λεπτομέρειες
Ξύλινο τύμπανο ή τύμπανο χάλυβα
Χρόνος παράδοσης
10Days ή περισσότεροι
Όροι πληρωμής
L/C,D/A,D/P,T/T,Western Union,MoneyGram
Δυνατότητα προσφοράς
1000km το μήνα
Περιγραφή προϊόντος

Aerial Bundled Xlpe Insulation Cable , Aerial Power Cable with 1 Messenger Conductor



Περιγραφή



3 αγωγοί φάσης + 1 αγωγός Messenger



Τα εναέρια καλώδια Bundled που έχουν σχεδιαστεί για εναέριες γραμμές διανομής έχουν έναν μονωμένο ουδέτερο αγγελιοφόρο από AAAC, τον οποίο ο μονωμένος αγωγός φάσης αλουμινίου τυλίγεται ελικοειδώς πάνω του. Τα καλώδια έχουν ονομαστική τάση 0,6/1 (1,2) kV και συμμορφώνονται με το IEC60502.



Κατασκευή



  1. Αγωγός:



α) Φάση - Ο αγωγός φάσης θα είναι από αγωγό αλουμινίου H68 Condition και συμπιεσμένος κυκλικός κλώνος.



β) Ουδέτερος ή αγγελιοφόρος - Ο αγωγός ουδέτερος ή αγγελιοφόρος πρέπει να είναι από αγωγό κράματος αλουμινίου και συμπαγής κυκλικός κλώνος.



2. Μόνωση:



Οι ουδέτεροι αγωγοί φάσης θα εξωθούνται με πολυαιθυλένιο (PE) ως μόνωση.





Πρόγραμμα τεχνικών στοιχείων



Αγωγός φάσης
Ονομαστική επιφάνεια διατομής mm² 16 16 25 35 50 70 95 120 150 185
Αριθμός πυρήνων   1 3 3 3 3 3 3 3 3 3
Ελάχιστος αριθμός καλωδίων   6 6 6 6 6 12 15 15 30 30
Ονομαστικό πάχος μόνωσης mm 1 1 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0
Διάμετρος μονωμένου πυρήνα mm 6.8 6.8 8.5 9.5 11.2 13.0 15.1 16.6 18.4 20.6
Μέγ. Αντίσταση DC στους 20℃ ωμ/χλμ 1,91 1,91 1.20 0,868 0,641 0,443 0,320 0,253 0,206 0,164
Τρέχουσα βαθμολογία σε ακίνητο άνεμο, περιβάλλον ΕΝΑ 61 61 84 104 129 167 209 246 283 332
θερμοκρασία = 30℃
Θερμοκρασία αγωγού=75℃
Αγωγός αγγελιοφόρου
Ονομαστική επιφάνεια διατομής mm² 25 25 25 25 35 50 70 70 95 120
Ελάχιστος αριθμός καλωδίων   6 6 6 6 6 6 12 12 15 15
Ονομαστικό πάχος μόνωσης mm 1.2 1.2 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
Διάμετρος μονωμένου πυρήνα mm 8.5 8.5 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
Μέγ. Αντίσταση DC στους 20℃ ωμ/χλμ 1.312 1.312 1.312 1.312 0,943 0,693 0,469 0,469 0,349 0,273
Υπολογισμένο φορτίο θραύσης kN 6.4 6.4 6.4 6.4 8.9 12.1 18.0 18.0 24.2 30.8
Ολοκληρωμένο καλώδιο
Περίπου συνολική διάμετρος mm 15.3 19.0 23.2 25.6 30,0 34.9 40.6 44.1 49.2 54,9
Περίπου βάρος του καλωδίου kg/km 160 290 400 500 680 920 1270 1510 1870 2340
Μήκος συσκευασίας m/τύμπανο 1000 1000 1000 1000 1000 1000 500 500 500 500















Εναέριο συσσωρευμένο καλώδιο μόνωσης Xlpe, εναέριο καλώδιο δύναμης με 1 αγωγό αγγελιοφόρων 0













ΠΛΕΟΝΕΚΤΗΜΑ



Εναέριο συσσωρευμένο καλώδιο μόνωσης Xlpe, εναέριο καλώδιο δύναμης με 1 αγωγό αγγελιοφόρων 1









ΠΙΣΤΟΠΟΙΗΣΗ



Εναέριο συσσωρευμένο καλώδιο μόνωσης Xlpe, εναέριο καλώδιο δύναμης με 1 αγωγό αγγελιοφόρων 2









ΕΚΘΕΣΗ ΕΡΓΟΣΤΑΣΙΩΝ



Εναέριο συσσωρευμένο καλώδιο μόνωσης Xlpe, εναέριο καλώδιο δύναμης με 1 αγωγό αγγελιοφόρων 3









ΔΙΑΔΙΚΑΣΙΑ ΕΠΙΘΕΩΡΗΣΗΣ



Εναέριο συσσωρευμένο καλώδιο μόνωσης Xlpe, εναέριο καλώδιο δύναμης με 1 αγωγό αγγελιοφόρων 4





ΣΥΣΚΕΥΑΣΙΑ ΚΑΙ ΑΠΟΣΤΟΛΗ



Είμαστε σε θέση να τηρήσουμε τα πιο αυστηρά χρονοδιαγράμματα παράδοσης σύμφωνα με ανά παραγγελία αγοράς. Η τήρηση της προθεσμίας είναι πάντα η κορυφαία προτεραιότητα, καθώς οποιαδήποτε καθυστέρηση στην παράδοση του καλωδίου μπορεί να συμβάλει στη συνολική καθυστέρηση του έργου και στην υπέρβαση του κόστους.

Το καλώδιο παρέχεται σε ξύλινα καρούλια, κυματοειδές κουτιά και πηνία. Τα άκρα των καλωδίων σφραγίζονται με αυτοκόλλητη ταινία BOPP και μη υγροσκοπικά πώματα σφράγισης για προστασία των άκρων των καλωδίων από την υγρασία. Η απαιτούμενη σήμανση θα τυπωθεί με ανθεκτικό στις καιρικές συνθήκες υλικό στις εξωτερικές πλευρές του τυμπάνου σύμφωνα με τις απαιτήσεις του πελάτη.
