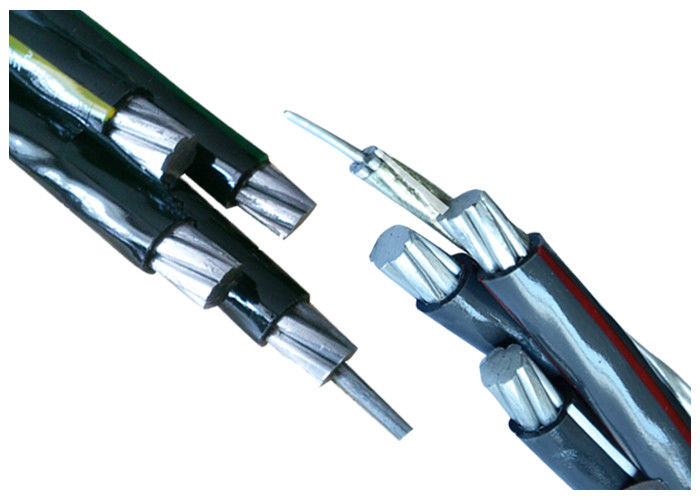

Μόνωση πολυαιθυλενίου 4 εναέρια συσσωρευμένα καλώδια πυρήνων 0.6KV/1KV για το εναέριο ηλεκτροφόρο καλώδιο

Τόπος καταγωγής	Κίνα
Μάρκα	HOLD-ONE
Πιστοποίηση	IEC 60502

Λεπτομέρειες προϊόντος

Αγωγός φάσης:

Αλουμίνιο

Ουδέτερος αγωγός:

Κράμα αλουμινίου

Πυρήνες nos:

Ονομαστική τάση:

0,6/1kv

Εφαρμογή:

Γενική γραμμή ηλεκτρικής ενέργειας

Μόνωση:

Π.Ε

Επισημαίνω:

εναέρια ηλεκτρικών καλωδίων

Καλώδιο τροφοδοσίας ABC

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

0.5KM

Τιμή

0.10-20.99USD/m

Συσκευασία λεπτομέρειες

Ξύλινο τύμπανο ή τύμπανο χάλυβα

Χρόνος παράδοσης

10 ημέρες ή περισσότεροι

Όροι πληρωμής

L/C,D/A,D/P,T/T,Western Union,MoneyGram

Δυνατότητα προσφοράς

1000KM ΤΟ ΜΗΝΑ

Περιγραφή προϊόντος

Μόνωση πολυαιθυλενίου 4 πυρήνες εναέρια καλώδια 0,6KV / 1KV για εναέρια γραμμή ρεύματος

Εναέρια δεσμευμένα καλώδια χωρίς αγωγό οδικού φωτισμού

Περιγραφή

Τα εναέρια καλώδια που έχουν σχεδιαστεί για εναέριες γραμμές διανομής έχουν έναν μονωμένο ουδέτερο αγγελιοφόρο από AAAC, τον οποίο ο μονωμένος αγωγός φάσης αλουμινίου τυλίγεται ελικοειδώς πάνω του. Τα καλώδια έχουν ονομαστική τάση 0,6/1 (1,2) kV και συμμορφώνονται με το IEC60502.

Κατασκευή

Αγωγός:

α) Φάση - Ο αγωγός φάσης θα είναι από αγωγό αλουμινίου H68 Condition και συμπιεσμένος κυκλικός κλώνος.

β) Ουδέτερος ή αγγελιοφόρος - Ο αγωγός ουδέτερος ή αγγελιοφόρος θα είναι από αγωγό κράματος αλουμινίου και συμπαγής κυκλικός κλώνος.

Μόνωση:

Οι ουδέτεροι αγωγοί φάσης θα εξωθούνται με πολυαιθυλένιο (PE) ως μόνωση.

Πρόγραμμα τεχνικών στοιχείων

Αγωγός φάσης
Ονομαστική επιφάνεια διατομής	mm²	16	16	25	35	50	70	95	120	150	185
Αριθμός πυρήνων		1	3	3	3	3	3	3	3	3	3
Ελάχιστος αριθμός καλωδίων		6	6	6	6	6	12	15	15	30	30
Ονομαστικό πάχος μόνωσης	mm	1	1	1.2	1.2	1.4	1.4	1.6	1.6	1.8	2.0
Διάμετρος μονωμένου πυρήνα	mm	6.8	6.8	8.5	9.5	11.2	13.0	15.1	16.6	18.4	20.6
Μέγ. Αντίσταση DC στους 20℃	ωμ/χλμ	1,91	1,91	1.20	0,868	0,641	0,443	0,320	0,253	0,206	0,164
Τρέχουσα βαθμολογία σε ακίνητο άνεμο, περιβάλλον	ΕΝΑ	61	61	84	104	129	167	209	246	283	332
θερμοκρασία = 30℃	ΕΝΑ	61	61	84	104	129	167	209	246	283	332
Θερμοκρασία αγωγού=75℃
Αγωγός αγγελιοφόρου
Ονομαστική επιφάνεια διατομής	mm²	25	25	25	25	35	50	70	70	95	120
Ελάχιστος αριθμός καλωδίων		6	6	6	6	6	6	12	12	15	15
Ονομαστικό πάχος μόνωσης	mm	1.2	1.2	1.2	1.2	1.2	1.4	1.4	1.4	1.6	1.6
Διάμετρος μονωμένου πυρήνα	mm	8.5	8.5	8.5	8.5	9.5	11.2	13.1	13.1	15.1	16.6
Μέγ. Αντίσταση DC στους 20℃	ωμ/χλμ	1.312	1.312	1.312	1.312	0,943	0,693	0,469	0,469	0,349	0,273
Υπολογισμένο φορτίο θραύσης	kN	6.4	6.4	6.4	6.4	8.9	12.1	18.0	18.0	24.2	30.8
Ολοκληρωμένο καλώδιο
Περίπου συνολική διάμετρος	mm	15.3	19.0	23.2	25.6	30,0	34.9	40.6	44.1	49.2	54,9
Περίπου βάρος του καλωδίου	kg/km	160	290	400	500	680	920	1270	1510	1870	2340
Μήκος συσκευασίας	m/τύμπανο	1000	1000	1000	1000	1000	1000	500	500	500	500
