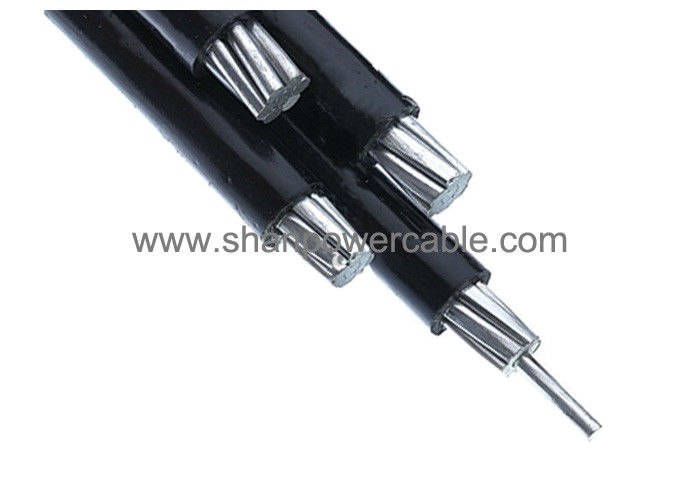

Ηλεκτρικά ABC Εναέρια Καλώδια Τριών Πυρήνων για Υπόγεια / Ηλεκτρισμό Χωριών
Όνομα προϊόντος Aerial Bundled Cable Εναέριο καλώδιο με αγωγό αλουμινίου
NFA2XNFC33-209, TS HD 604 S1
NFC33-209, TS HD 604 S1,GB/T 12706.1-2008.
CE, CCC, KEMA/
0,6/1kV, κατάλληλο για υπόγεια ταφή
Κατασκευές
Αγωγός: Απλός κυκλικός κλώνοςαλουμίνιοαγωγός, συμμορφώνεται με το IEC 60228 class 2
Μόνωση: PVC
Σημείωμα:Χρώμα μόνωσης σύμφωνα με τα πρότυπα ή κατόπιν αιτήματος
Εφαρμογές
Καλώδιο ABC που χρησιμοποιείται ειδικά σε περιοχές όπου το κόστος των υπόγειων δικτύων είναι ακριβό και επίσης για ηλεκτροδότηση αγροτικών περιοχών όπως χωριά.
Πρότυπα
Διεθνής:NFC33-209, TS HD 604 S1
Κίνα: GB/T 12706.1-2008
Άλλα πρότυπα όπως π.χBS, DIN και ICEA κατόπιν αιτήματος
Τεχνικά στοιχεία
Ονομαστική τάση:0,6/1kV
Μέγ.Θερμ.: κανονικό (90℃), βραχυκύκλωμα όχι περισσότερο από 5 s (250℃όταν το τμήμα-εμβαδόν κάτω από 300mm2,)
Πιστοποιητικά
CE, RoHS, CCC, KEMA και άλλα άλλα στο reαναζήτηση
Πρόγραμμα τεχνικών στοιχείων
| Αγωγός φάσης |
|
|
|
|
|
|
|
|
|
|
|
| Ονομαστική επιφάνεια διατομής |
mm² |
16 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Αριθμός πυρήνων |
|
1 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Ελάχιστος αριθμός καλωδίων |
|
6 |
6 |
6 |
6 |
6 |
12 |
15 |
15 |
30 |
30 |
| Ονομαστικό πάχος μόνωσης |
mm |
1 |
1 |
1.2 |
1.2 |
1.4 |
1.4 |
1.6 |
1.6 |
1.8 |
2.0 |
| Διάμετρος μονωμένου πυρήνα |
mm |
6.8 |
6.8 |
8.5 |
9.5 |
11.2 |
13.0 |
15.1 |
16.6 |
18.4 |
20.6 |
| Μέγ. Αντίσταση DC στους 20℃ |
ωμ/χλμ |
1,91 |
1,91 |
1.20 |
0,868 |
0,641 |
0,443 |
0,320 |
0,253 |
0,206 |
0,164 |
| Τρέχουσα βαθμολογία σε ακίνητο άνεμο, περιβάλλον |
ΕΝΑ |
61 |
61 |
84 |
104 |
129 |
167 |
209 |
246 |
283 |
332 |
| θερμοκρασία = 30℃ |
| Θερμοκρασία αγωγού=75℃ |
|
|
|
|
|
|
|
|
|
|
|
| Αγωγός αγγελιοφόρου |
|
|
|
|
|
|
|
|
|
|
|
| Ονομαστική επιφάνεια διατομής |
mm² |
25 |
25 |
25 |
25 |
35 |
50 |
70 |
70 |
95 |
120 |
| Ελάχιστος αριθμός καλωδίων |
|
6 |
6 |
6 |
6 |
6 |
6 |
12 |
12 |
15 |
15 |
| Ονομαστικό πάχος μόνωσης |
mm |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Διάμετρος μονωμένου πυρήνα |
mm |
8.5 |
8.5 |
8.5 |
8.5 |
9.5 |
11.2 |
13.1 |
13.1 |
15.1 |
16.6 |
| Μέγ. Αντίσταση DC στους 20℃ |
ωμ/χλμ |
1.312 |
1.312 |
1.312 |
1.312 |
0,943 |
0,693 |
0,469 |
0,469 |
0,349 |
0,273 |
| Υπολογισμένο φορτίο θραύσης |
kN |
6.4 |
6.4 |
6.4 |
6.4 |
8.9 |
12.1 |
18.0 |
18.0 |
24.2 |
30.8 |
| Ολοκληρωμένο καλώδιο |
|
|
|
|
|
|
|
|
|
|
|
| Περίπου συνολική διάμετρος |
mm |
15.3 |
19.0 |
23.2 |
25.6 |
30,0 |
34.9 |
40.6 |
44.1 |
49.2 |
54,9 |
| Περίπου βάρος του καλωδίου |
kg/km |
160 |
290 |
400 |
500 |
680 |
920 |
1270 |
1510 |
1870 |
2340 |
| Μήκος συσκευασίας |
m/τύμπανο |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
500 |
