Αεροσυσκευασμένο καλώδιο, PE μονωμένο καλώδιο αλουμινίου αλουμινίου
Περιγραφή

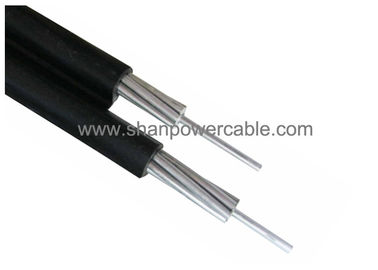

Τα αέρινα καλώδια Bundled που έχουν σχεδιαστεί για αεροπορικές γραμμές διανομής έχουν έναν μονωμένο ουδέτερο αγγελιοφόρο από AAAC, πάνω στον οποίο ο μονωμένος αλουμινένιος αγωγός φάσης περιστρέφεται ελικοειδή.Τα καλώδια έχουν βαθμολογία 0.6/1(1.2) kV και συμμορφώνονται με την IEC60502.
Κατασκευή
- Διοικητής:
α) Φάση - Ο αγωγός φάσης πρέπει να είναι από αλουμινένιο αγωγό κατά κατάσταση H68 και συμπιεσμένη κυκλική ράβδο.
β) Ανεξάρτητος ή αγγελιοφόρος - Ο ανεξάρτητος ή αγγελιοφόρος αγωγός πρέπει να είναι από αλουμινένιο κράμα και συμπιεσμένος κυκλικός.
- Απομόνωση:
Οι φασικοί, ουδέτεροι αγωγοί πρέπει να εξωθούν με πολυαιθυλένιο (PE) ως μόνωση.
Πίνακας τεχνικών στοιχείων
| Διοδηγός φάσης |
|
|
|
|
|
|
|
|
|
|
|
| Ονομαστική περιοχή της εγκάρσιας τομής |
mm2 |
16 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Αριθμός πυρήνων |
|
1 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Ελάχιστος αριθμός καλωδίων |
|
6 |
6 |
6 |
6 |
6 |
12 |
15 |
15 |
30 |
30 |
| Ονομαστικό πάχος μόνωσης |
χμ |
1 |
1 |
1.2 |
1.2 |
1.4 |
1.4 |
1.6 |
1.6 |
1.8 |
2.0 |
| Διάμετρος μονωμένου πυρήνα |
χμ |
6.8 |
6.8 |
8.5 |
9.5 |
11.2 |
13.0 |
15.1 |
16.6 |
18.4 |
20.6 |
| Μέγιστη αντίσταση συνεχούς ρεύματος σε θερμοκρασία 20°C |
Ωμ/km |
1.91 |
1.91 |
1.20 |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Διορισμός ρεύματος σε ακινητό άνεμο, περιβάλλον |
Α |
61 |
61 |
84 |
104 |
129 |
167 |
209 |
246 |
283 |
332 |
| θερμοκρασία=30°C |
| Θέρμανση του αγωγού = 75°C |
|
|
|
|
|
|
|
|
|
|
|
| Διοδηγός αγγελιοφόρου |
|
|
|
|
|
|
|
|
|
|
|
| Ονομαστική περιοχή της εγκάρσιας τομής |
mm2 |
25 |
25 |
25 |
25 |
35 |
50 |
70 |
70 |
95 |
120 |
| Ελάχιστος αριθμός καλωδίων |
|
6 |
6 |
6 |
6 |
6 |
6 |
12 |
12 |
15 |
15 |
| Ονομαστικό πάχος μόνωσης |
χμ |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Διάμετρος μονωμένου πυρήνα |
χμ |
8.5 |
8.5 |
8.5 |
8.5 |
9.5 |
11.2 |
13.1 |
13.1 |
15.1 |
16.6 |
| Μέγιστη αντίσταση συνεχούς ρεύματος σε θερμοκρασία 20°C |
Ωμ/km |
1.312 |
1.312 |
1.312 |
1.312 |
0.943 |
0.693 |
0.469 |
0.469 |
0.349 |
0.273 |
| Υπολογισμένη φόρτιση διάσπασης |
kN |
6.4 |
6.4 |
6.4 |
6.4 |
8.9 |
12.1 |
18.0 |
18.0 |
24.2 |
30.8 |
| Τελειωμένο καλώδιο |
|
|
|
|
|
|
|
|
|
|
|
| Περίπου συνολική διάμετρος |
χμ |
15.3 |
19.0 |
23.2 |
25.6 |
30.0 |
34.9 |
40.6 |
44.1 |
49.2 |
54.9 |
| Περίπου βάρος καλωδίου |
kg/km |
160 |
290 |
400 |
500 |
680 |
920 |
1270 |
1510 |
1870 |
2340 |
| Μέγεθος συσκευασίας |
m/τυμπανο |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
500 |
1. Πρότυπα ASTM, BS, NFC, IEC, DIN
2. Αύξηση της αντοχής σε εφελκυσμό (AAAC), η οποία είναι καλύτερη από τον χάλυβα·
3- ονομαστική τάση: 0,6/1KV ή 10 kV
4. Χρησιμοποιείται για αεροπορικές γραμμές μεταφοράς ηλεκτρικής ενέργειας·
