0.6/1 (1,2) kV AL/XLPE (PE) που μονώνονται

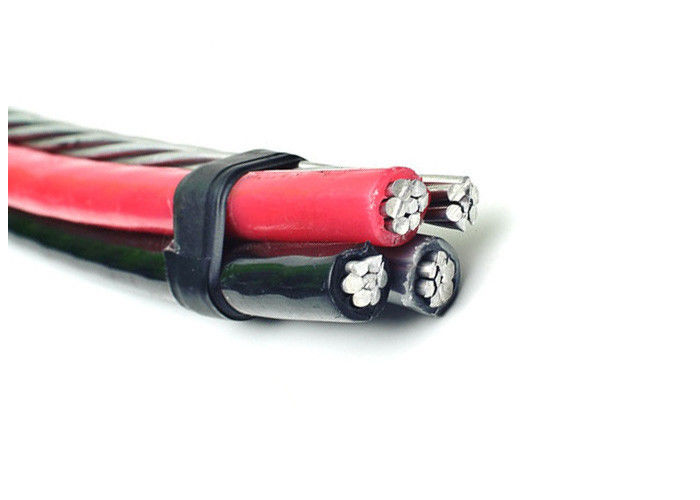

Εναέρια συσσωρευμένα καλώδια χωρίς αγωγό φωτισμού οδών
Περιγραφή
Τα εναέρια συσσωρευμένα καλώδια που σχεδιάζονται για τις εναέριες γραμμές διανομής ένας μονωμένος ουδέτερος αγγελιοφόρος από AAAC, το οποίο ο μονωμένος αγωγός φάσης αλουμινίου helically πέρα από το. Τα καλώδια εκτιμώνται 0.6/1 (1,2) kV και προσαρμόζονται σε IEC60502.
Κατασκευή
α) φάση - ο αγωγός φάσης θα είναι αγωγού αλουμινίου όρου H68 και συμπιεσμένης εγκυκλίου που προσαράσσουν.
β) ουδέτερος ή αγγελιοφόρος - ο ουδέτερος ή αγωγός αγγελιοφόρων θα είναι αγωγού κραμάτων αλουμινίου και συμπιεσμένης εγκυκλίου που προσαράσσουν.
Η φάση, ουδέτεροι αγωγοί θα εξωθηθεί με το πολυαιθυλένιο (PE) ως μόνωση.
Σχέδιο των τεχνικών λεπτομερειών
| Αγωγός φάσης | |||||||||||
| Ονομαστική διατομική περιοχή | χιλ. ² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Αριθμός πυρήνων | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Ελάχιστος αριθμός καλωδίων | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Ονομαστικό πάχος μόνωσης | χιλ. | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Διάμετρος του μονωμένου πυρήνα | χιλ. | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Μέγιστη ΣΥΝΕΧΗΣ αντίσταση σε 20℃ | ohm/km | 1.91 | 1.91 | 1.20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Τρέχουσα εκτίμηση ακόμα στον αέρα, περιβαλλοντικό | Α | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||||
| Αγωγός temperature=75℃ | |||||||||||
| Αγωγός αγγελιοφόρων | |||||||||||
| Ονομαστική διατομική περιοχή | χιλ. ² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Ελάχιστος αριθμός καλωδίων | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Ονομαστικό πάχος μόνωσης | χιλ. | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Διάμετρος του μονωμένου πυρήνα | χιλ. | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Μέγιστη ΣΥΝΕΧΗΣ αντίσταση σε 20℃ | ohm/km | 1,312 | 1,312 | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Υπολογισμένο σπάζοντας φορτίο | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| Ολοκληρωμένο καλώδιο | |||||||||||
| Περ. γενική διάμετρος | χιλ. | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| Περ. βάρος του καλωδίου | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Μήκος συσκευασίας | m/drum | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
