| MOQ: | 500m |
| τιμή: | 0.19-10.99USD/m |
| standard packaging: | Ξύλινο τύμπανο χάλυβα τυμπάνων |
| Delivery period: | 15 ημέρες |
| payment method: | L/C, D/A, D/P, T/T |
| Supply Capacity: | 1000KM ΤΟ ΜΗΝΑ |
Περιγραφή

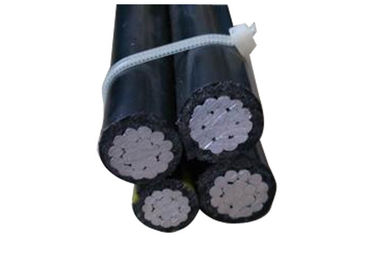

3 αγωγοί φάσης + 1 αγωγός αγγελιοφόρων + 1 αγωγός φωτισμού οδών
Τα εναέρια συσσωρευμένα καλώδια που σχεδιάζονται για τις εναέριες γραμμές διανομής ένας μονωμένος ουδέτερος αγγελιοφόρος από AAAC, το οποίο ο μονωμένος αγωγός φάσης αλουμινίου helically πέρα από το. Τα καλώδια εκτιμώνται 0.6/1 (1,2) kV και προσαρμόζονται σε IEC60502.
Κατασκευή
α) φάση - ο αγωγός φάσης θα είναι αγωγού αλουμινίου όρου H68 και συμπιεσμένης εγκυκλίου που προσαράσσουν.
β) ουδέτερος ή αγγελιοφόρος - ο ουδέτερος ή αγωγός αγγελιοφόρων θα είναι αγωγού κραμάτων αλουμινίου και συμπιεσμένου κυκλικού προσαραγμένου φωτισμού οδών γ) που οι αγωγοί φωτισμού οδών θα είναι αγωγού αλουμινίου όρου H68 και συμπιεσμένης εγκυκλίου που προσαράσσουν.
Η φάση, ουδέτεροι αγωγοί θα εξωθηθεί με το πολυαιθυλένιο (PE) ως μόνωση.
Σχέδιο των τεχνικών λεπτομερειών
| Αγωγός φάσης | |||||||||
| Ονομαστική διατομική περιοχή | χιλ. ² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Αριθμός πυρήνων | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Ελάχιστος αριθμός καλωδίων | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Ονομαστικό πάχος μόνωσης | χιλ. | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Διάμετρος του μονωμένου πυρήνα | χιλ. | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Μέγιστη ΣΥΝΕΧΗΣ αντίσταση σε 20℃ | ohm/km | 1.20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Τρέχουσα εκτίμηση ακόμα στον αέρα, περιβαλλοντικό | Α | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||
| Αγωγός temperature=75℃ | |||||||||
| Αγωγός αγγελιοφόρων | |||||||||
| Ονομαστική διατομική περιοχή | χιλ. ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Ελάχιστος αριθμός καλωδίων | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Ονομαστικό πάχος μόνωσης | χιλ. | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Διάμετρος του μονωμένου πυρήνα | χιλ. | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Μέγιστη ΣΥΝΕΧΗΣ αντίσταση σε 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Υπολογισμένο σπάζοντας φορτίο | kN | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| Αγωγός φωτισμού οδών | |||||||||
| Ονομαστική διατομική περιοχή | χιλ. ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Ελάχιστος αριθμός καλωδίων | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Ονομαστικό πάχος μόνωσης | χιλ. | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Διάμετρος του μονωμένου πυρήνα | χιλ. | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Μέγιστη ΣΥΝΕΧΗΣ αντίσταση σε 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Ολοκληρωμένο καλώδιο | |||||||||
| Περ. γενική διάμετρος | χιλ. | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| Περ. βάρος του καλωδίου | kg/km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| Μήκος συσκευασίας | m/drum | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
|
|
