| MOQ: | 500m |
| τιμή: | 0.19-10.99USD/m |
| standard packaging: | Ξύλινο τύμπανο χάλυβα τυμπάνων |
| Delivery period: | 15 ημέρες |
| payment method: | L/C, D/A, D/P, T/T |
| Supply Capacity: | 1000KM ΤΟ ΜΗΝΑ |

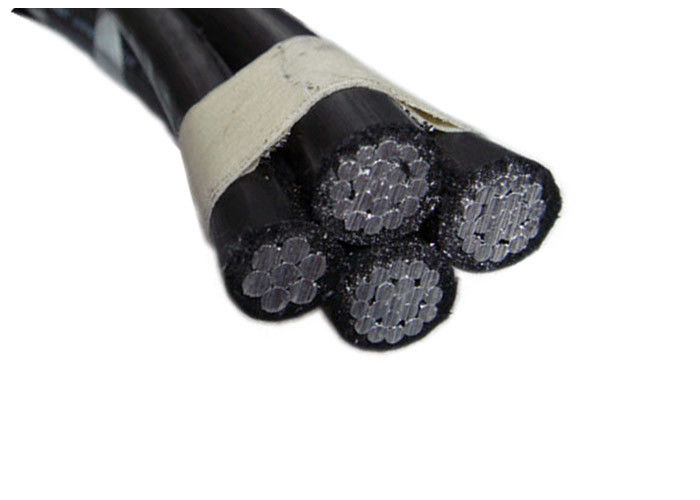

0.6/1 (1,2) kV AL/XLPE (PE) που μονώνονται
Εναέρια συσσωρευμένα καλώδια με τον αγωγό φωτισμού οδών
Περιγραφή: 3 αγωγοί φάσης + 1 αγωγός αγγελιοφόρων + 1 αγωγός φωτισμού οδών
Τα εναέρια συσσωρευμένα καλώδια που σχεδιάζονται για τις εναέριες γραμμές διανομής ένας μονωμένος ουδέτερος αγγελιοφόρος από AAAC, το οποίο ο μονωμένος αγωγός φάσης αλουμινίου helically πέρα από το. Τα καλώδια εκτιμώνται 0.6/1 (1,2) kV και προσαρμόζονται σε IEC60502.
Κατασκευή
α) φάση - ο αγωγός φάσης θα είναι αγωγού αλουμινίου όρου H68 και συμπιεσμένης εγκυκλίου που προσαράσσουν.
β) ουδέτερος ή αγγελιοφόρος - ο ουδέτερος ή αγωγός αγγελιοφόρων θα είναι αγωγού κραμάτων αλουμινίου και συμπιεσμένου κυκλικού προσαραγμένου φωτισμού οδών γ) που οι αγωγοί φωτισμού οδών θα είναι αγωγού αλουμινίου όρου H68 και συμπιεσμένης εγκυκλίου που προσαράσσουν.
Η φάση, ουδέτεροι αγωγοί θα εξωθηθεί με το πολυαιθυλένιο (PE) ως μόνωση.
ΤΥΠΟΠΟΙΗΜΕΝΟ TS 11654
AER
| Μονωμένα καλώδια | Αχθοφόρος | Ολοκληρωμένο καλώδιο | |||||||||||||
| Αριθμός | Κύρια γραμμή διανομής | Στρεπτόκοκκος. Φωτισμός | |||||||||||||
| Σταυρός αγωγών | Αριθμός | Αριθμός | Διάμετρος | Αντίσταση | Τρέχων | Αριθμός | Τρέχων | Διάμετρος | Ελάχιστος εκτατός | Αντίσταση | Περ. | Κατά προσέγγιση | |||
| Τμήμα | &Cross- | καλώδιο | Καλώδια | σε 20℃ | Μεταφορά | &Cross- | Μεταφορά | Ουδέτερος/Mes | Δύναμη | σε 20℃ | Μέσος όρος | βάρος | |||
| τμήμα | Ικανότητα | τμήμα | Ικανότητα | senger καλώδιο | Limite | Διάμετρος | |||||||||
| 30℃ | 30℃ | ||||||||||||||
| χιλ. ² | χιλ. ² | PC | χιλ. | ohm/km | Α | χιλ. ² | Α | χιλ. | kN | ohm/km | χιλ. | kg/km | |||
| 1x16+25 | 1x16 | 1 | 4.4 | 1.91 | 75 | - | - | 5.9 | 7.4 | 1,380 | 15 | 140 | |||
| 1x25+35 | 1x25 | 7 | 5.9 | 1.20 | 100 | - | - | 6.9 | 10.3 | 0,986 | 17 | 200 | |||
| 1x35+50 | 1x35 | 7 | 6.9 | 0,868 | 125 | - | - | 8.1 | 14.2 | 0,720 | 20 | 275 | |||
| 3x16+25 | 3x16 | 7 | 4.4 | 1.91 | 70 | - | - | 5.9 | 7.4 | 1,380 | 22 | 275 | |||
| 3x25+35 | 3x25 | 7 | 5.9 | 1.20 | 90 | - | - | 6.9 | 10.3 | 0,986 | 26 | 400 | |||
| 3x35+50 | 3x35 | 7 | 6.9 | 0,868 | 115 | - | - | 8.1 | 14.2 | 0,720 | 30 | 575 | |||
| 3x50+70 | 3x50 | 7 | 8.1 | 0,641 | 140 | - | - | 9.6 | 20.6 | 0,493 | 35 | 750 | |||
| 3x70+95 | 3x70 | 7 | 9.6 | 0,443 | 180 | - | - | 11.4 | 27.9 | 0,363 | 41 | 1050 | |||
| 3x120+95 | 3x120 | 19 | 12.8 | 0,253 | 250 | - | - | 11.4 | 27.9 | 0,363 | 47 | 1550 | |||
| 4x16+25 | 4x16 | 1 | 4.4 | 1.91 | 70 | - | - | 5.9 | 7.4 | 1,380 | 24 | 375 | |||
| 4x25+35 | 4x25 | 7 | 5.9 | 0,868 | 90 | - | - | 6.9 | 10.3 | 0,986 | 28 | 550 | |||
| 4x35+50 | 4x35 | 7 | 6.9 | 0,868 | 115 | - | - | 8.1 | 14.2 | 0,720 | 32 | 750 | |||
| 4x50+70 | 4x50 | 7 | 8.1 | 0,641 | 140 | - | - | 9.6 | 20.6 | 0,493 | 38 | 1000 | |||
| 4x70+95 | 4x70 | 7 | 9.6 | 0,443 | 180 | - | - | 11.4 | 27.9 | 0,363 | 45 | 1350 | |||
| 1x16+25 | - | - | - | - | - | 1x16 | 75 | 5.9 | 7.4 | 1,380 | 14 | 140 | |||
| 1x16+1x16+25 | 1x16 | 1 | 4.4 | 1.91 | 70 | 1x16 | 60 | 5.9 | 7.4 | 1,380 | 15 | 225 | |||
| 3x16+1x16+25 | 3x16 | 1 | 4.4 | 1.91 | 60 | 1x16 | 60 | 5.9 | 7.4 | 1,380 | 22 | 350 | |||
| 3x25+1x16+35 | 3x25 | 7 | 5.9 | 1.20 | 80 | 1x16 | 60 | 6.9 | 10.3 | 0,986 | 26 | 475 | |||
| 3x35+1x16+35 | 3x35 | 7 | 6.9 | 0,868 | 95 | 1x16 | 60 | 8.1 | 14.2 | 0,720 | 30 | 625 | |||
| 3x50+1x16+70 | 3x50 | 7 | 8.1 | 0,641 | 120 | 1x16 | 60 | 9.6 | 20.6 | 0,493 | 35 | 800 | |||
| 3x70+1x16+95 | 3x70 | 7 | 9.6 | 0,443 | 150 | 1x16 | 60 | 11.4 | 27.9 | 0,363 | 41 | 1100 | |||
| 4x16+1x16+25 | 4x16 | 1 | 4.4 | 1.91 | 60 | 1x16 | 60 | 5.9 | 7.4 | 1,380 | 25 | 450 | |||
| 4x25+1x16+35 | 4x25 | 7 | 5.9 | 1.20 | 80 | 1x16 | 60 | 6.9 | 10.3 | 0,986 | 30 | 610 | |||
| 4x35+1x16+50 | 4x35 | 7 | 6.9 | 0,868 | 95 | 1x16 | 60 | 8.1 | 14.2 | 0,720 | 34 | 800 | |||
| 4x50+1x16+70 | 4x50 | 7 | 8.1 | 0,641 | 120 | 1x16 | 60 | 9.6 | 20.6 | 0,493 | 40 | 1060 | |||
| 4x70+1x16+95 | 4x70 | 7 | 9.6 | 0,443 | 180 | 1x16 | 60 | 11.4 | 27.9 | 0,363 | 47 | 1420 | |||
|
|
