| MOQ: | 1000M |
| τιμή: | 0.19-10.99USD/M |
| standard packaging: | Ξύλινο τύμπανο χάλυβα τυμπάνων |
| Delivery period: | Σύμφωνα με το πρόγραμμα |
| payment method: | L / C, T / T |
| Supply Capacity: | 1000KM ΤΟ ΜΗΝΑ |

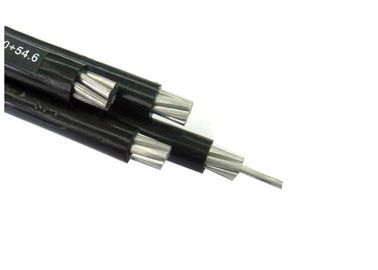

Ηλεκτρικό καλώδιο αργιλίου ABC δύναμης XLPE Urd πτώσης PVC Quadruplex
Εφαρμογές
Χρησιμοποιημένος στον ανεφοδιασμό 3 δύναμη φάσης, συνήθως από έναν τοποθετημένο πόλος μετασχηματιστή, στο κεφάλι υπηρεσιών του χρήστη όπου η σύνδεση στο καλώδιο εισόδων υπηρεσιών γίνεται. Για να χρησιμοποιηθεί στις τάσεις 600 βολτ ή της λιγότερης φάσης στη φάση και στις θερμοκρασίες αγωγών για να μην υπερβεί 75°C για πολυαιθυλένιο τους μονωμένους αγωγούς ή 90°C για το διασυνδεμένο πολυαιθυλένιο (XLP) μόνωσε τους αγωγούς.
Κατασκευή
Οι αγωγοί είναι ομόκεντρα προσαραγμένοι, συμπιεσμένο αργίλιο 1350-H19. Μονωμένος με είτε το πολυαιθυλένιο είτε XLP διασύνδεσε το πολυαιθυλένιο. Οι ουδέτεροι αγγελιοφόροι είναι ομόκεντρα προσαραγμένο κράμα 6201. Ένας αγωγός κατασκευάζεται με μια εξωθημένη κορυφογραμμή για τον προσδιορισμό φάσης.
Πρότυπα
Β-230 καλώδιο αργιλίου, 1350-H19 για ηλεκτρικούς λόγους.
Β-231 αγωγοί αργιλίου, ομόκεντρος-λαϊκός-που προσαράσσουν.
Β-232 αγωγοί αργιλίου, ομόκεντρος λαϊκός-προσαραγμένος, ντυμένος χάλυβας που ενισχύεται (ACSR).
Β-399 ομόκεντρος-λαϊκός-προσαραγμένος, αγωγοί κραμάτων αργιλίου 6201-T81.
Ψευδάργυρος-ντυμένο B498 καλώδιο πυρήνων χάλυβα για τους αγωγούς αργιλίου, ενισχυμένο το χάλυβας (ACSR).
Το καλώδιο πτώσης υπηρεσιών Quadruplex καλύπτει ή υπερβαίνει όλες τις εφαρμόσιμες απαιτήσεις ANSI/ICEA s-76-474.
Σημείωση:
Τα οριζόμενα μεγέθη είναι: Αντίτιμο διαμέτρων ACSR 6/1 και AAC με την ισοδύναμη ειδική αντίσταση ανά astmb-399 για τη θερμοκρασία 6201.Conductor 90°C για XLR 75°C για πολυ περιβαλλοντικές θερμοκρασίες 40°C ικανότητα ακτινοβολίας 0,9 2ft. /sec/wind στον ήλιο. Για να καθορίσετε το τρέχον ampacity από το μέγεθος αγωγών, παρακαλώ συμβουλευθείτε τον εθνικό ηλεκτρικό κώδικα, τελευταία έκδοση
| Αριθμός πυρήνων και διατομής | Μορφή του αγωγού | Διάμετρος αγωγών | Ονομαστικό πάχος μόνωσης | Διάμετρος πέρα από τη μόνωση | Ονομαστική θήκη πάχους | Εξωτερική διάμετρος (περ.) | Κάμπτοντας ακτίνα (ελάχιστη) | Βάρος (περ.) |
| (περ.) | (περ.) | |||||||
| mm2 | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | χιλ. | kg/km | |
| 1x35/16 | RM | 7.2 | 3.4 | 15.3 | 2.5 | 24 | 360 | 904 |
| 1x50/16 | RM | 8.2 | 3.4 | 16.3 | 2.5 | 26 | 390 | 1039 |
| 1x70/16 | RM | 9.8 | 3.4 | 17.9 | 2.5 | 27 | 405 | 1271 |
| 1x95/16 | RM | 11.3 | 3.4 | 19.4 | 2.5 | 29 | 435 | 1530 |
| 1x120/16 | RM | 12.8 | 3.4 | 20.9 | 2.5 | 30 | 450 | 1809 |
| 1x150/25 | RM | 14.2 | 3.4 | 22.3 | 2.5 | 32 | 480 | 2158 |
| 1x185/25 | RM | 15.8 | 3.4 | 23.9 | 2.5 | 33 | 495 | 2524 |
| 1x240/25 | RM | 18.3 | 3.4 | 26.4 | 2.5 | 36 | 540 | 3117 |
| 1x300/25 | RM | 20.7 | 3.4 | 28.8 | 2.5 | 38 | 570 | 3786 |
| 1x400/35 | RM | 23.3 | 3.4 | 31.4 | 2.5 | 41 | 615 | 4750 |
| 1x500/35 | RM | 26.5 | 3.4 | 34.6 | 2.5 | 44 | 660 | 5786 |
|
|
