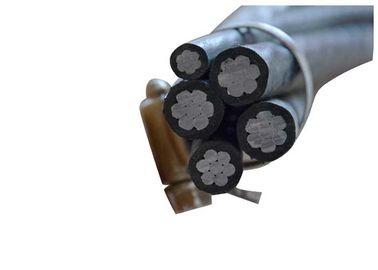

AAAC/AAC τυποποιημένο στρογγυλό καλώδιο AWG καλωδίων ABC αγωγών εναέριο συσσωρευμένο

Το καλώδιο ως εναέριο καλώδιο νέου τύπου χρησιμοποιείται για τη μετάδοση ηλεκτρικής ενέργειας από πάνω, χρησιμοποιείται ευρέως στην ανοικοδόμηση ηλεκτρικού συρμάτινου δικτύου αστικών και δασικών περιοχών. Βελτιώνει την ασφάλεια και την αξιοπιστία του ηλεκτρισμένου συρμάτινου διχτυού.

Προσδιορισμός:

Ομόκεντρα σύρματα αλουμινίου ως αγωγός φάσης. AAAC (όλοι οι αγωγοί από κράμα αλουμινίου) ή ACSR (ενισχυμένος χάλυβας αγωγών αλουμινίου) ως αγγελιοφόρος (ουδέτερος) πυρήνας. Ο αγωγός φάσης είναι μονωμένος με XLPE ή HDPE ή PVC.

Πρότυπα:

IEC60502, NF C33-209, GB 12527-90

Ονομαστική τάση: 0,6/1kV

Σχετικά πρότυπα κατασκευής: IEC61089, ASTM B231, ASTM B232, BS215, DIN48201, DIN48204.

Μπορούμε επίσης να κατασκευάσουμε καλώδιο ABC σύμφωνα με τις ειδικές απαιτήσεις του πελάτη.

Η βασική κατασκευή έχει ως εξής:

3 πυρήνες που αποτελούνται από τυπικούς αγωγούς αλουμινίου, μονωμένους με μόνωση XLPE

+ Αγωγός αλουμινίου φωτισμού ενός περιβλήματος με μόνωση XLPE (προαιρετικό)

+ Ένας αγωγός από κράμα αλουμινίου (γυμνός ή καλυμμένος)

Ο αγωγός αγγελιαφόρου μπορεί επίσης να είναι από γαλβανισμένο χαλύβδινο σύρμα.

Ο σκοπός του messenger wire είναι

Α) Λειτουργεί ως φέρον σύρμα.

Β) Λειτουργεί ως αγωγός γείωσης ή ουδέτερος.

Για χρήση σε εξοχικές κατοικίες φάσης προς φάση 600 V ή μικρότερη και σε θερμοκρασίες αγωγών που δεν πρέπει να υπερβαίνουν τους 75°C για αγωγούς με μόνωση πολυαιθυλενίου ή τους 90°C για αγωγούς με μόνωση σταυροειδούς πολυαιθυλενίου (XLPE).

Πληροί ή υπερβαίνει τις ακόλουθες προδιαγραφές:

1. Σύρμα αλουμινίου, 1350-H19 για ηλεκτρικούς σκοπούς.

2. Αγωγοί Αλουμινίου, Ομόκεντροι-Λάβοι-Λάβοι.

3. Αγωγός αλουμινίου, ομόκεντρος-στρώσιμος, ενισχυμένος με επίστρωση χάλυβα (ACSR).

4. Concentric-Lay-Stranded 6201-T81 Conductors.

5. Συμπιεσμένοι στρογγυλοί αγωγοί αλουμινίου με χρήση σύρματος απλής εισόδου.

Πληροί ή υπερβαίνει όλες τις ισχύουσες απαιτήσεις του ANSI/ICEA S-76-474

Τεχνικά Στοιχεία
