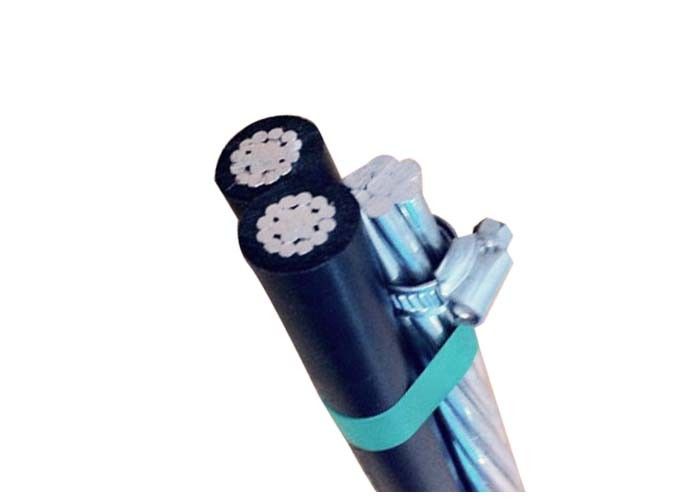

Τα πρότυπα 2+1 πυρήνες XLPE των BS (PE) μόνωσαν το καλώδιο NFC ABC 0.6/1 kV
Εφαρμογή:
Το εναέριο συσσωρευμένο καλώδιο (καλώδιο ABC) έχει τους χαρακτήρες της δύναμη-διαβίβασης και ισχυρού μηχανικού. Σε σύγκριση με το γυμνό καλώδιο, το εναέριο συσσωρευμένο καλώδιο (καλώδιο ABC) καυχάται πολλά πλεονεκτήματα, όπως: μικρή έκταση στην τοποθέτηση, υψηλότερη ασφαλής αξιοπιστία, καλύτερη ιδιοκτησία αντίστασης γήρανσης ατμόσφαιρας. Το εναέριο συσσωρευμένο καλώδιο έχει την προτεραιότητα που χρησιμοποιείται στο αστικό και αγροτικό δύναμη-διαβιβάζοντας κατασκευαστικό πρόγραμμα.
Τρηπλή πτώση υπηρεσιών
Κώδικας Λέξη | Αγωγοί φάσης | Γυμνός φυσικός | Ονομαστικό βάρος | Ampacity | Τυποποιημένη συσκευασία | ||||||||||||||
Μέγεθος & Αριθμός από τα καλώδια | Μόνωση Πάχος | Ονομαστική διάμετρος | Μέγεθος & Αριθμός από τα καλώδια | Εκτιμημένος Δύναμη | κλ/χλμ | Σπείρες | Εξέλικτρα | ||||||||||||
Γυμνός | OD | XLPE | Al | Σύνολο | |||||||||||||||
χιλ. | χιλ. | χιλ. | κλ | Α | μ | μ | |||||||||||||
AAC | |||||||||||||||||||
Halotis | 6-στερεός | 1.14 | 4,115 | 6.4 | 6-7 | 255 | 42 | 110 | 152 | 78 | 305 | 762 | |||||||
Λούτσοι | 6-7 | 0,76 | 4.67 | 6.2 | 6-7 | 255 | 31 | 112 | 143 | 78 | 305 | 762 | |||||||
Επιγονατίδα | 6-7 | 1.14 | 4.67 | 7.0 | 6-7 | 255 | 48 | 112 | 159 | 78 | 305 | 762 | |||||||
Albus | 6-7 | 1.52 | 4.67 | 7.7 | 6-7 | 255 | 64 | 132 | 198 | 78 | 305 | 762 | |||||||
Fusus | 4-στερεός | 1.14 | 5,182 | 7.5 | 4-7 | 400 | 52 | 177 | 229 | 103 | 152 | 518 | |||||||
Στρείδι | 4-7 | 1.14 | 5.89 | 8.2 | 4-7 | 400 | 60 | 177 | 237 | 103 | 152 | 457 | |||||||
Argo | 4-7 | 1.52 | 5.89 | 8.9 | 4-7 | 400 | 80 | 177 | 258 | 103 | 152 | 457 | |||||||
Μαλάκιο | 2-7 | 1.14 | 7.42 | 9.7 | 2-7 | 612 | 76 | 281 | 359 | 136 | 152 | 549 | |||||||
Thia | 2-7 | 1.52 | 7.42 | 10.5 | 2-7 | 612 | 100 | 281 | 383 | 136 | 152 | 549 | |||||||
Μύδι | 2-7 | 1.14 | 7.42 | 9.7 | 2-7 | 612 | 76 | 281 | 359 | 136 | 152 | 549 | |||||||
Pyrula | 1-7 | 1.52 | 8.33 | 11.4 | 1-7 | 744 | 113 | 356 | 467 | 158 | 152 | 457 | |||||||
Hyas | 1-19 | 1.52 | 8.43 | 11.5 | 1-7 | 744 | 115 | 356 | 469 | 158 | 152 | 457 | |||||||
Murex | 1/0-7 | 1.52 | 9.35 | 12.4 | 1/0-7 | 903 | 128 | 385 | 513 | 182 | 152 | 366 | |||||||
Purpura | 1/0-19 | 1.52 | 9.47 | 12.5 | 1/0-7 | 903 | 130 | 385 | 515 | 182 | 152 | 366 | |||||||
NASA | 2/0-7 | 1.52 | 10.52 | 13.6 | 2/0-7 | 1.139 | 146 | 566 | 710 | 210 | - | 457 | |||||||
Trophon | 2/0-19 | 1.52 | 10.64 | 13.7 | 2/0-7 | 1.139 | 147 | 566 | 713 | 210 | - | 457 | |||||||
Quahog | 3/0-7 | 2.03 | 11.79 | 15.9 | 3/0-7 | 1.379 | 214 | 713 | 926 | 242 | - | 396 | |||||||
απομονωμένος | 3/0-19 | 2.03 | 11.94 | 16.0 | 3/0-7 | 1.379 | 217 | 713 | 929 | 242 | - | 396 | |||||||
Melita | 3/0-19 | 1.52 | 11.94 | 15.0 | 3/0-19 | 1.501 | 168 | 713 | 881 | 242 | - | 396 | |||||||
Coquila | 4/0-7 | 1.52 | 13.26 | 16.3 | 4/0-7 | 1.737 | 191 | 899 | 1.089 | 279 | - | 305 | |||||||
Χαυλιόδοντας | 4/0-7 | 2.03 | 13.26 | 17.3 | 4/0-7 | 1.737 | 243 | 899 | 1.141 | 279 | - | 305 | |||||||
Apus | 4/0-19 | 2.03 | 13.41 | 17.5 | 4/0-7 | 1.737 | 246 | 899 | 1.144 | 279 | - | 305 | |||||||
Portunus | 4/0-19 | 1.52 | 13.41 | 16.5 | 4/0-19 | 1.823 | 194 | 899 | 1.091 | 279 | - | 305 | |||||||
Chiton | 266.8-19 | 2.03 | 14.88 | 18.9 | 266.8-19 | 2.254 | 277 | 1.133 | 1.409 | 310 | - | 305 | |||||||
Nannynose | 336.4-19 | 2.03 | 16.92 | 21.0 | 336.4-19 | 2.790 | 321 | 1.427 | 1.749 | 330 | - | 305 |
