0.6/1KV εναέριο καλώδιο πτώσης, εναέρια εναέρια γραμμή τρηπλό ASTM B231 ηλεκτρικών καλωδίων
  • 0.6/1KV εναέριο καλώδιο πτώσης, εναέρια εναέρια γραμμή τρηπλό ASTM B231 ηλεκτρικών καλωδίων
  • 0.6/1KV εναέριο καλώδιο πτώσης, εναέρια εναέρια γραμμή τρηπλό ASTM B231 ηλεκτρικών καλωδίων
  • 0.6/1KV εναέριο καλώδιο πτώσης, εναέρια εναέρια γραμμή τρηπλό ASTM B231 ηλεκτρικών καλωδίων
  • 0.6/1KV εναέριο καλώδιο πτώσης, εναέρια εναέρια γραμμή τρηπλό ASTM B231 ηλεκτρικών καλωδίων
0.6/1KV εναέριο καλώδιο πτώσης, εναέρια εναέρια γραμμή τρηπλό ASTM B231 ηλεκτρικών καλωδίων

0.6/1KV εναέριο καλώδιο πτώσης, εναέρια εναέρια γραμμή τρηπλό ASTM B231 ηλεκτρικών καλωδίων

Τόπος καταγωγής Κίνα
Μάρκα HOLD-ONE
Πιστοποίηση KEMA
Λεπτομέρειες προϊόντος
Τύπος:
Χαμηλή Τάση
Υλικό αγωγού:
Αλουμίνιο
Μονωτικό Υλικό:
XLPE
Κεντρική ταυτοποίηση:
Παϊδάκια
Θερμοκρασία εργασίας:
90 μοίρες
Πρότυπο:
ASTM B231
Επισημαίνω:

εναέρια ηλεκτρικών καλωδίων

,

Εναέρια μόνωση καλωδίων

Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1000M
Τιμή
0.19-10.99USD/m
Συσκευασία λεπτομέρειες
Ξύλινο τύμπανο χάλυβα τυμπάνων
Χρόνος παράδοσης
30 ημέρες
Δυνατότητα προσφοράς
1000KM ΤΟ ΜΗΝΑ
Περιγραφή προϊόντος

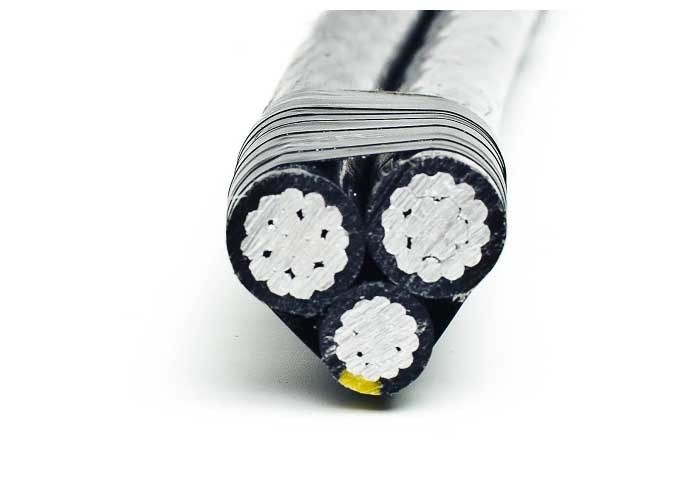

Καλώδιο Triplex εναέριας γραμμής χαμηλής τάσης 0,6/1KV ABC ASTM B231



1. Εφαρμογή

Το Aerial Bundle Cable (καλώδιο ABC) είναι μια πολύ καινοτόμος ιδέα για την εναέρια διανομή ισχύος σε σύγκριση με το συμβατικό σύστημα εναέριας διανομής γυμνού αγωγού.

Παρέχει υψηλότερο επίπεδο ασφάλειας και αξιοπιστίας, χαμηλότερες απώλειες ισχύος και απόλυτη οικονομία του συστήματος μειώνοντας το κόστος εγκατάστασης, συντήρησης και λειτουργίας.

Το Caledonian LV Aerial Bundle Cables έχει σχεδιαστεί για να παρέχει εναέρια υπηρεσία 600/1000 volt για προσωρινή εξυπηρέτηση σε εργοτάξια, ως πτώση σέρβις (πόλος ρεύματος στην είσοδο υπηρεσίας), ως δευτερεύον καλώδιο (από πόλο σε πόλο) ή φωτισμό δρόμου.

Αυτό το υπερυψωμένο καλώδιο παρέχει ενισχυμένη μόνωση λογ. IEC 61140 και πληρούν επομένως την Κλάση II σύμφωνα. IEC 61140. Δεν είναι επιβραδυντικό φλόγας. Αλλά αυτό θα μπορούσε να συμβεί εάν ζητηθεί αλλαγή σε καλώδιο επιβραδυντικό φλόγας.

2. Τυπικό

Βασικός σχεδιασμός στα πρότυπα BS 7870 / TNB (IEC 60502) / HD 626 S1 / NFC 33-209 / AS/NZS 3560-1



Αγωγός Αγωγός αλουμινίου, συμπιεσμένος με στρογγυλό κλώνο (RM).
Μόνωση Σύνθεση XPLE, ανθεκτική στην υπεριώδη ακτινοβολία.
Ταυτοποίηση πυρήνα 1, 2 αντ. 3 ανυψωμένες διαμήκεις νευρώσεις στην επιφάνεια των πυρήνων. Η επιφάνεια του ουδέτερου πυρήνα πρέπει να έχει τουλάχιστον 12 νευρώσεις για διατομές έως 50 mm^2 και τουλάχιστον 16 νευρώσεις για πυρήνες άνω των 50 mm^2. Στην περίπτωση δεσμίδων πέντε πυρήνων, η επιφάνεια του προστατευτικού πυρήνα πρέπει να είναι λεία.



4. Ηλεκτρικές Ιδιότητες

Ονομαστική τάση 0,6/1kV
Δοκιμαστική τάση 4 Veff kV
Ελάχιστη θερμοκρασία τοποθέτησης -20°C
Θερμοκρασία λειτουργίας -40°C~ +90°C
Μέγιστη θερμοκρασία βραχυκυκλώματος 250°C
Μέγιστη θερμοκρασία αγωγού 80°C
Ελάχιστη ακτίνα κάμψης 18×OD





5. Παράμετροι κατασκευής

NFC 33-209

Αριθμός Πυρήνων x Ονομαστική διατομή Ολική διάμετρος Βάρος Μέγιστη αντίσταση αγωγού Ελάχιστο φορτίο θραύσης Τρέχουσα βαθμολογία
Αρ.×mm^2 mm Kg/Km Ω/Km KN ΕΝΑ
2x10 RM 12.8 93 3.080 1.5 38
4x10 RM 15.4 183 3.080 1.5 38
2x16 RM 14.8 129 1.910 2.3 72
2x16 RN + 2x1,5 RE 14.8 176 1.910/12.100 2.3 72
4x16 RM 17.8 257 1.910 2.3 72
4x16 RN + 2x1,5 RE 17.8 304 1.910/12.100 2.3 72
2x25 RM 18.0 202 1.200 3.8 107
2x25 RM + 2x1,5 RE 18.0 249 1.200/12.100 3.8 107
4x25 RM 21.7 404 1.200 3.8 107
4x25 RM + 2x1,5 RE 21.7 451 1.200/12.100 3.8 107
2x35 RM 20.8 269 0,868 5.2 132
2x35 RM + 2x1,5 RE 20.8 316 0,868/12.100 5.2 132
4x35 RM 25.1 539 0,868 5.2 132
4x35 RM + 2x1,5 RE 25.1 586 0,868/12.100 5.2 132
2x50 RM 23.4 352 0,641 7.6 165
2x50 RM + 2x1,5 RE 23.4 399 0,641/12.100 7.6 165
1x54,6 RM + 3x25 RM 21.7 507 0,630/1,200 3.8 107
1x54,6 RM + 3x25 RM + 1x16 RM 24.3 573 0,630/1.200/1.910 3,8/2,3 107/72
1x54,6 RM + 3x25 RM + 2x16 RM 29.7 639 0,630/1.200/1.910 3,8/2,3 107/72
1x54,6 RM + 3x25 RM + 3x16 RM 31.1 705 0,630/1.200/1.910 3,8/2,3 107/72
1x54,6 RM + 3x35 RM 25.1 615 0,630/0,868 5.2 132
1x54,6 RM + 3x35 RM + 1x16 RM 28.1 680 0,630/0,868/1,910 5.2/2.3 132/72
1x54,6 RM + 3x35 RM + 2x16 RM 34.3 748 0,630/0,868/1,910 5.2/2.3 132/72
1x54,6 RM + 3x35 RM + 3x16 RM 35,9 814 0,630/0,868/1,910 5.2/2.3 132/72
1x54,6 RM + 3x35 RM + 1x25 RM 28.1 714 0,630/0,868/1,200 5.2/3.8 132/107
1x54,6 RM + 3x50 RM 28.2 741 0,630/0,641 7.6 165
1x54,6 RM + 3x50 RM + 1x16 RM 31.6 806 0,630/0,641/1,910 7,6/2,3 165/72
1x54,6 RM + 3x50 RM + 2x16 RM 38.6 875 0,630/0,641/1,910 7,6/2,3 165/72
1x54,6 RM + 3x50 RM + 3x16 RM 40.4 940 0,630/0,641/1,910 7,6/2,3 165/72
1x54,6 RM + 3x50 RM + 1x25 RM 31.6 841 0,630/0,641/1,200 7,6/3,8 165/107
1x54,6 RM + 3x70 RM 33.0 950 0,630/0,443 10.2 205
1x54,6 RM + 3x70 RM + 1x16 RM 37,0 1014 0,630/0,443/1,910 10,2/2,3 205/72
1x54,6 RM + 3x70 RM + 2x16 RM 45.2 1083 0,630/0,443/1,910 10,2/2,3 205/72
1x54,6 RM + 3x70 RM + 3x16 RM 47.3 1148 0,630/0,443/1,910 10,2/2,3 205/72
1x54,6 RM + 3x70 RM + 1x25 RM 37,0 1048 0,630/0,443/1,200 10,2/3,8 205/107
1x54,6 RM + 3x70 RM + 2x25 RM 45.2 1150 0,630/0,443/1,200 10,2/3,8 205/107
1x54,6 RM + 3x70 RM + 3x25 RM 47.3 1250 0,630/0,443/1,200 10,2/3,8 205/107
1x54,6 RM + 3x95 RM 37.4 1176 0,630/0,320 13.5 240
1x54,6 RM + 3x95 RM + 1x16 RM 41,9 1243 0,630/0,320/1,910 13,5/2,3 240/72

Άλλες διατομές μπορούν να προσφέρονται κατόπιν αιτήματος.
